多跨径石拱桥加固改造工程全套施工CAD图纸（18张）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

桥梁概况：
共三座桥梁，净跨分别为5.2米、7米、8米，下部构造为重力式桥台。
......
该桥现状：
(1)、由于拱圈石料风化，再加上原拱上填料压实不够、渗水，造成桥面损坏，拱圈砂浆脱落、出现裂缝。
(2)、侧墙基本为干砌，出现严重变形。
......
设计参数：
1)公路技术等级：维持原道路等级，四级公路。
2) 路基：保持原路基6.5米。
3)路面类型：原路全段为水泥混凝土路面，改造后全段为沥青混凝土路面。
4)设计标准轴载：双轮组单轴100KN。
5)设计使用年限：设计使用年限为8年。
6)交通等级：轻交通等级。
......
设计于近代年，共18张CAD设计图。

拱腹加固钢筋构造图

桥台拱脚加固构造图

第 1 张图

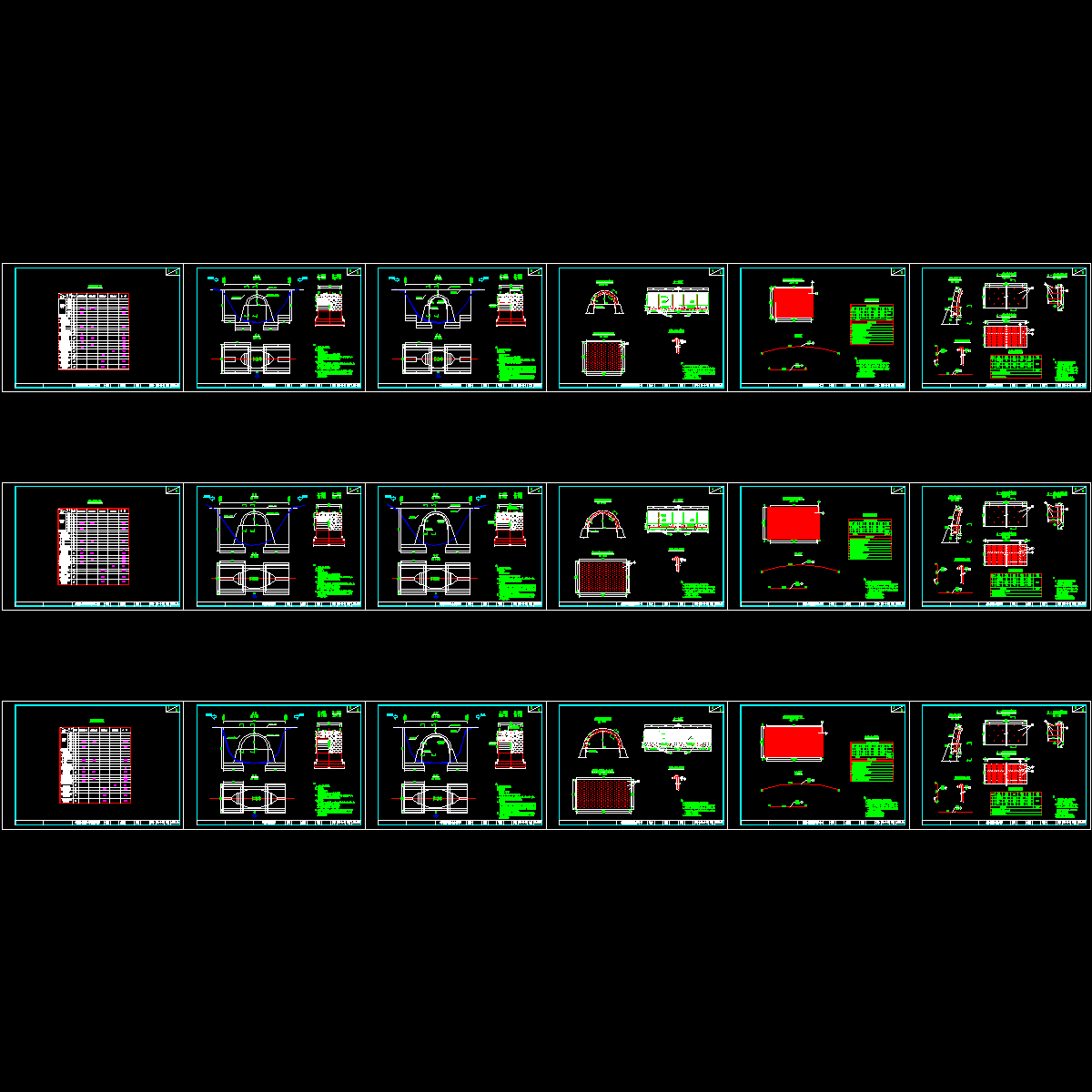

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
