二级公路石拱桥工程加固设计图纸cad构造图

附件详情

项目概要:
1、改造后荷载等级:公路-Ⅱ级。
2、改造后桥面宽度:9m宽=净8m(行车道)+2×0.5m(防撞护栏)。
3、地震基本烈度:Ⅵ度;相应地震动峰值加速度0.05g,地震动反应谱特征周期0.35s。
4、老桥病害及评定类别详见检测报告。
......
加固设计:
(1) 腹拱圈及拱上立墙缺陷处压浆修复后挂网锚喷5cm厚高强砂浆进行修补;
(2)拆除原有桥面系及拱上柔性填料,换填C30轻质混凝土填料,换填时严禁触动原有腹拱及侧墙,对原有侧墙进行压浆固结处理;
(3)换填台后50cm厚填料为4%水泥稳定碎石;
(4)新建20~29cm厚行车道板+防水层+6cm厚沥青砼铺装层;
(5)新做C30防撞护栏及桥面排水系统;
(6)高强砂浆修复主拱圈局部缺陷,并新建3条150×40cm厚C30自密实砼拱肋,两条肋直接新建5条C30自密实砼砼横系梁。
(7)清除侧墙杂草。
......
,共16张CAD设计图。

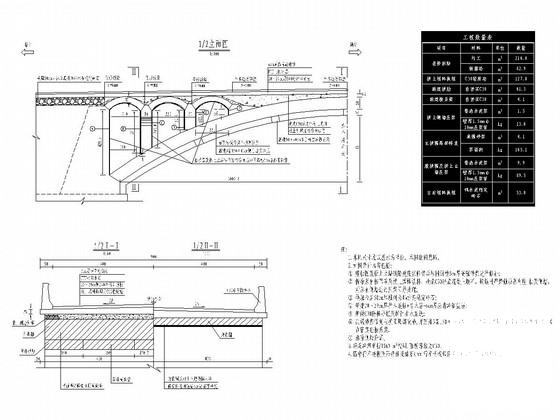

拱上一般构造图

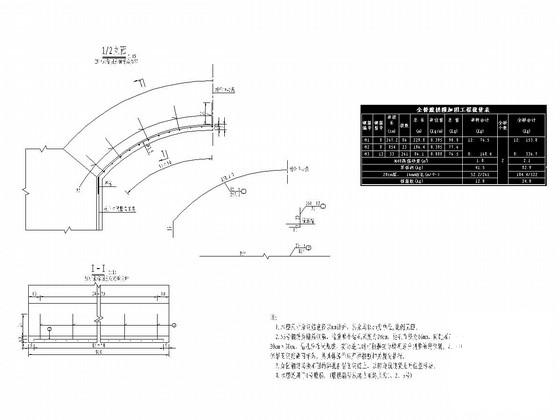

腹拱圈加固钢筋构造图

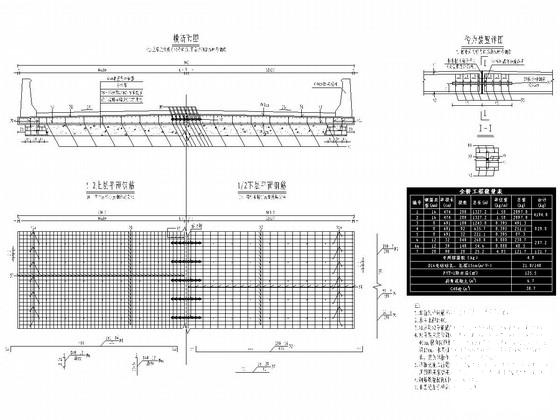

桥面板钢筋构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 石拱桥加固设计图 - 1
    石拱桥加固设计图 - 1
  • 石拱桥加固设计图 - 2
    石拱桥加固设计图 - 2
  • 石拱桥加固设计图 - 3
    石拱桥加固设计图 - 3

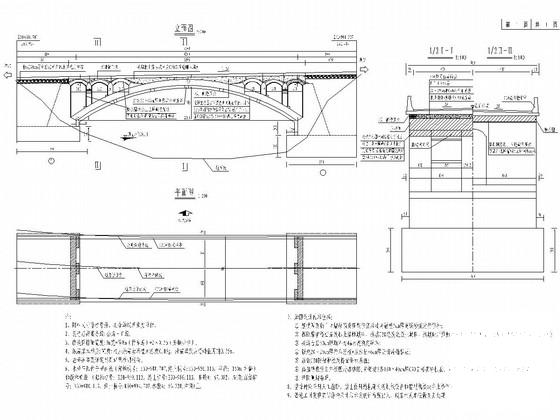

  • 石拱桥加固设计图 - 4
    石拱桥加固设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
