石拱桥施工方案大样图CAD

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 编制时间：近代
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

附件详情

• 桥型布置图
• 拱桥纵剖面图
• 桥墩大样图
• 桥台大样图
• 拱圈大样图

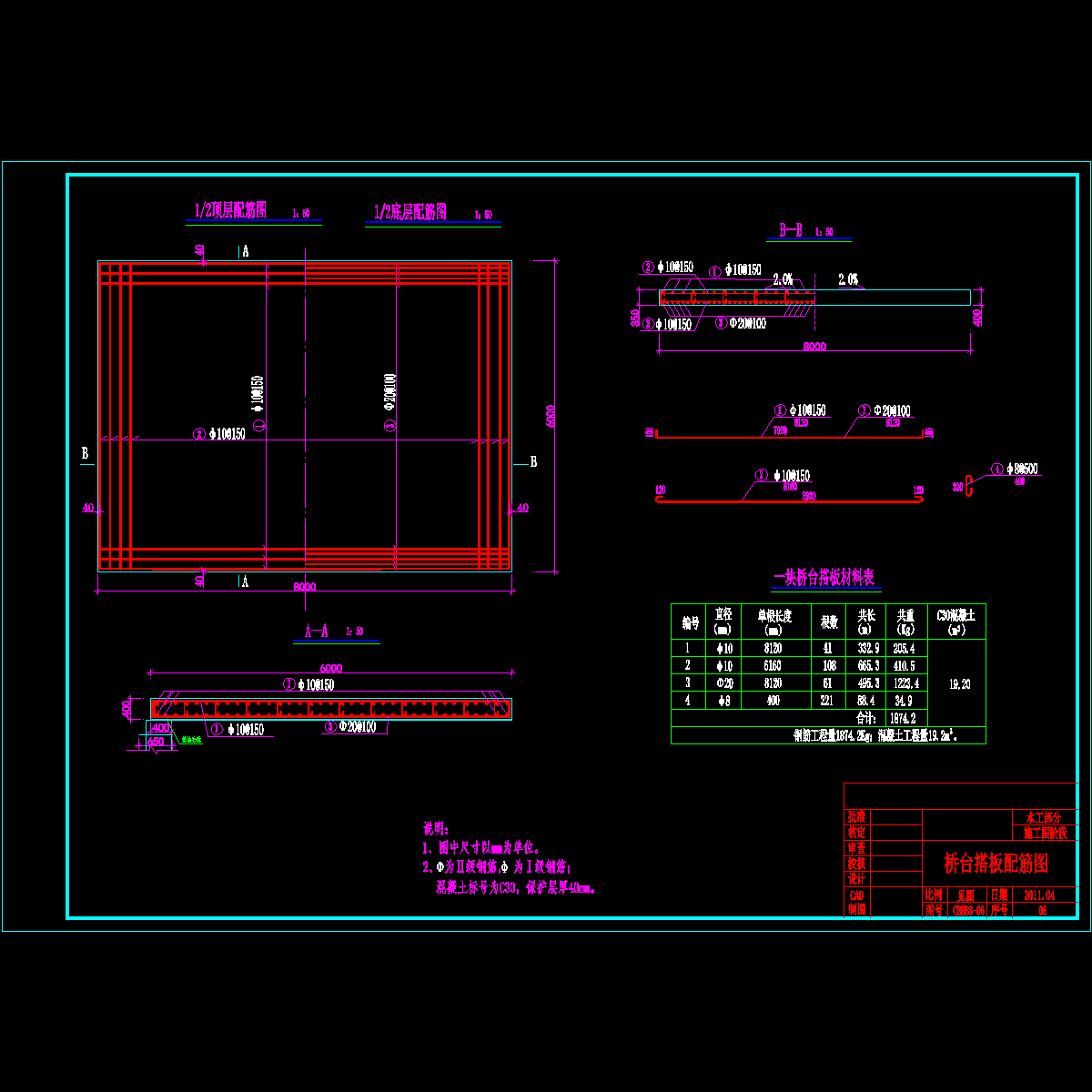

• 桥台搭板配筋图

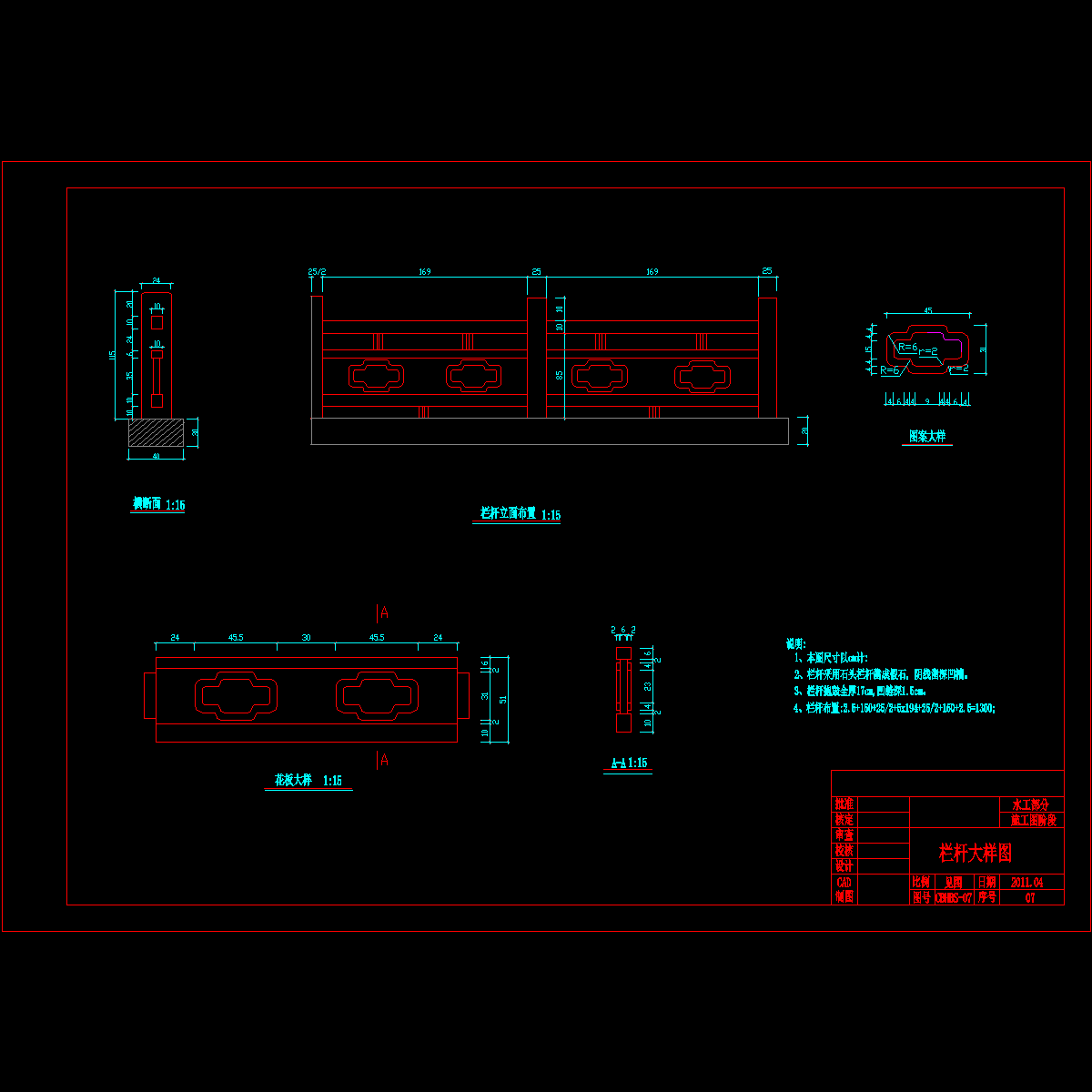

• 栏杆大样图

附件详情

拱桥设计荷载汽车－20级。中孔主拱跨径为7m，矢跨比为1/2.86，拱厚为50cm,两侧孔跨径为3.5m，矢跨比为1/2.86,拱厚为45cm。防水层采用15cm厚水泥粘土。拱圈采用M10水泥砂浆花岗岩料石……共计7张CAD，设计于近代年

拱圈大样图

拱桥纵剖面图

桥台大样图

拱桥设计图.dwg

桥搭板.dwg

桥栏杆.dwg

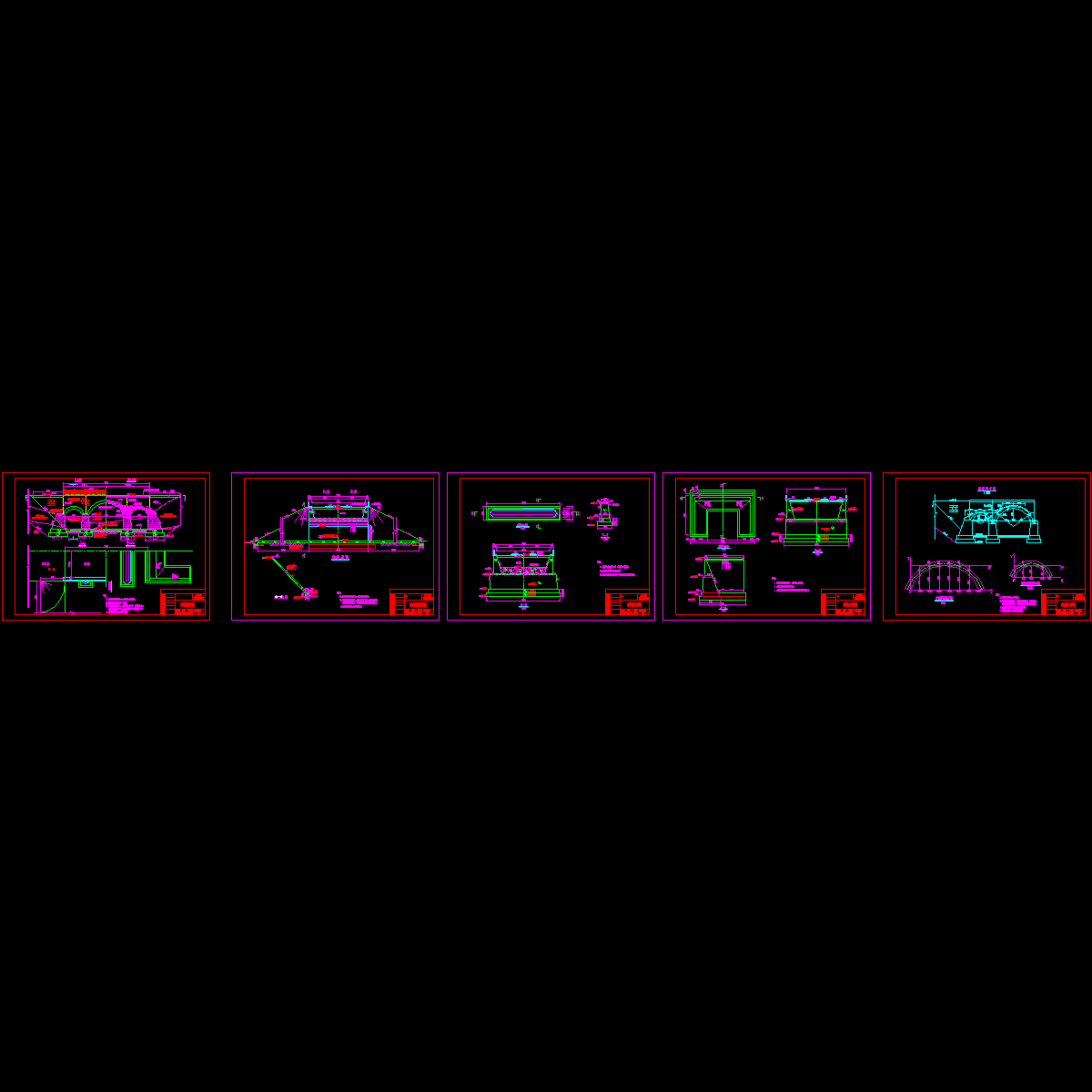

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
