45m石拱桥设计CAD图纸(公路桥涵地基与)(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

二、技术标准及技术规范
1、汽车荷载等级：公路——Ⅱ级。
2、桥面净宽：净-4 2×0.25米安全带。
3、上部构造：L0=45米等截面悬链线无绞石拱，净矢跨比为1/6。
4、交通部标准《公路圬工桥涵设计规范》（JTJ D61－2005）。
5、交通部标准《公路桥涵设计通用规范》（JTJ D60－2004）。
6、交通部标准《公路桥涵地基与基础设计规范》（JTJ D30－2004）。
7、地震设计烈度7度，地震加速度值为0.15g。
五、有关设计说明：
1、主拱按等截面悬链线无绞拱进行设计，净跨径L0=45米，净矢高f0=7.5米，净矢跨比f0/L0=1/6，拱轴系数m=2.240。
2、拱圈温度应力按温度变化±15度计算。
3、拱圈计算未考虑桥台位移、沉降等影响。
4、腹拱圈采用等截面圆弧拱。
5、主要计算数据：
①、圬工容重：24KN/m3，填料容重：18KN/m3。
②、桥台基底与地基摩阻系数 。
③、圬工体砌体间摩阻系数
5、两岸桥台均为U型桥台。
6、主拱圈分三环砌筑关门，在迎送水端面用12.5号砂浆砌粗料石，其余12.5号砂浆砌块石。拱圈的辐射缝应垂直于拱轴线，相邻两行拱石的砌缝应错开，错开的距离不小于10厘米，粗料石的砌缝宽度一般应为1~2厘米，块石砌缝宽度一般应不超过3厘米。

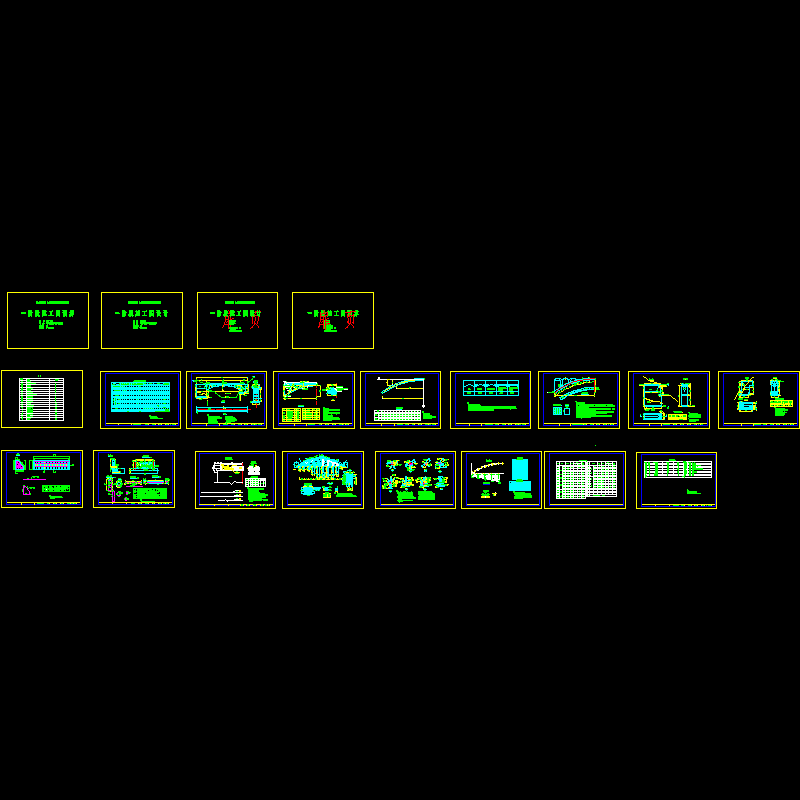

共有图纸17张，具体见稿件内部

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
