(斜拉桥-连续梁组合体系)桥CAD图纸(公路钢筋混凝土及预应力混凝土桥涵设计规范)(dwg)

hhjjkx12 · 发表于 2020-9-18 21:44:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

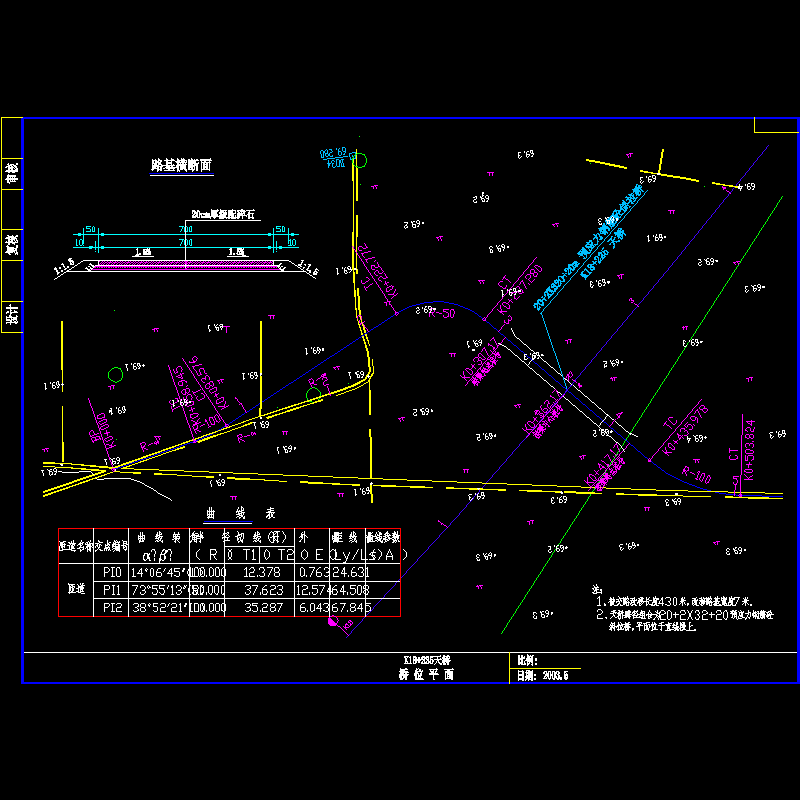

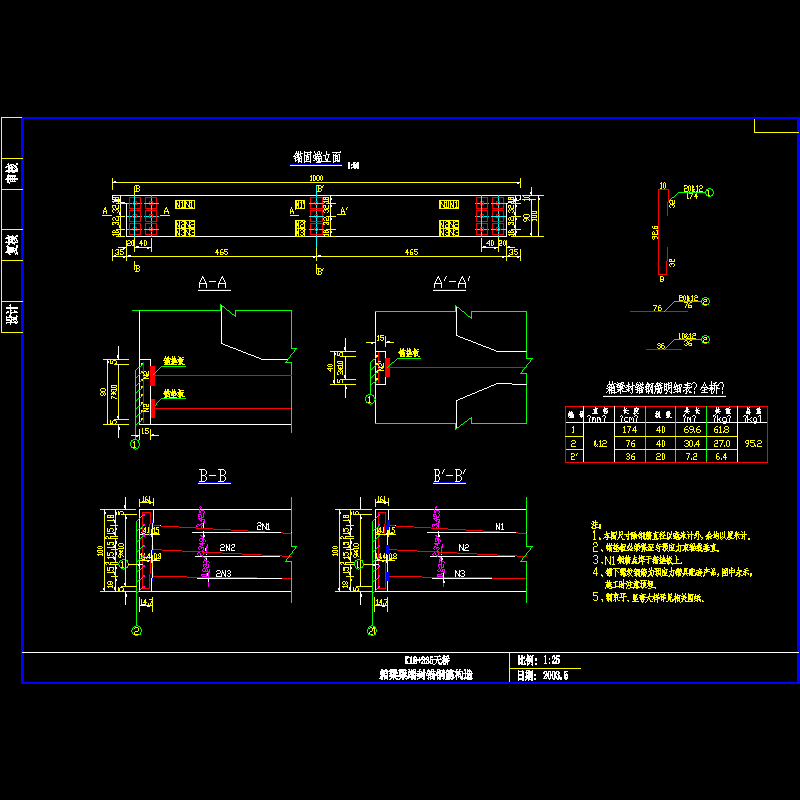

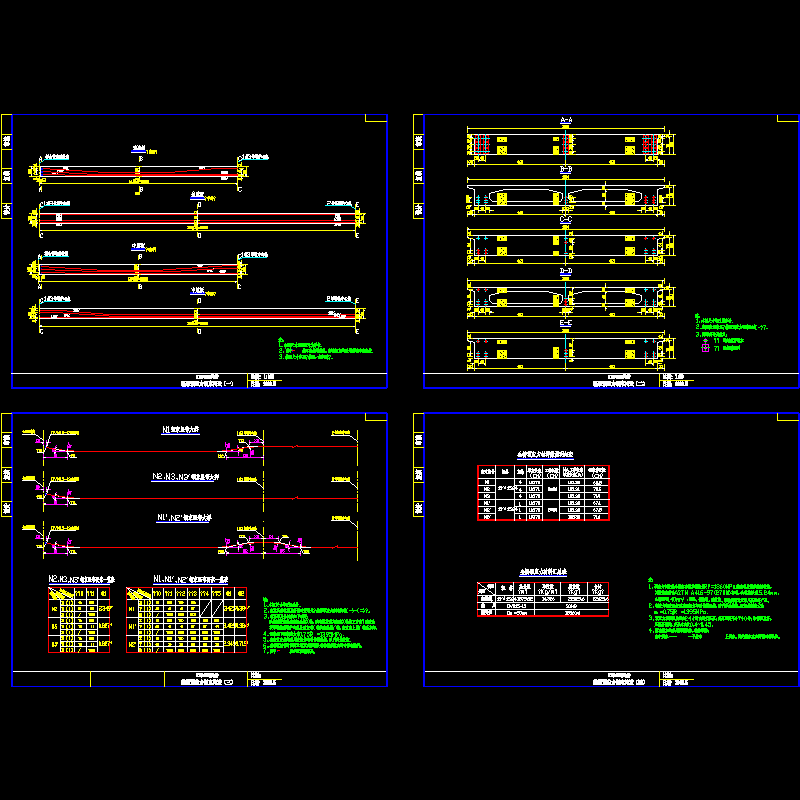

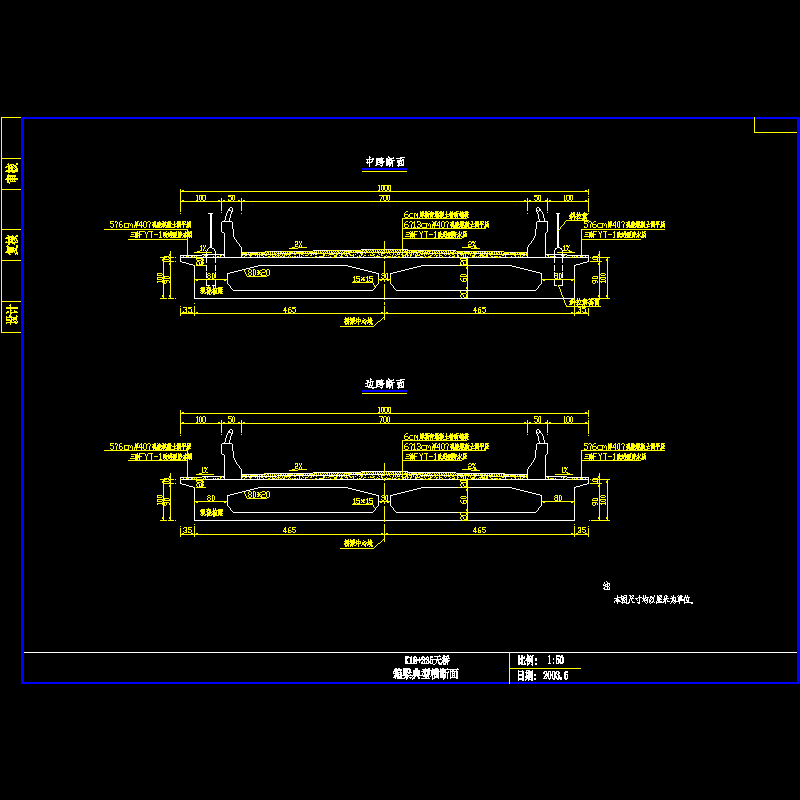

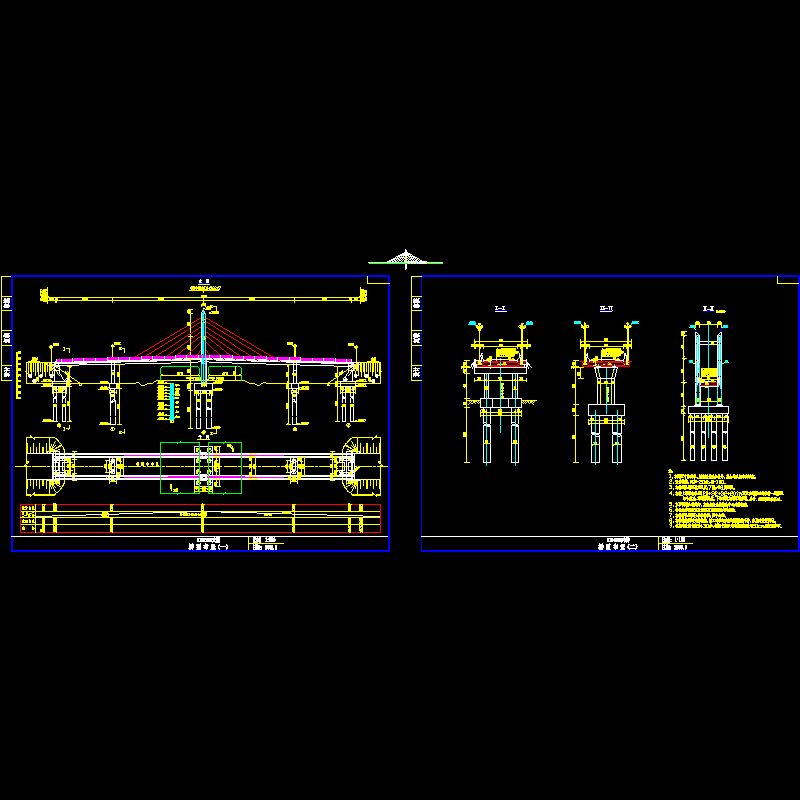

一、桥梁概述　　本桥属河南省王楼（省界）至兰考高速公路XX段，净宽7m上跨车行天桥。桥梁起讫桩号K0 307.17~K0 417.17，全长110m，中心桩号K0 362.17，与高速公路交叉桩号K18 225。上部结构采用（20 32 32 20）m预应力钢筋混凝土斜拉桥-连续梁组合体系，塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。　　二、设计采用的标准及规范　　 1、采用规范　　 ⑴ 《公路工程技术标准》（JTJ001-97）　　 ⑵ 《公路桥涵设计通用规范》（JTJ021-89）　　⑶ 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）　　 ⑷ 《公路桥涵钢结构及木结构设计规范》（JTJ025-86）　　⑸《公路斜拉桥设计规范（试行）》（JTJ027-96）　　 ⑹ 《公路桥涵地基与基础技术规范》（JTJ024-85）　　 ⑺ 《公路工程抗震设计规范》（JTJ004-89）　　 ⑻ 《公路桥涵施工技术规范》（JTJ041-2000）　　 ⑼ 《高速公路交通安全设施设计与施工技术规范》（JTJ074-94）　　 ⑽ 《公路桥位勘测设计规范》（JTJ062-91）　　 2、参考规范　　 ⑴ 《British Standard BS5400》　　 ⑵ 《Standard Specifications for Highway Bridges》U.S.A，1996. 　　 ⑶ 《日本高等级公路设计规范》第二册，1990. 　　⑷ 《公路桥梁抗风设计指南》　　三、主要技术标准　　桥梁宽度： 1.0（护索区） 0.5m（护栏）净—7.0m（行车道）　　 0.5m（护栏） 1.0（护索区）=10.0m 　　桥面横坡： 2 % 　　桥梁纵坡： 2.6% 　　设计荷载：汽车—20级，挂车—100 　　地震烈度：基本烈度Ⅶ度，按Ⅷ度设防　　桥面铺装： 6~13cm厚40号混凝土调平层 6cm沥青混凝土铺装　　五、设计要点　　（一）、结构设计　　本桥起点桩号K0 307.17，终点桩号K0 417.17，全长110m，桥梁中心桩号K0 362.17，与高速公路交叉桩号K18 225。桥位处于半径为R=2000m竖曲线上，平面位于直线段，桥面设置双向2%横坡，最大纵坡2.6%。　　上部结构采用（20 32 32 20）m预应力钢筋混凝土斜拉桥-连续梁组合体系，塔墩梁固结。主梁采用单箱双室截面，梁高1.0m，边腹板厚80cm，一个腹板设置6束13φj15.24钢束，中腹板厚30cm，配置3束13φj15.24。为方便施工，箱梁设计时，不在箱室内设齿板，腹板预应力束均于梁端进行张拉。翼缘板悬臂长为35cm，顶板厚20cm，底板厚20cm。端横梁宽1.0m，墩顶中横梁宽1.2m，塔墩中横梁宽2.0m，中横梁为预应力横梁，横向预应力采用6束13φj15.24，详见相关设计图纸。　　桥塔采用H型塔，矩形实心截面，上部宽1.3m，根部宽1.7m；桥面以上上塔柱高18m，下塔柱高8.5m，全高26.5m，并设置上、下横梁各一道，上横梁高1.2m；下横梁高1.5m，与主梁一同浇筑。在塔壁表面设置一层D5防裂钢筋网，以防止出现表面裂缝。桥塔承台厚2.5m，平面尺寸14.8X6.3m，基础为8Φ1.5钻孔灌注桩，桩长35m。　　斜拉索采用OVM200级钢绞线拉索，钢绞线标准强度为1860MPa的，规格均为15-7。梁上标准索距4m，塔上标准索距1.6m，单塔双索面扇形布置。斜拉索在主梁上锚固，予塔壁交叉交替单端张拉，配套千斤顶型号YDCS1000。拉索护套采用双层彩色高密度聚已烯（PE）护套，外径Φ90mm。全桥共计24根OVM15-7规格的拉索，每根拉索张拉端与锚固端均设置减震器一套，全桥共计56套。设计采用一次调索成桥。　　桥墩采用壁厚为1.0m的圆端形桥墩，墩高6.5m，承台厚2.0，桩径1.5m，桩长32m。桥台为肋式台，双肋双排桩，台高5.5m，肋宽0.8m，桩径1.2m，桩长30m。
