一份104m预应力钢筋混凝土组合体系斜拉桥箱梁典型横断面节点CAD详图纸设计(灌注桩基础)(dwg)

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-6-26 16:00:39 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

1、设计荷载:汽车-20级,挂-100。
2、本桥所处地区地震烈度:7度,按8度设防。
3、本桥上部结构采用(20 45 20)m预应力钢筋砼连续梁、系杆拱协作体系,下部采用实体圆端形墩、肋台、钻孔灌注桩基础。
4、立面图墩台顶标高、基底标高系指墩台中心处的高程。
5、桥台处伸缩装置采用D80型浅槽式伸缩缝。
6、本桥桥头设置8米长搭板。
7、本桥桩基设计为摩擦桩,施工时若与实际地质情况不符,应及时变更设计。
8、被交路改路长度为430米,桥梁长度以外路基面层采用20cm厚级配碎石。

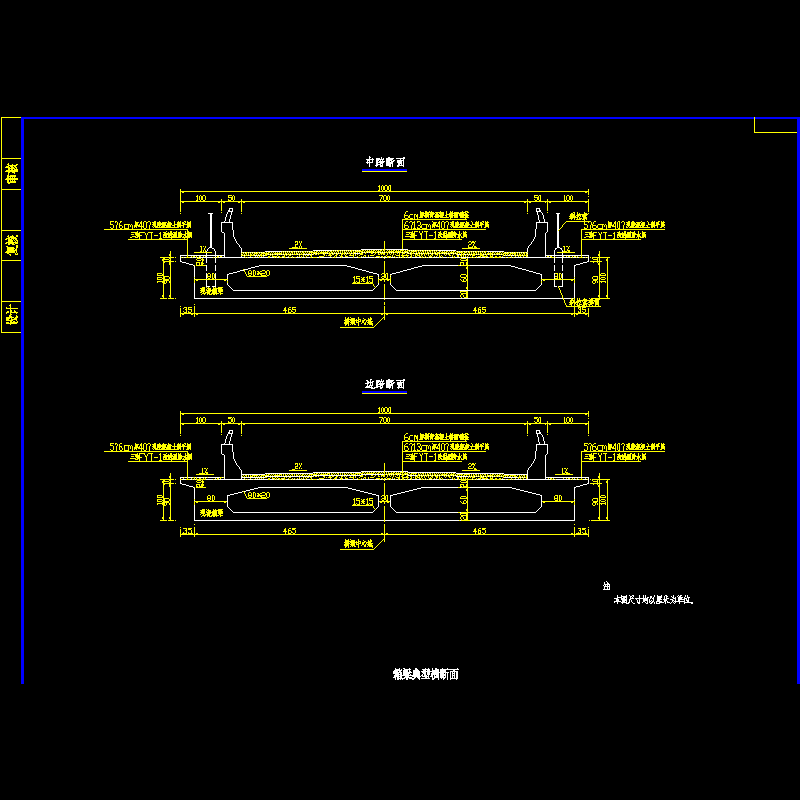

混凝土梁斜拉桥 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-26 16:00:39上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11ew1ffwsc0ddwc1dc.rar

36.1 KB

下载  售价: 100 积分    赚积分
