[防护工程]高速公路工程标段实施性施工组织设计（道路 桥涵）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 项目所在地：新疆
• 施工组织设计 类型：实施
• 车道数：四车道
• 设计时速：120km/h
• 主体工程内容：大桥, 中小桥, 隧道, 涵洞
• 路基宽度：28m
• 路基地基处理：强夯, 其他路基处理
• 路基支挡：混凝土挡土墙
• 路面面层 ：沥青混凝土路面
• 计划工期：28.7月
• 质量目标：地市级优质
• 附图及附表：施工总平面布置示意图, 组织机构图, 工艺流程图, 主要工程数量表, 劳动力计划表, 材料计划表, 主要施工机具配置表, 测量、实验和检测仪器设备表
• 编制时间：近代

附件详情

三、主要工程数量
3.1、本标段工程量包括：
1、路基土石方：586.3万方（其中挖方217.0万方，填方369.3万方）…………
2、防护工程：M10浆砌片石94237.8立方米，C30预制块6670立方米…………
3、桥梁涵洞工程：大桥两座、中桥六座、小桥27座，涵洞、通道共91道等。另外，共有桩基561颗、梁板1022片…………
4、路面工程：底基层2088348.8立方米，基层391507立方米，沥青混凝土上中下共计174442.3立方米…………
5、交通工程：xxx段的标志、标线…………
第六章、 施工工艺 及程序
一、路基工程
A、原地面清表
1、根据设计施工图纸，计算出路基中心线直线段每20m、曲线段每10m的横断面中桩坐标，同时根据路基设计填土高度、路基横断面设计图，计算出直线段每20m，曲线段每10m横断面清表宽度（清表宽度两边进行加宽，每边加宽30cm）…………
2、原地面清表前要进行沿线调查，对存在有房屋、通讯、电力设备、石油、供水管道、等的地段要有详细的调查资料，进行物探，确认障碍位置，与有关部门联系，解除障碍，达到安全施工。清表开始前，要与有关部门联系，在相关部门人员到场或认可后，方可进行施工…………
3、清表机械清表时，垂直于路线方向（横向清表），由低向高清表，清表厚度按设计要求控制，清表废弃料运至弃土场…………
4、清表时，在清表宽度控制点插放小红旗，为机械操作手提供清表边线，以免清表不到位进行返工…………
5、清表完成后，对原地表进行闷水，当含水量满足碾压要求后，对原地面进行整平碾压，压实度应达到设计要求不小于90%…………
6、清表过程中需要注意的事项
（1）、在原地面清表前进行原地面调查，对较大坑穴进行挖出表层土后分层夯实填平；对沙窝做挖出30cm换填处理…………
（2）、草皮、树木及树墩、树根和表土采用装载机配合人工进行清除，对于树根较深的树墩、树根面积又不大的树坑，采用人工局部开挖，然后分层夯实填筑…………
（3）、沿线砖石及其他砌体结构物采用推土机配合人工进行拆除…………
（4）、原地面的表土、草皮应按图纸所示的深度和范围清除，并运到指定地点备用或废弃…………
（5）、场地清理留下的坑穴，应按图纸要求的材料进行回填，并压实到与周围同样的压实度…………
（6）、当路基填土高度小于路面和路床总厚度时，应根据图纸，对路床0—50cm深挖、50—80cm翻松碾压处理，即保证96区为80cm…………
B、路基土方填筑
1、地基表层处理完后，路堤基底压实度应不小于91%。检验合格后由项目部做好开工申请，内附测量、试验资料及 技术交底 。报总监理工程师申报开工报告，待正式批复后方可动工…………
2、测量放样
用全站仪采用坐标法施放中线，并固定路线中心主要控制桩，进行施工控制。直线段每隔20m定出一个中桩和二个边桩，曲线段每隔10m 定出一个中桩和二个边桩，并放样出各点的坡脚线位置，用白灰撒出坡脚线…………
3、上土、整平
（1）、根据试验路段确定的虚铺系数，计算出上土虚铺厚度一车填料所能铺筑的面积…………
（2）、在上一层面上用白灰线画出方格，方格应尽量为计算面积的整数倍或整数分之一，如三车一格或一车三格，方便控制虚铺厚度。在路基填方布土前，在路基上每隔20米，横断面上根据每层的松铺厚度设置红白间隔（间隔距离为虚铺厚度）的填筑控制杆（即三杆、三线、四区、八流程中的“三杆”），作为控制填方填料松铺厚度的第二种方法。上述两种控制方法可使推土机推平料堆后，路基填料的松铺厚度符合要求。推土机推平后，再次测定填料的含水量，根据时间情况进行补水…………
（3）、将运输车卸下的土用推土机平铺在计算出的网格内，摊铺要平均，表面要平整。推土机过后，如表面有坑凹部分，用人工配合填平。当平地机产生作业面后，立即用平地机精平，形成流水作业。精平工作应快速进行，以防填料水分过度蒸发。精平时横纵方向保持平顺均匀以保证压实效果。平整后的填料面应留有1.5%左右的横坡以利排水…………
4、碾压
大面积施工应采用整体分段上料、摊平，分段碾压，路基横向碾压重合长度不小于5米。填筑上料采用整幅全断面上料，待平地机找平够100米左右时，压路机紧随其后进行碾压作业，依次向前推进，形成流水作业。碾压遵循先轻后重、先两边后中间、先静压后振动的原则进行，碾压方式为错1/2轮宽碾压。碾压是顺序为初压——复压——终压。初压：振动压路机在推土机、平地机第一次找平后进行静压，以暴露潜在的不平处，若有不平，用平地机二次找平；复压：二次找平后，振动压路机进行振动碾压。在强振4遍后，进行压实度检测；终压：通过试验检测当路基压实度达不到设计和规范要求后，压路机进行静压光面，直至表面无显著

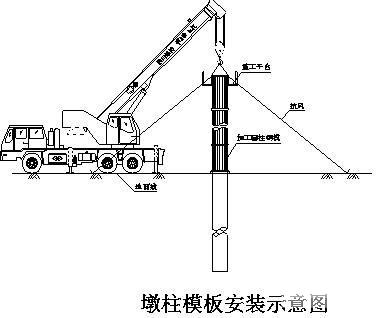

墩柱模板安装示意图

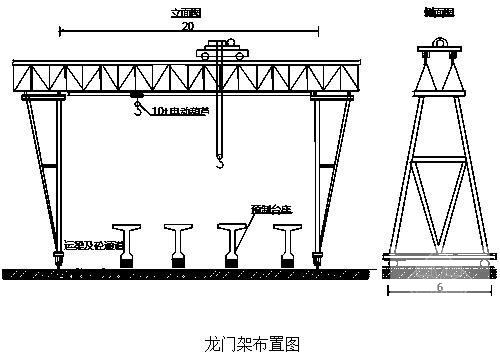

龙门架布置图

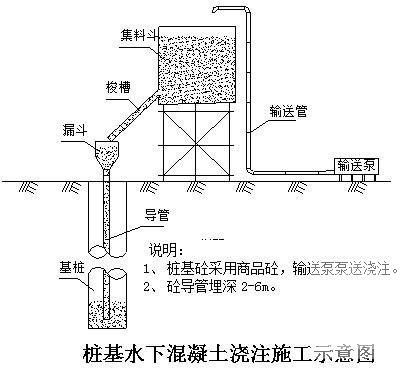

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
