一份石拱桥设计dwg格式CAD图纸（防撞栏杆）(钢筋构造图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

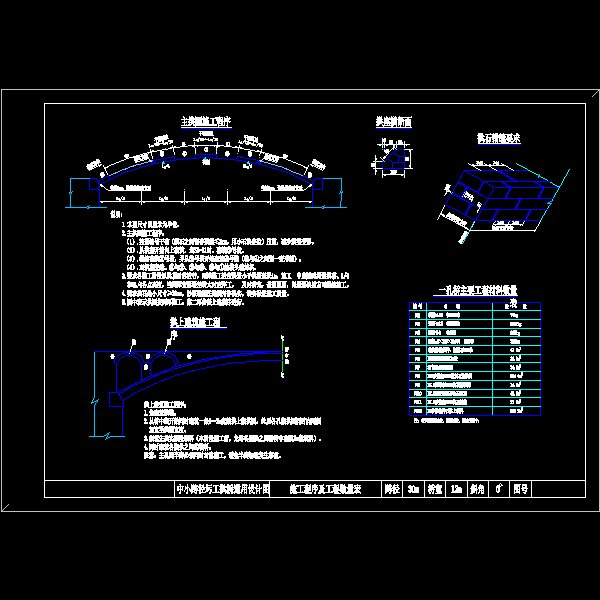

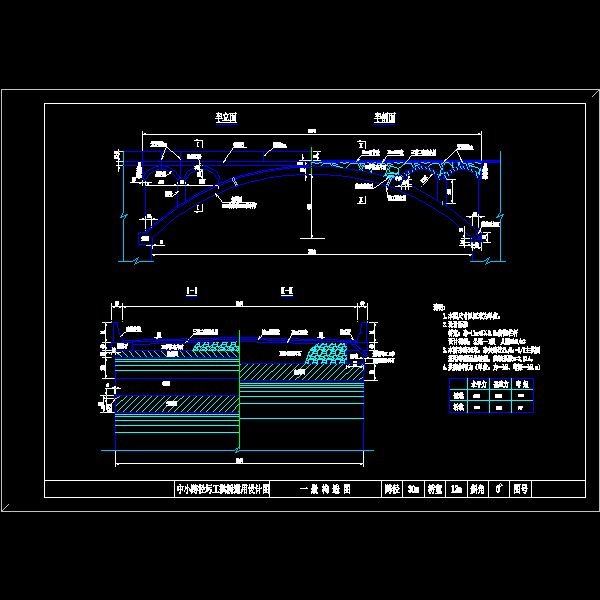

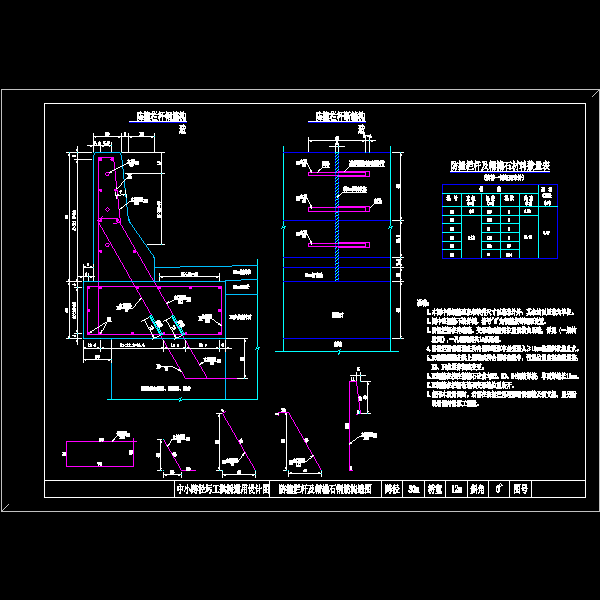

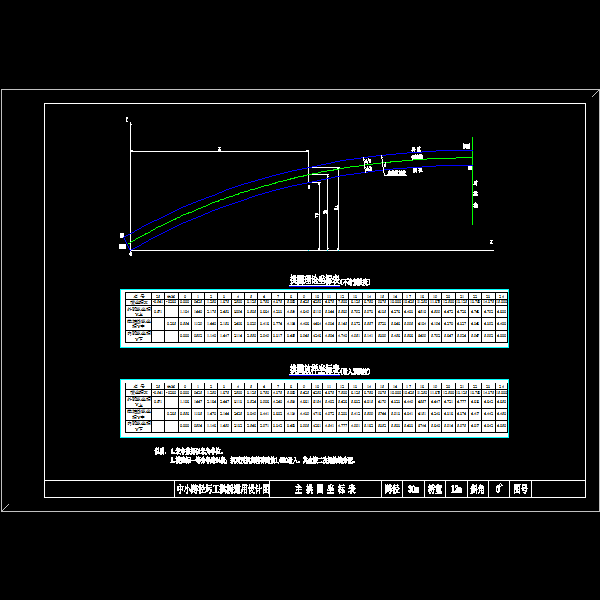

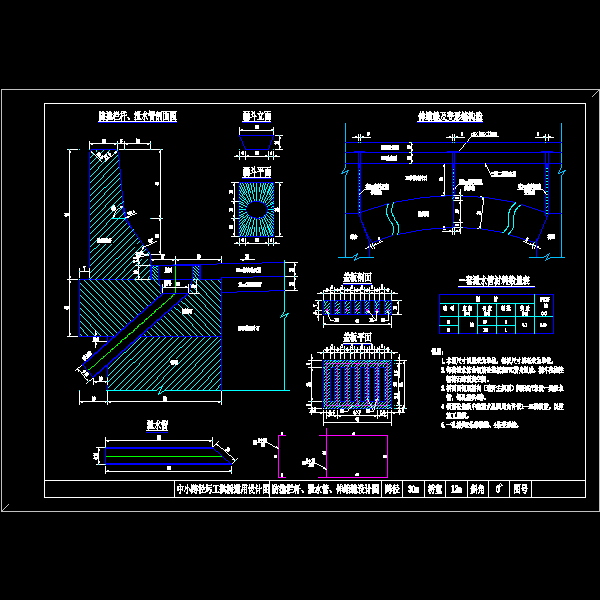

石拱桥跨径30米，桥宽12米，斜角0度。 　　图纸内容：防撞栏杆、泄水管、伸缩缝设计图，防撞栏杆及帽檐石钢筋构造图，施工程序及工程数量表，一般构造图，主拱圈坐标表共5张图纸并附设计说明。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-1 23:45:57上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在经典案例专区发帖交流相关知识。
