该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
本桥说明 全桥主要工程数量汇总表 桥位平面图 天桥总体布置图 天桥桥梁横断面 天桥拱片、横系梁一般构造图 天桥拱片钢筋布置图 天桥拱片钢筋明细表 天桥拱片接头与横系梁构造图 天桥微弯板标准块件钢筋布置图 天桥微弯板端部块件钢筋布置图 天桥悬臂板钢筋布置图 天桥桥面钢筋布置图 天桥桥台一般构造图 天桥台帽钢筋布置图 天桥防撞护栏构造图 天桥防落物网构造图 天桥伸缩缝构造图

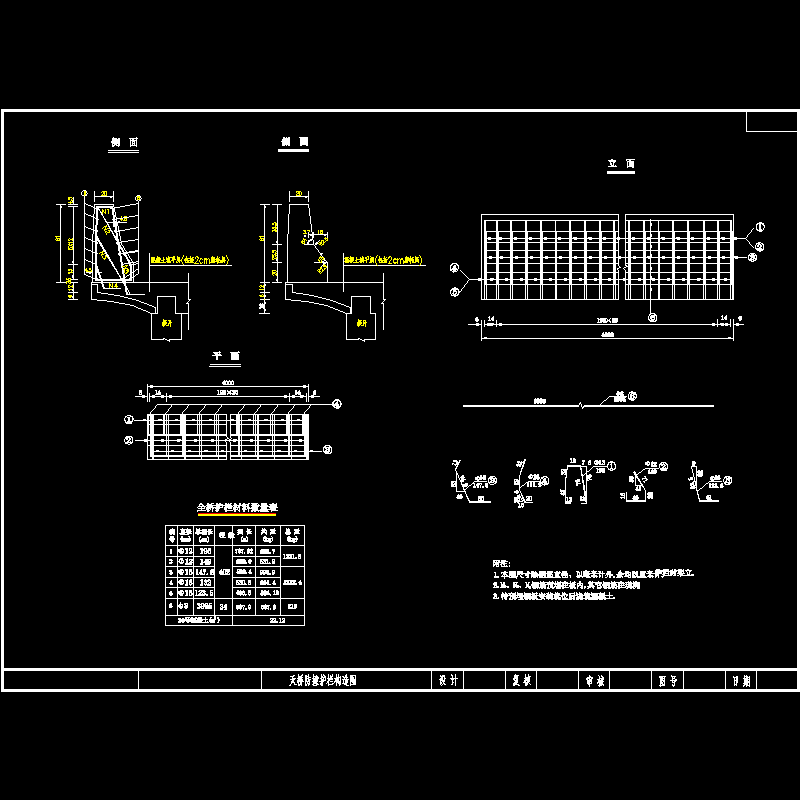

护栏.dwg

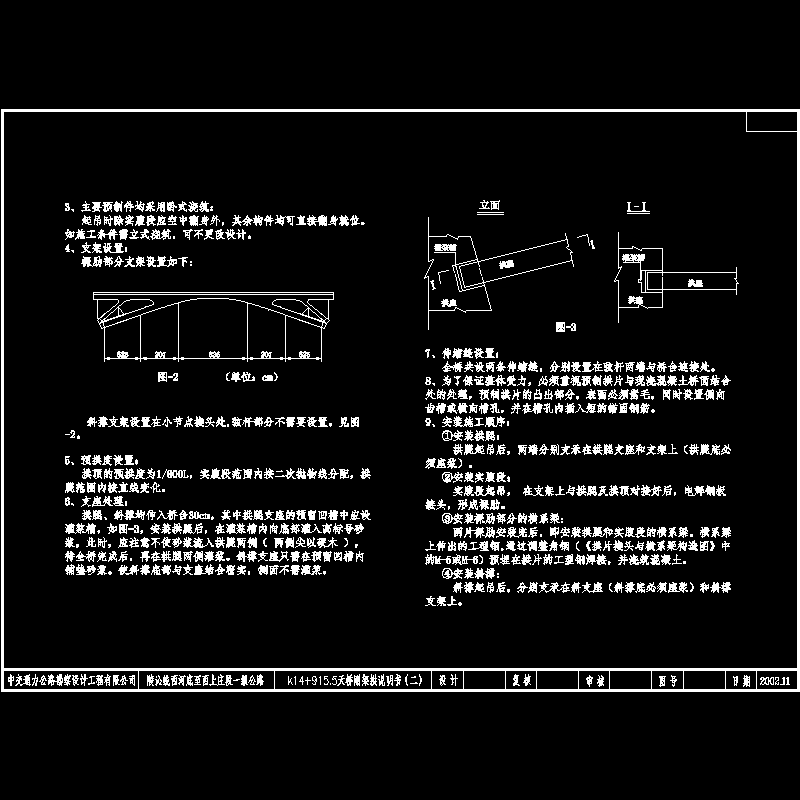

刚架拱说明书2.dwg

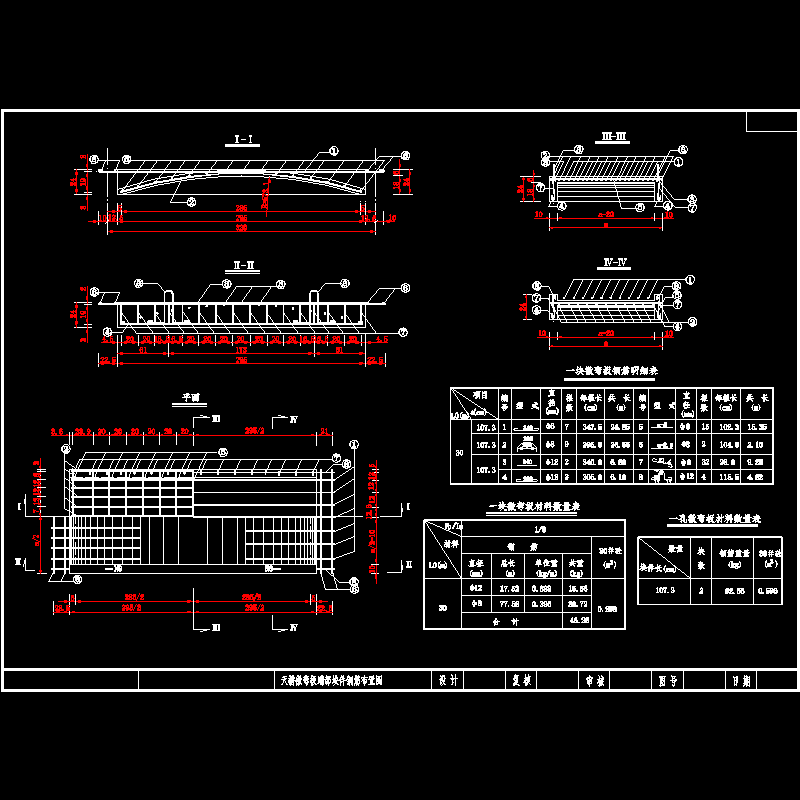

微弯板端部块件图.dwg

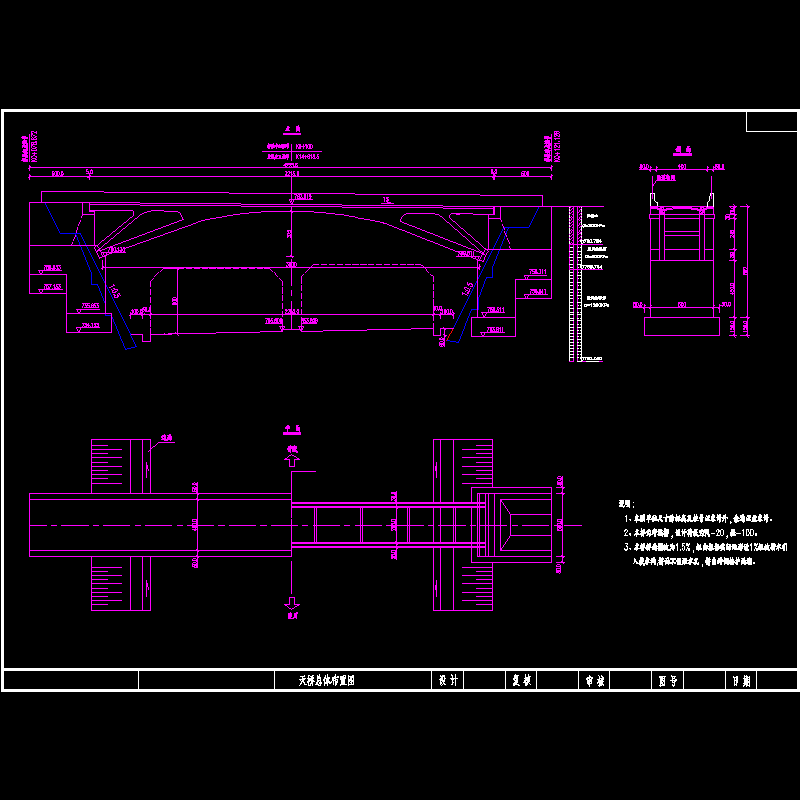

总体布置图.dwg

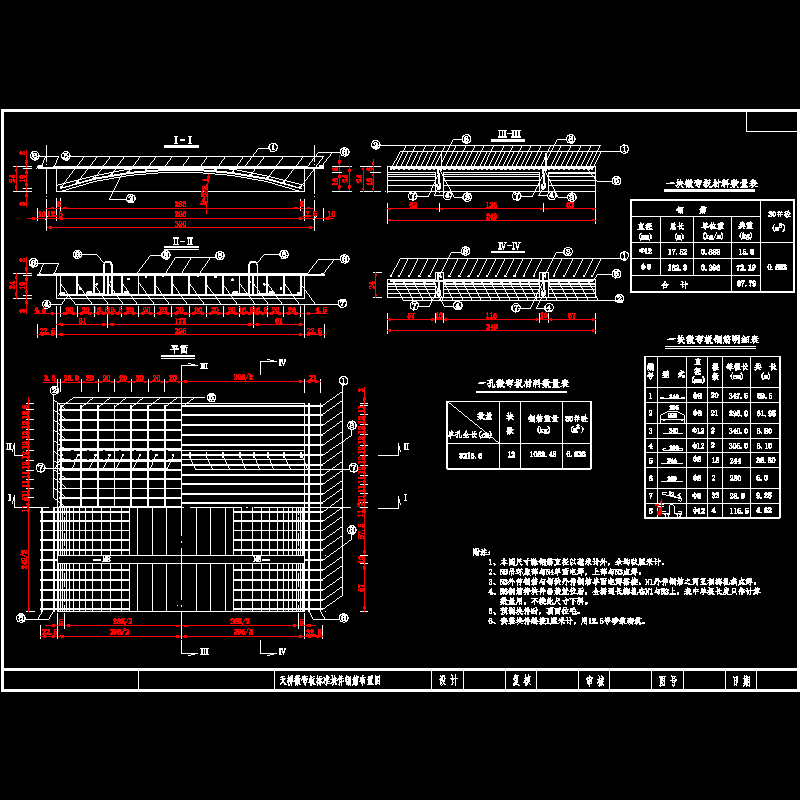

微弯板标准块件图.dwg

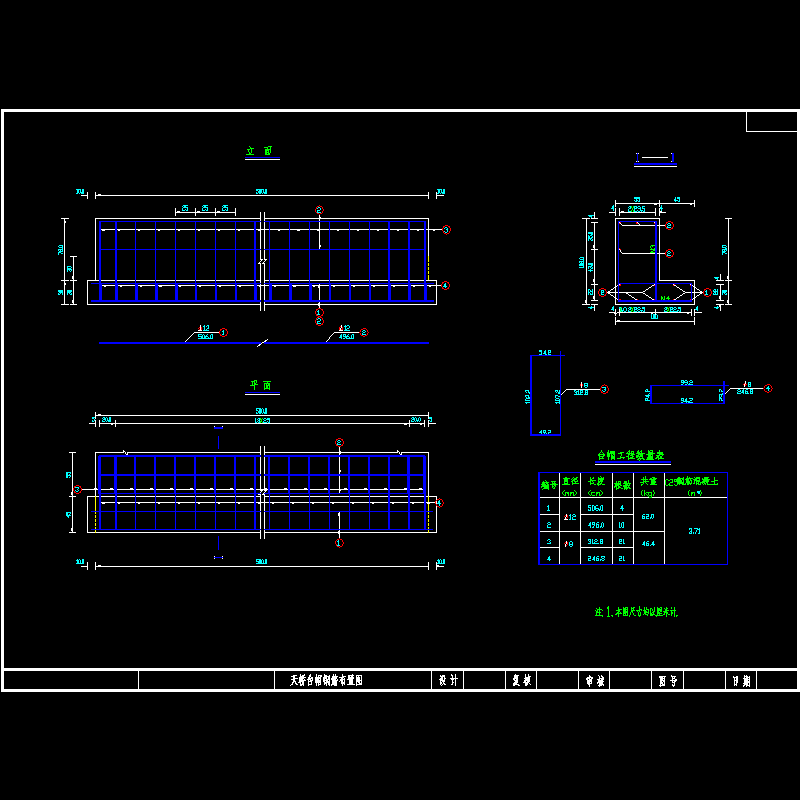

台帽钢筋布置图.dwg
伸缩缝.dwg
桥位平面图.dwg
桥台一般构造图.dwg
桥面钢筋.dwg
桥梁横断面.dwg
悬臂板块件图.dwg
拱片钢筋布置图.dwg
拱片接头与横系梁构造图.dwg
拱片钢筋明细表（30m).dwg
刚架拱说明书3.dwg
拱片、横系梁一般构造图.dwg
刚架拱说明书1.dwg
防抛网构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
