30m宽城市道路全套CAD施工图纸（43张）(cad设计图)(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
本道路为城市次干道，道路全长1900.452米。该资料的主要内容包括：平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、人行道上的树穴、无障碍通行设施、交叉口设计等。
横断面具体设置如下：
道路全宽30米，横断面为：6.0米（绿化带） 2.0米（人行道） 3.0米（绿化带） 14.0米（车行道） 3.0米（绿化带） 2.0米（人行道）
......
设计于2009年，共43张CAD设计图。

sl-01平面图（第5、6页）100122.dwg

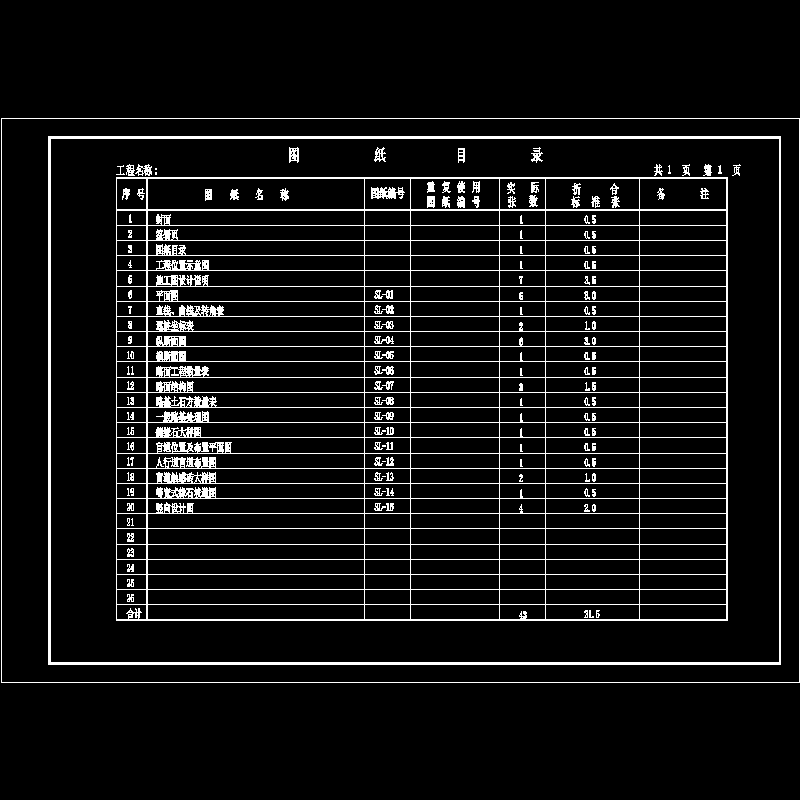

001封皮、目录.dwg

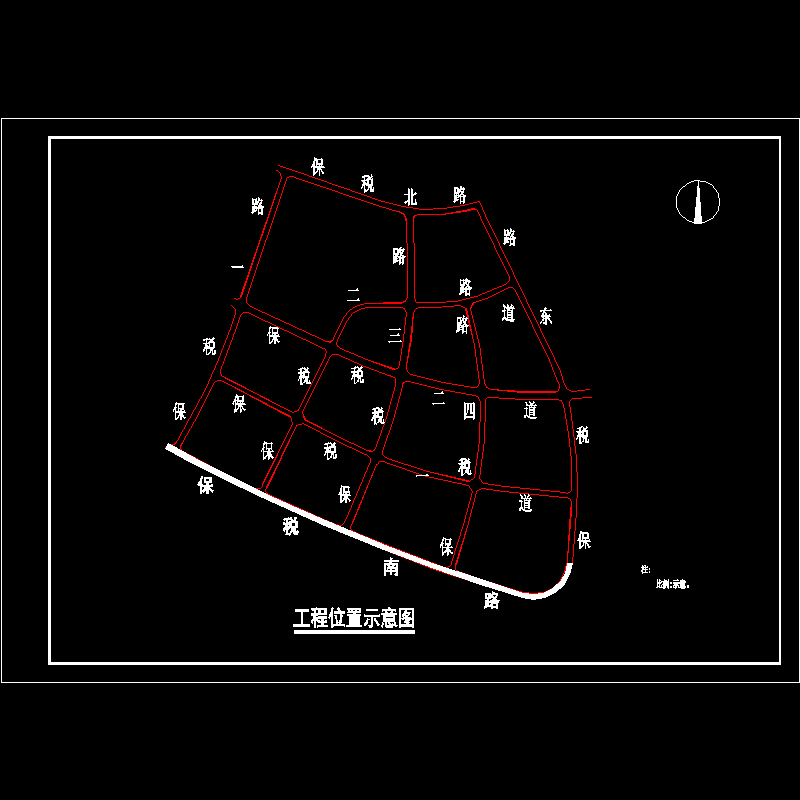

002保税南路工程位置示意图.dwg

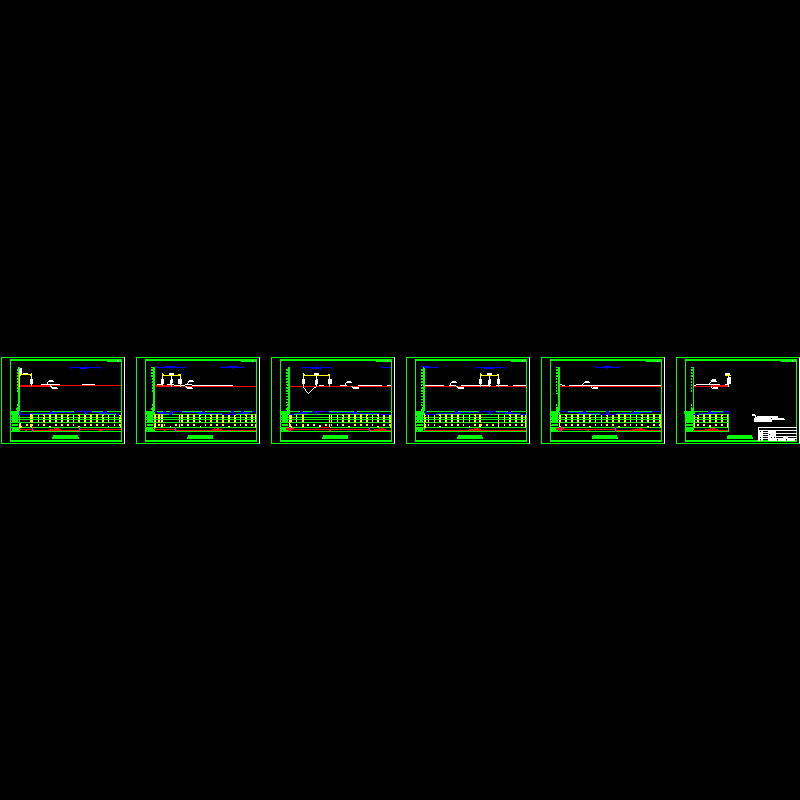

sl-04保税南路纵断面图（调线2）091211.dwg

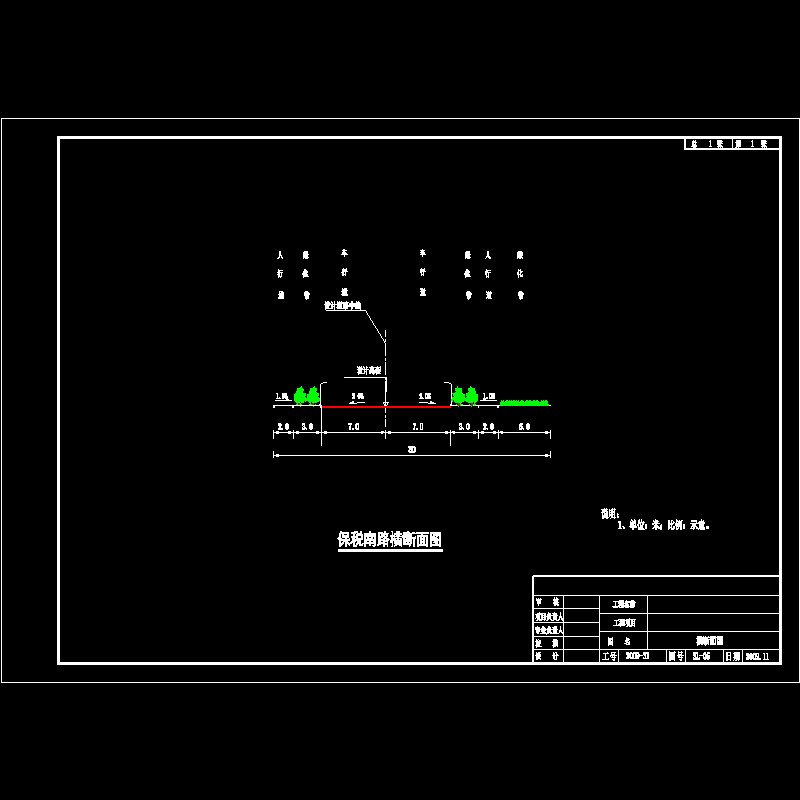

sl-05保税南路横断面图.dwg

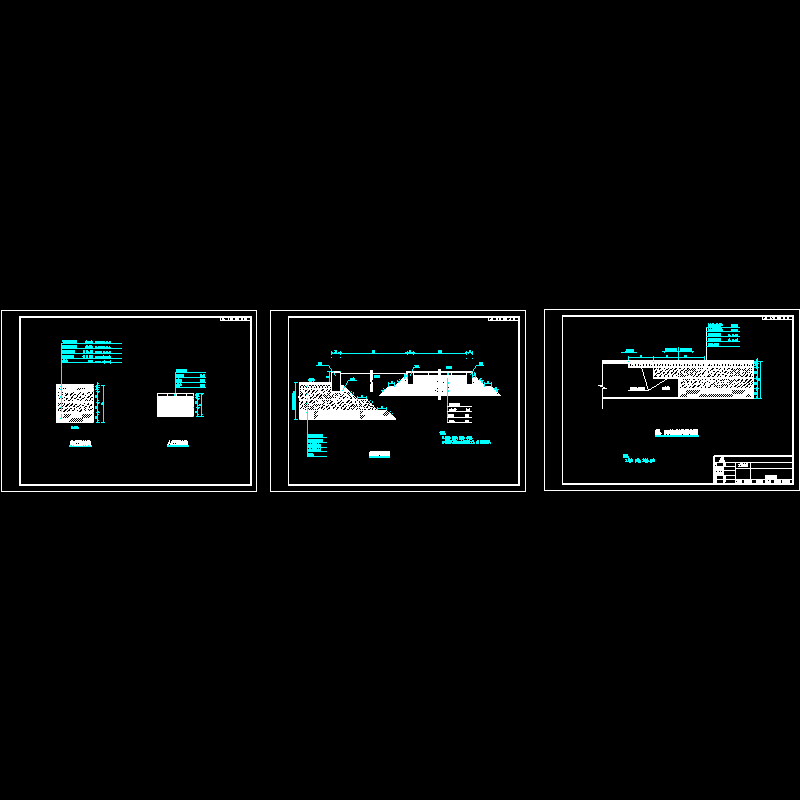

sl-07路面结构（第2页）.dwg

sl-09保税南路一般路基处理图.dwg

sl-10侧缘石大样图.dwg
