一份天桥设计dwg格式CAD图纸（天桥桥台台身钢筋构造）

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1、天桥桥台一般构造图. 　　2、天桥桥台台身钢筋构造. 　　3、天桥桥面铺装层钢筋构造图. 　　4、天桥桥墩一般构造图. 　　5、天桥桥墩基础钢筋构造. 　　6、天桥桥墩墩身钢筋构造图. 　　7、天桥肋式桥台扩大基础钢筋构造. 　　8、桥台盖梁钢筋布置图. 　　9、桥台耳背墙钢筋布置图. 　　10、桥上桥台防撞式护栏钢筋. 　　11、防落物网（一） 　　12、防落网构造图(二). 　　13、天桥搭板钢筋布置图 　　14、桥台锥坡构造图 　　15、C-40型伸缩缝构造图

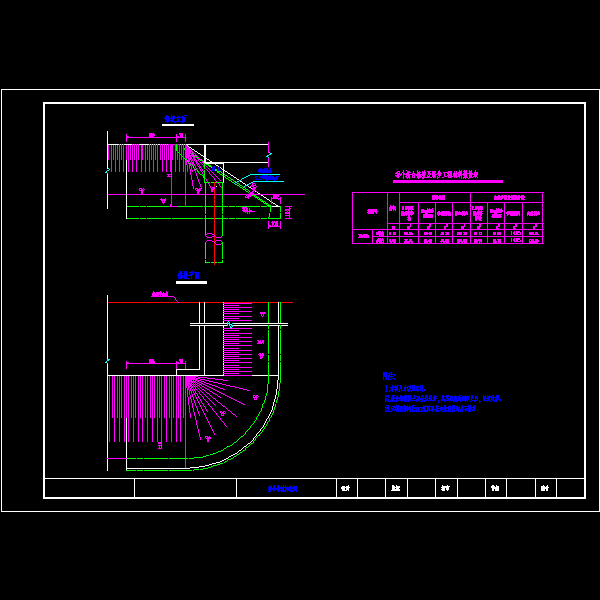

第 1 张图

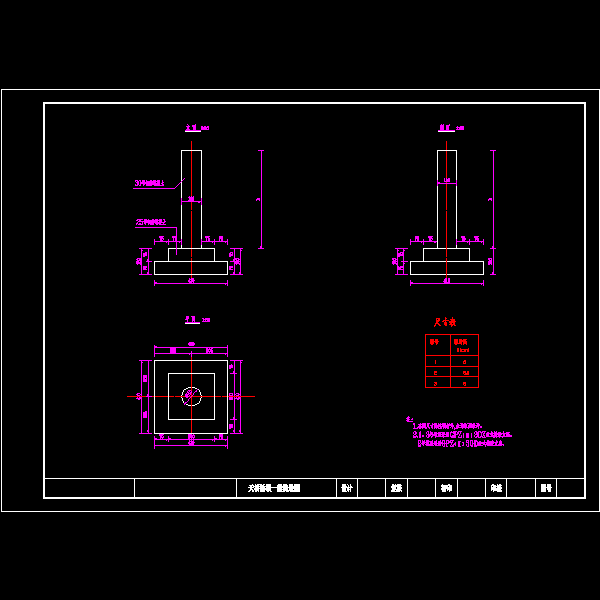

第 2 张图

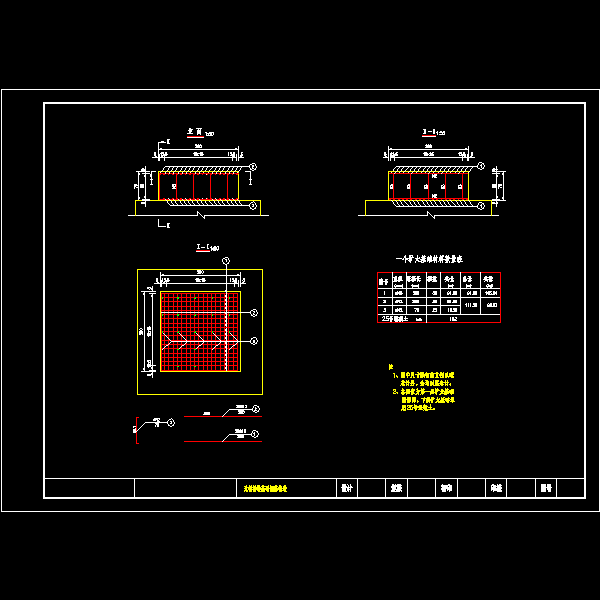

第 3 张图

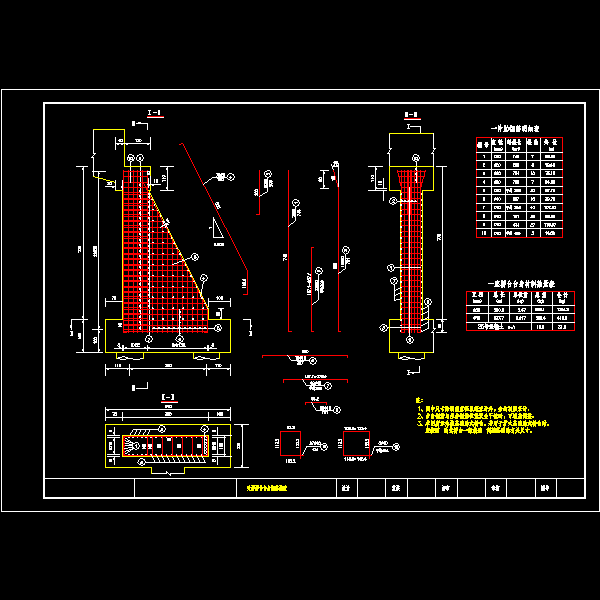

第 4 张图

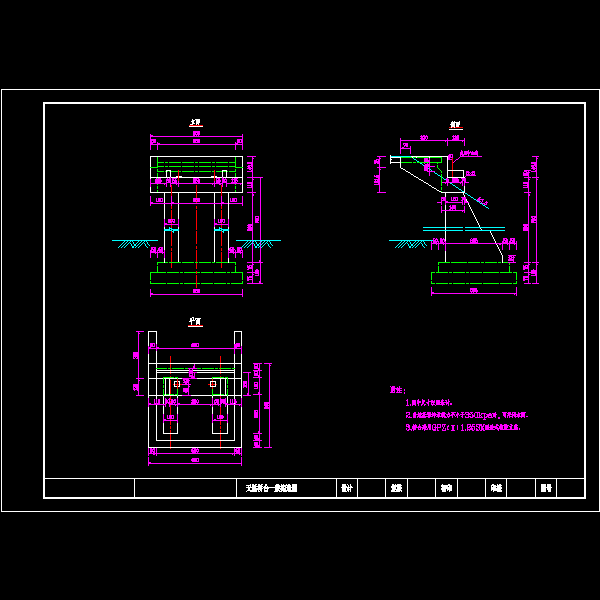

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
