水道特大桥飞燕拱图纸cad构造图及布置图

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：广东
• 使用性：过水桥
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥
• 位置：广东

该附件为： 广东 水道特大桥飞燕拱图纸， 格式为CAD，共138p。

一、项目概要：

• 桥面宽度：桥面全宽按双向八车道外加人行道设计。横桥向分为左右两幅完全独立且完全对称的桥。每幅桥面宽26.1m,具体组成为：人行道（含栏杆）4.8m 防撞护栏0.5m 车行道15.5m 防撞护栏0.5m 过桥水管和检修道（含栏杆）4.8m。

二、相关图片:

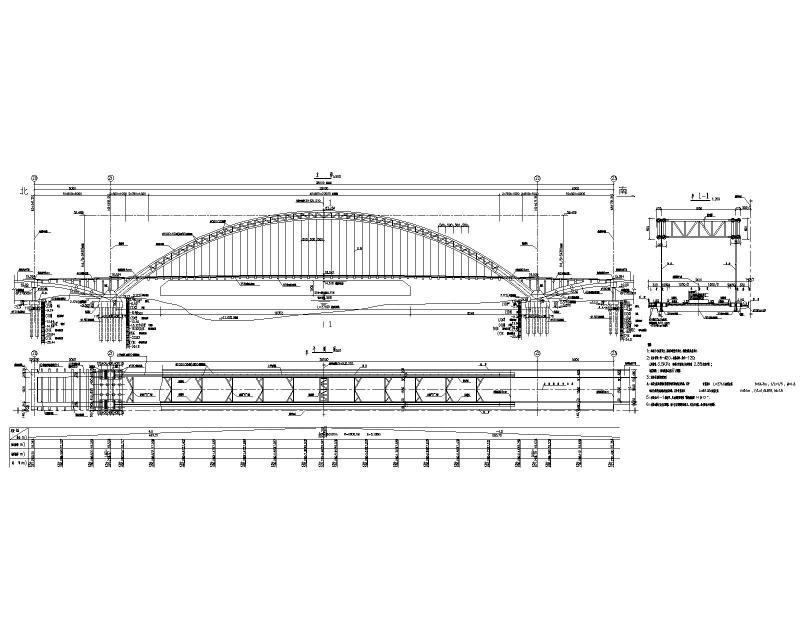

桥型总体布置图

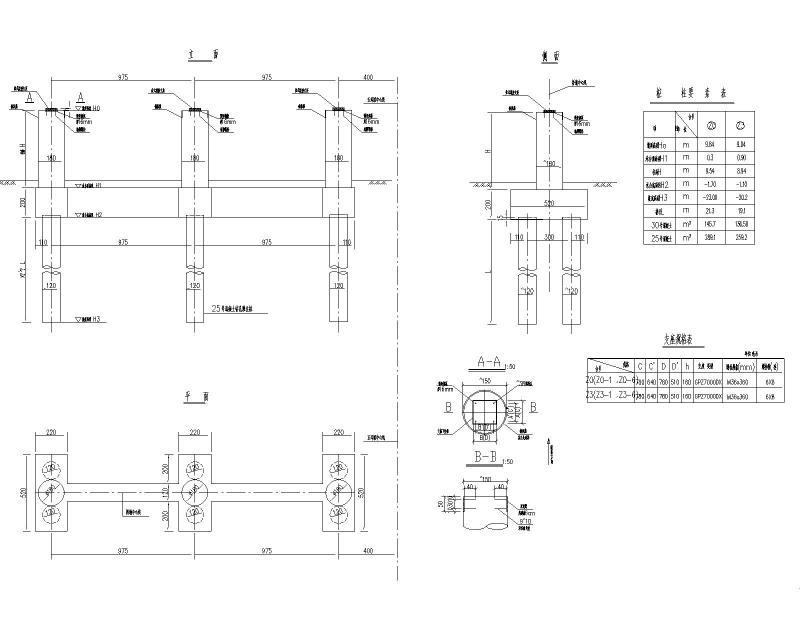

桥墩一般构造图

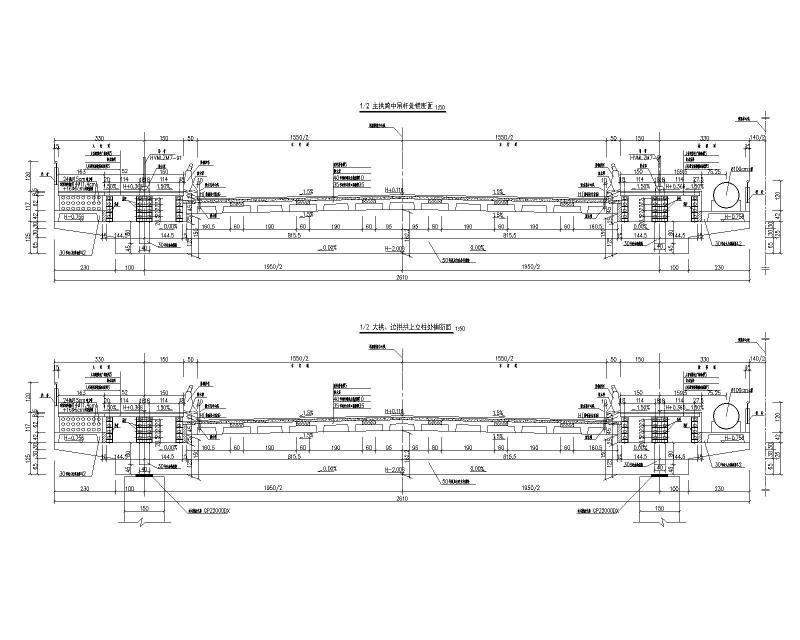

桥梁横断面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
