200型桁架栈桥及321型贝雷梁钢栈桥图纸32张cad构造图及布置图

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：高速
• 位置：福建
• 设计年代：近代
• 附属：中小桥涵

资料6跨200型桁架栈桥及321型贝雷梁钢栈桥设计图，共计32张CAD图纸。节点清晰，推荐学习参考。

栈桥简介

设计荷载：公路-Ⅰ级，平台承受总荷载为4000kN。使用200型桁架作为栈桥的主梁结构。该桥共109.728米，单跨为18.288米共六跨。主车道和施工平台的地方使用上承式结构。其中三跨有施工平台，施工平台的跨度为18.288米。栈桥桥面标高为4.700m。321型贝雷梁钢栈桥贝雷斜撑在每个贝雷接头处设置一道，设置时应注意相邻两道斜撑成空间交叉形式。I12.6桥面横梁纵向间距为0.25m，每根在两端与桥面板焊接固定。桩顶2I36横梁在支点处进行加强，加焊1cm立板，立板间距20cm。钢管桩长2.512米。

图纸内容

设计说明 、材料数量表、钢栈桥桥台位置断面布置图、桥跨中墩位置断面布置图、钢栈桥过渡墩位置断面图、桥台处边跨纵断面布置图、钢栈桥中间墩边跨中跨纵断面布置图、钢管桩长一览表、钢栈桥连接件大样布置图、钢栈桥与便道连接断面布置图、第一~第六联栈桥纵断面布置图、钢栈桥与主墩相对位置图、栈桥牛腿构造、栈桥施工平台示意、栈桥桥墩构造图

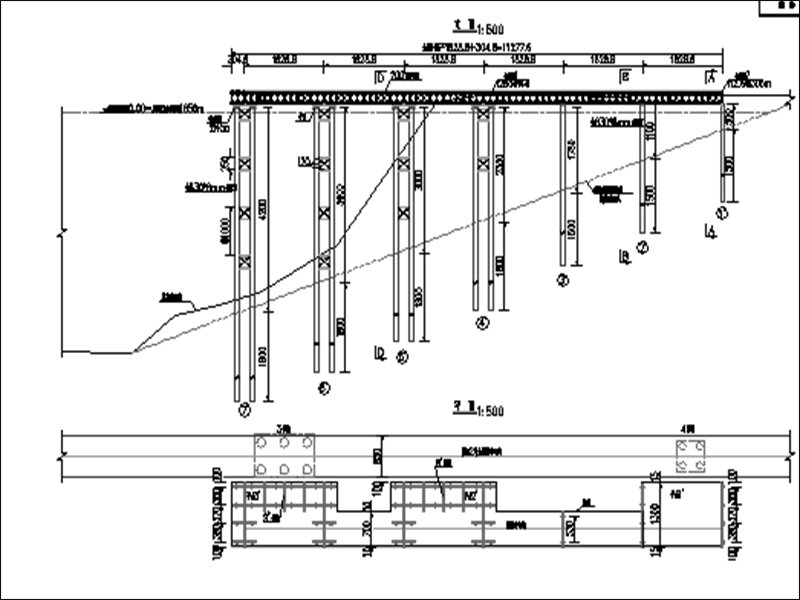

200型桁架栈桥总体布置图

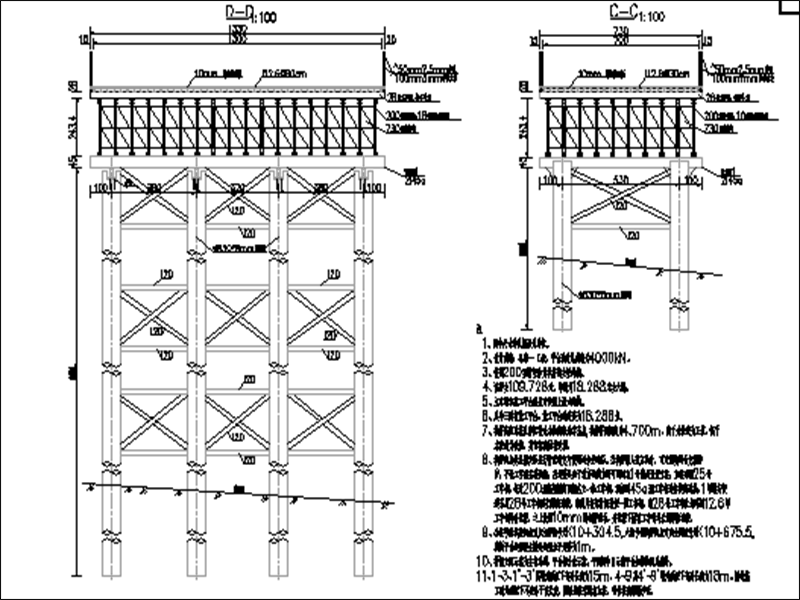

200型栈桥施工平台示意图

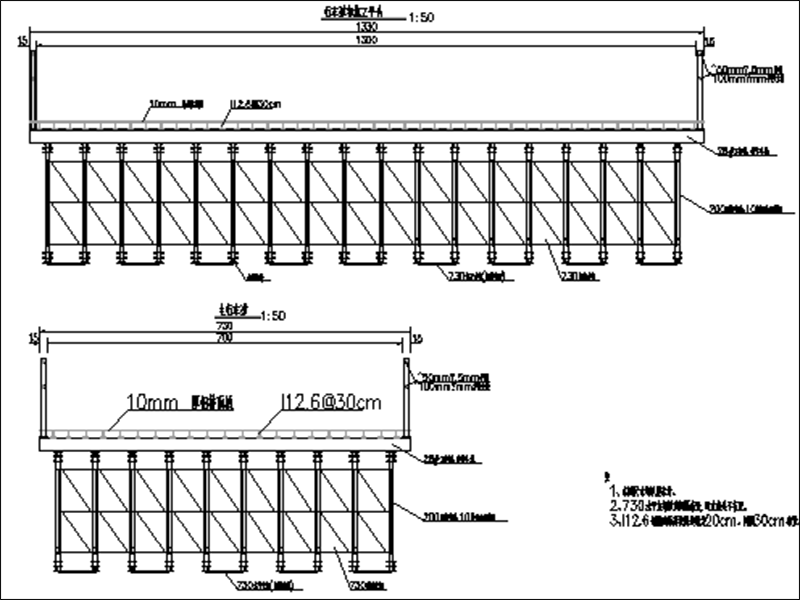

200型栈桥桥型布置图

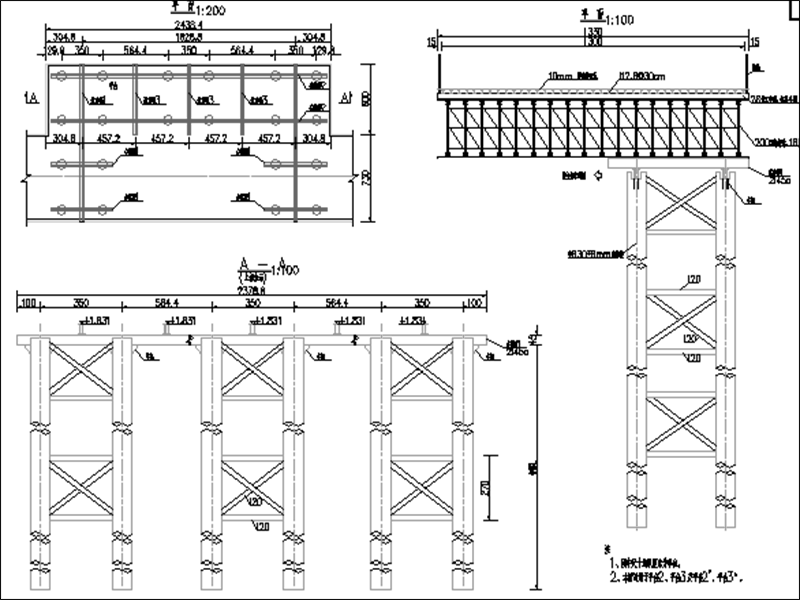

321型栈桥典型横断面图

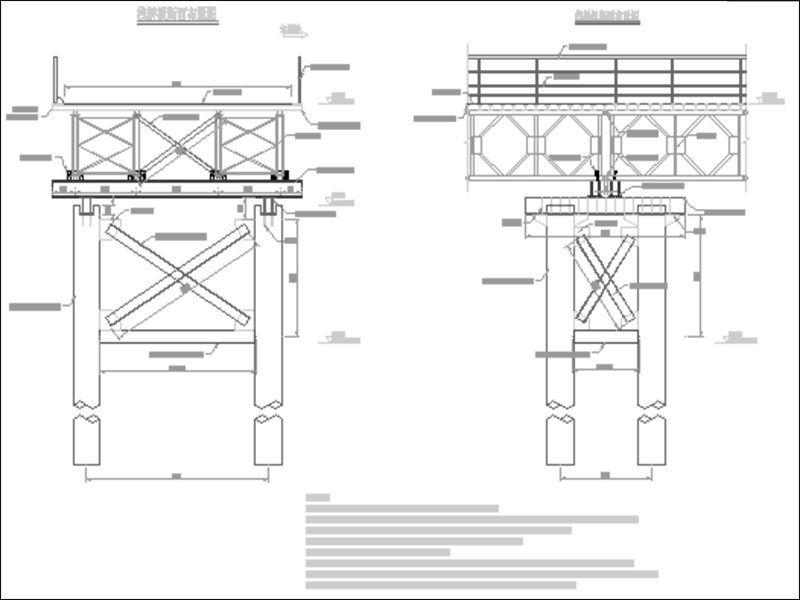

321型栈桥桥墩构造图

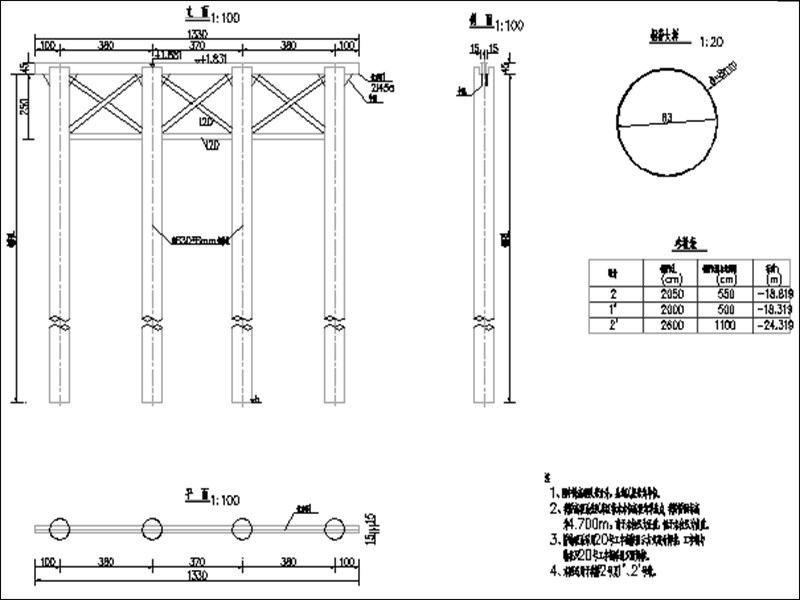

321型钢栈桥过渡墩位置断面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
