贝雷架双导梁安装空心板梁示意CAD图纸(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1、本图尺寸均以cm计；
2、空心板梁的安装：先用预制场龙门架将空心板梁提到运梁平车上放好，再用卷扬机将运梁平车（载空心板板）拉到双导梁下，最后用双导梁上的架梁天车将空心板提起运至桥跨中，放下空心板梁至盖梁上的小平车上，再用两台1T卷扬机将空心板拉到双导梁侧边就位，依此类推，最后安装导梁下的空心板；
3、架梁天车轴距为2米，轮距为2.5米，承重能力50T；
4、双导梁平车位置可移动；
5、在安装梁的过程中要用链子滑车在导梁四周加固，后拉索在移导梁过程中缓慢放出，导梁尾端需配重。

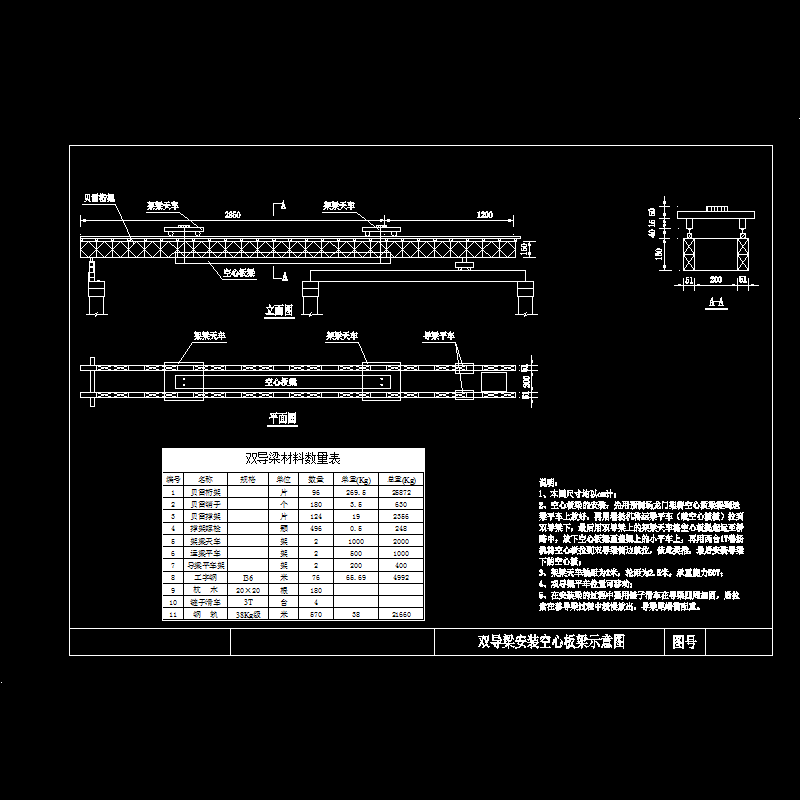

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
