梁模板底板支撑施工示意图纸（多层板碗扣架）

0 主题	0 帖子	1132 积分

超级版主

Rank: 8 Rank: 8

积分: 1132

发消息

发表于 2021-11-11 21:30:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

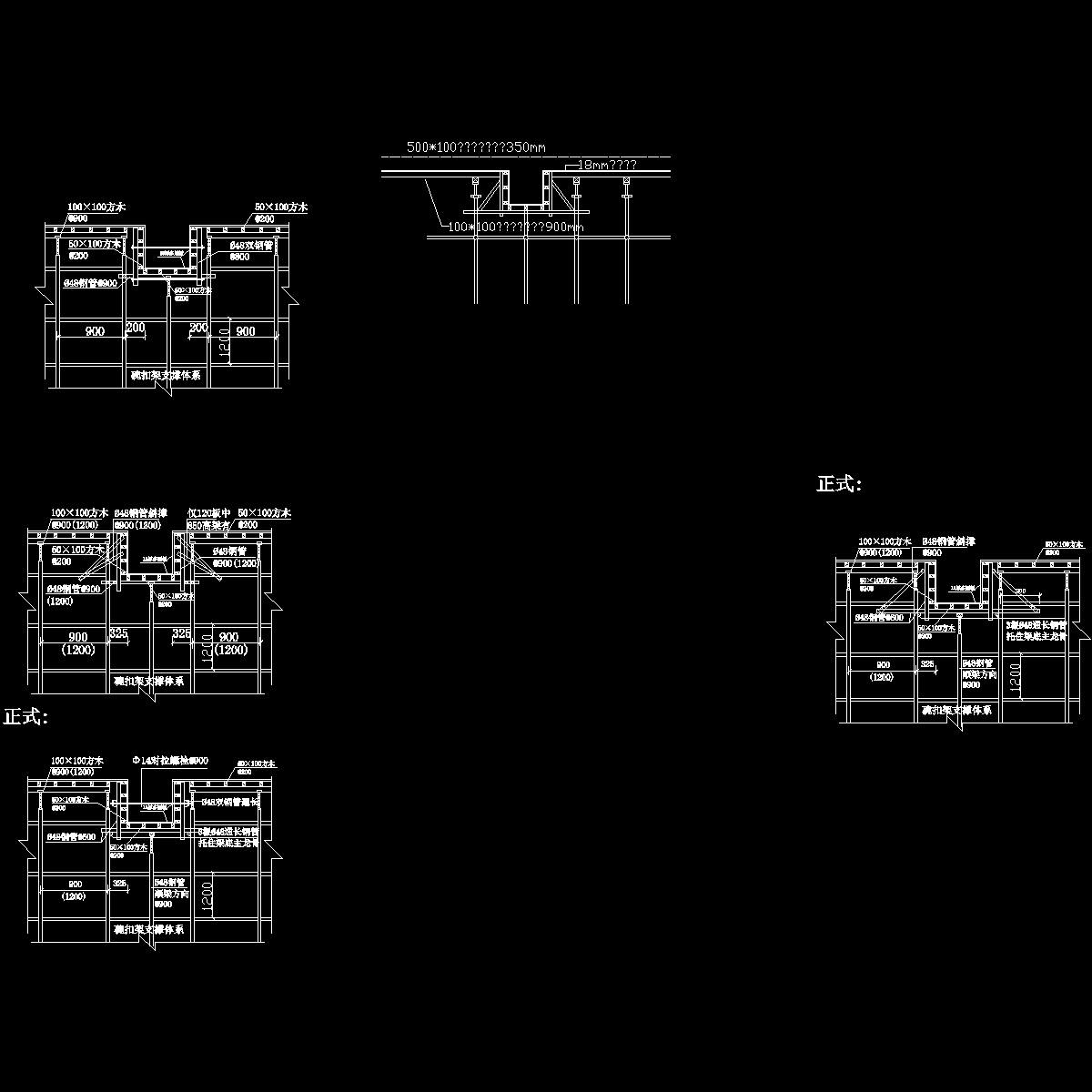

梁模板底模、侧模面板均为1５厚多层板，背楞为50×100mm的方木。梁底模次龙骨间距为200mm，主龙骨为Φ48钢管@600mm；梁侧模背楞为50×100mm的方木@200mm，外竖楞采用Φ48钢管@600mm，外竖楞上部设一道通长水平杆，用钢管及扣件斜顶在梁底主龙骨上的水平杆上@900mm。外竖楞均用扣件和架子锁紧以固定模板下口。梁模板组拼时，采用梁侧模夹梁底模，顶板模压梁侧模方案，其支撑体系见下图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
