国际广场工程覆膜多层板模板施工方案cad节点详图

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：超高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 模板材料：木胶合板模板
• 主要部位：柱,底板,剪力墙,楼梯
• 特殊节点详图：后浇带
• 楼板支撑架：扣件式
• 模板计算书：墙模板,板模板,梁模板
• 编制时间：
• 施工主要设备：电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
• 施工重点难点：模板的周转次数根据现场使用多次后混凝土成型的质量来确定，基本上保证6~8层周转一次。后浇带模板采用快易收口网

附件详情

• 一、 编制依据 2
• 二、 项目概要 2
• 三、 施工准备 2
• 3.1 技术准备 2
• 3.2 材料准备 3
• 3.3 劳动力准备 3
• 3.4 施工机具准备 3
• 四、 施工方法 3
• 4.1 模板及支撑体系选型 3
• 4.2 柱模板施工 4
• 4.3 墙模板施工 5
• 4.4 梁模板施工 6
• 4.5 板模板施工 7
• 4.6 特殊部位模板施工 8
• 五、 模板构造与安装要求 11
• 六、 模板的质量控制措施 11
• 6.1 模板安装偏差及检查方法 11
• 6.2 质量控制措施 12
• 七、 模板的拆除 14
• 八、 模板安全管理要求 15
• 九、 模板计算书 16

附件详情

4.1模板及支撑体系选型 模板采用18mm厚覆膜多层板，为使混凝土的观感质量达到清水混凝土的效果，竖向构件使用的覆膜多层板为黑板、水平构件施工的覆膜多层板为红板，以上模板的周转次数根据现场使用多次后混凝土成型的质量来确定，基本上保证6~8层周转一次。后浇带模板采用快易收口网。 墙体、柱（截面小于等于1000x1000）、梁的支撑加固体系采用钢管 脚手架 、木方及对拉螺栓；截面大于1000x1000的柱子的支撑加固体系采用槽钢、钢管，为保证柱子混凝土的成型观感，柱中不安装对拉螺栓。 楼板的支撑加固体系采用钢管脚手架、木方、油托。 ……
4.6 特殊部位模板施工
4.6.1、单侧支模
因外墙距基坑护壁距离过仅，且基坑内支撑的腰梁突出基坑侧壁，严重影响地下结构外墙防水卷材的施工作业面，因此地下结构外墙施工采取先支模，回填C15素混凝土，采用外防内贴法进行防水卷材施工，再做防水保护层。以素混凝土回填形成的侧墙作为地下结构墙体的外模，内侧采取单面支模的方法。
……
九、 模板计算书
1、梁（1000x600）底模计算书
2、梁（500x900）侧模计算书
3、梁（1100x900）底模计算书
4、梁（1100x900）侧模计算书
5、墙模板计算书
6、柱（1500x1400）模板计算书
7、柱（1000x1000）模板计算书
8、板（200厚）模板计算书
……
80余页，

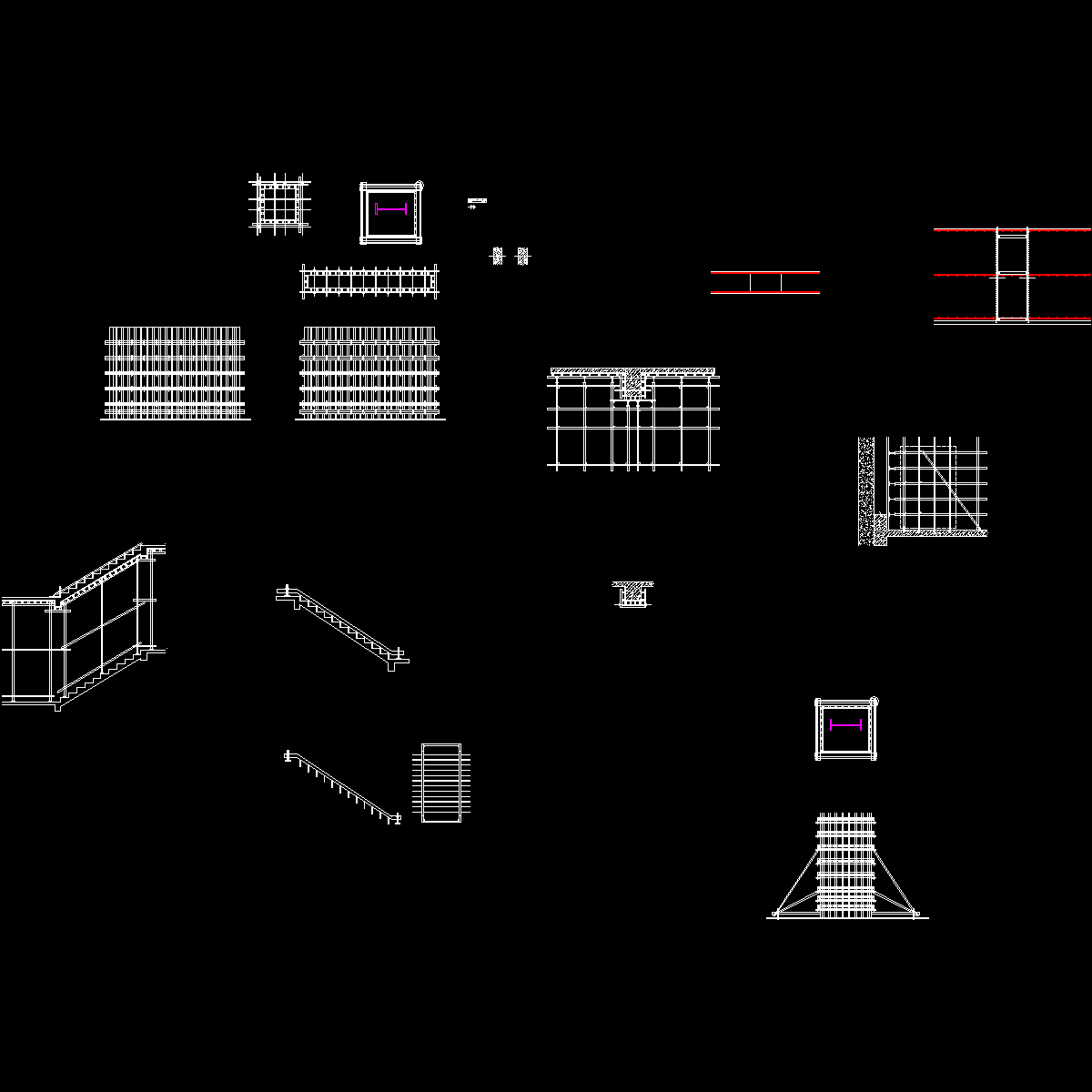

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
