[CAD图纸]“红星国际广场”项目(可视对讲系统)(dwg)

[复制链接]

0

主题

0

帖子

1297

积分

超级版主

Rank: 8Rank: 8

积分
1297
发表于 2020-5-17 13:47:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、设计依据
1、建筑概况
红星国际广场A地块住宅项目。项目地上为高层住宅洋房,地下含一层地下停车场;
二、设计范围
该资料包含红线以内的以下内容:
1. 监控系统
2. 门禁及可视对讲系统
3. 背景音乐系统
4. 车辆管理系统
5. 人行管理系统
6. 电梯五方通话系统
7. 红外对射周界系统
8. 一卡通系统
9. 非机动车充电系统
10. 智能化基础网络
11. 机房工程
12. 系统供电
13. 系统防雷接地及电源防护
三、各子系统设计说明
1、监控系统
为加强园区安全防范,并在事件发生后能有效的进行线索查询,本园区在主要出入口、园区道路、景观区、单元大堂、电梯轿厢、地下车库、监 控中心等重要场所设置不同类型的网络摄像机。
(1)监控中心设置在5#楼一层。
(2)本系统由网络摄像机、交换机、高清解码器、NVR、液晶监视器、拼接屏等设备组成,实现由前端录像到末端存储、显示及管理。
(3)所有摄像机选型清晰度应不低于130万像素。
(4)摄像机设置位置及数量:
A、园区公共区域、周边围墙及园区主要出入口共设置47台红外网络型枪机,5台球机;
B、地下车库设置95台红外网络型枪机;
C、电梯轿箱内设置电梯轿厢专用摄像机,共计54台;高层主体地下一层电梯前室或单元大堂设置红外网络半球摄像机,共计96台,监控中 心设置半球摄像机1台;
四、图纸展示

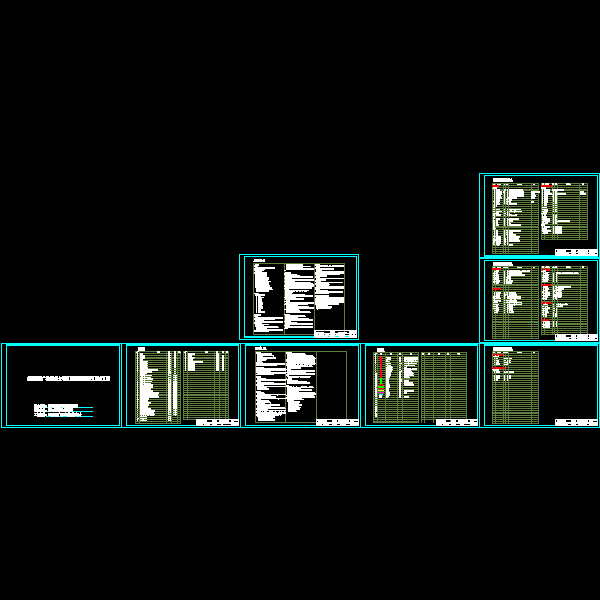

封面

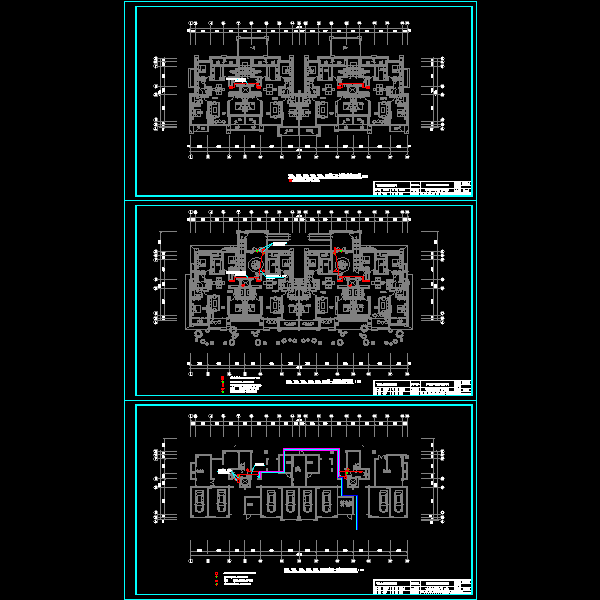

1#、3#、8#楼地下一层智能化平面图
2#、7#、6#楼对讲系统图

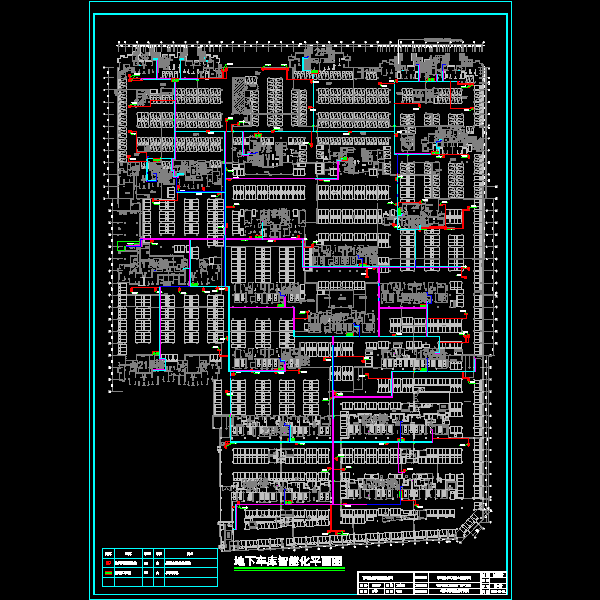

地下车库智能化平面图
监控系统图

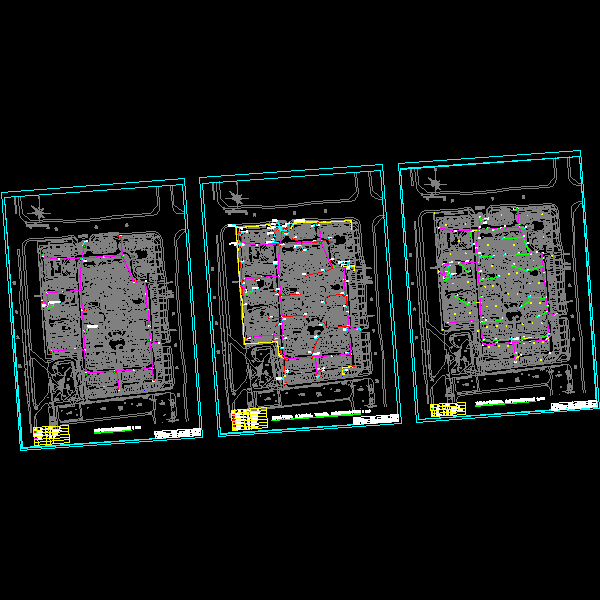

室外总平面智能化管网图
信号箱组网及取电图
第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
