10层商住楼电气CAD图纸(可视对讲系统)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 地上层数：10层
• 地下层数：1层
• 参考图纸：18张
• 图纸年代：近代
• 地下室用途：车库
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

该项目为十层商住楼，地下一层。地上一、二层为商铺，三至十层为住宅。
设计范围：220/380V配电系统；建筑物防雷、接地系统及安全措施；有线电视系统；电话系统；可视对讲系统。

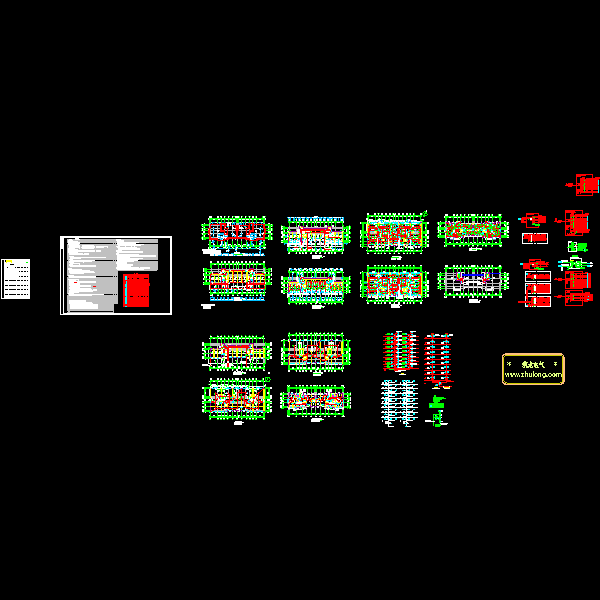

第 1 张图
