6层职工住宅全套电气CAD图纸(可视对讲系统)(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 参考图纸：20张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目住宅楼供电、照明、电话、有线电视、综合布线（宽带网）及可视对讲系统。每户安装一个分时计度有功电能表,二路电话,一路有线电视,一路宽带网;每单元一套可视对讲系统。 设计；电源及配电室不在该资料范围内。住宅楼用电级别为三级，只需由市电向7＃及8＃楼各提供一回路～380／220V电源。

2

3

4

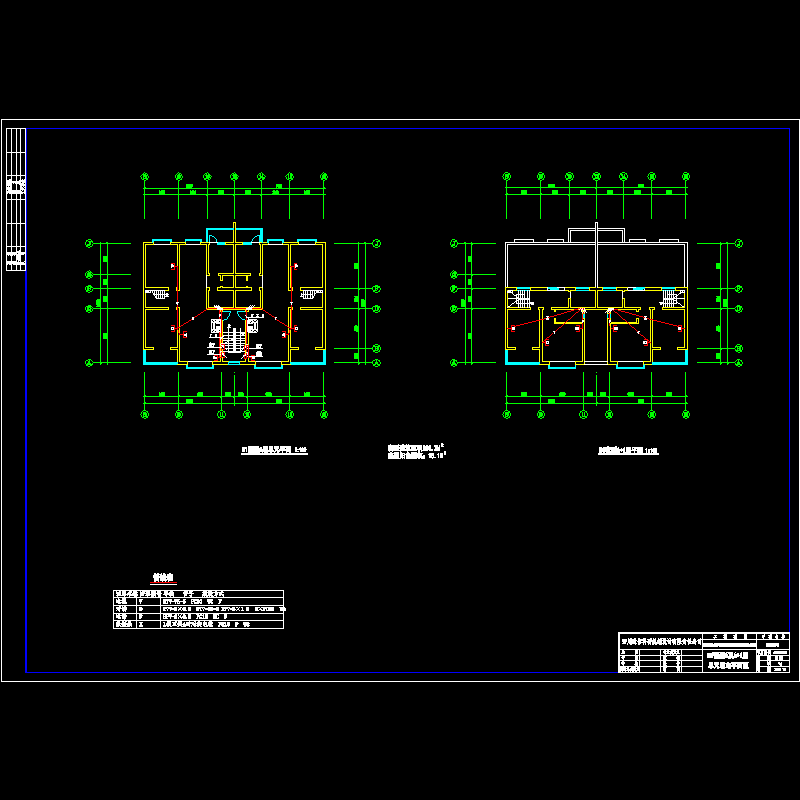

a1套型6,6+1单元弱电平面.dwg

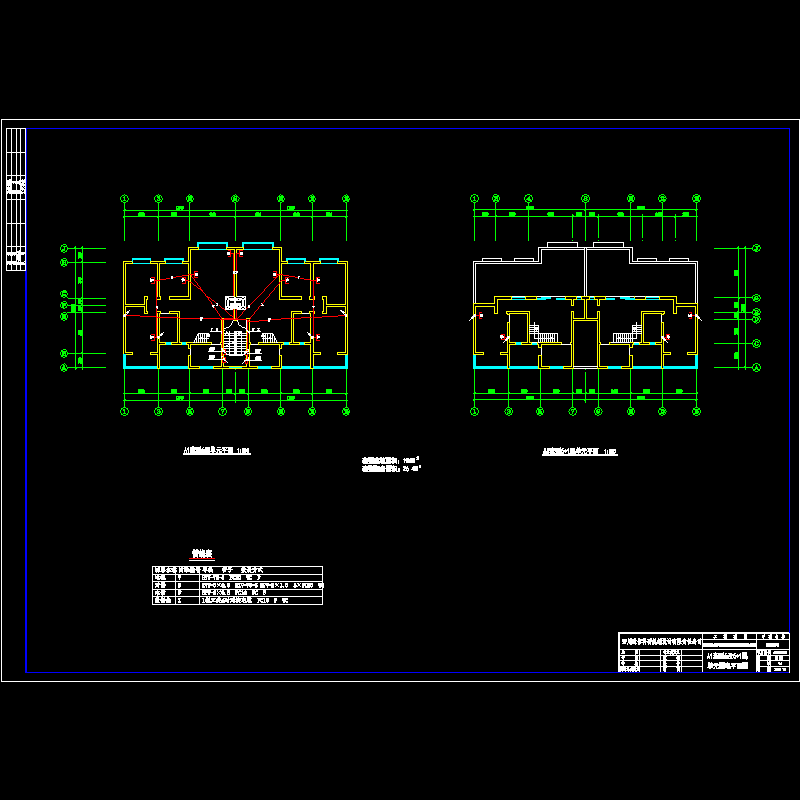

b1套型6，6＋1单元弱电平面.dwg

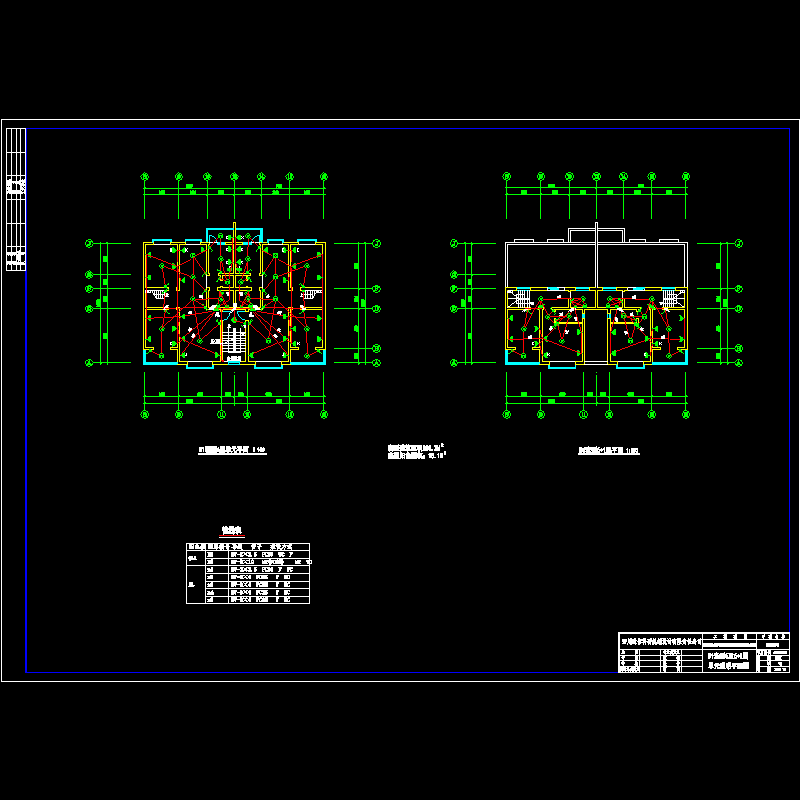

b1套型6，6＋1单元照明平面.dwg

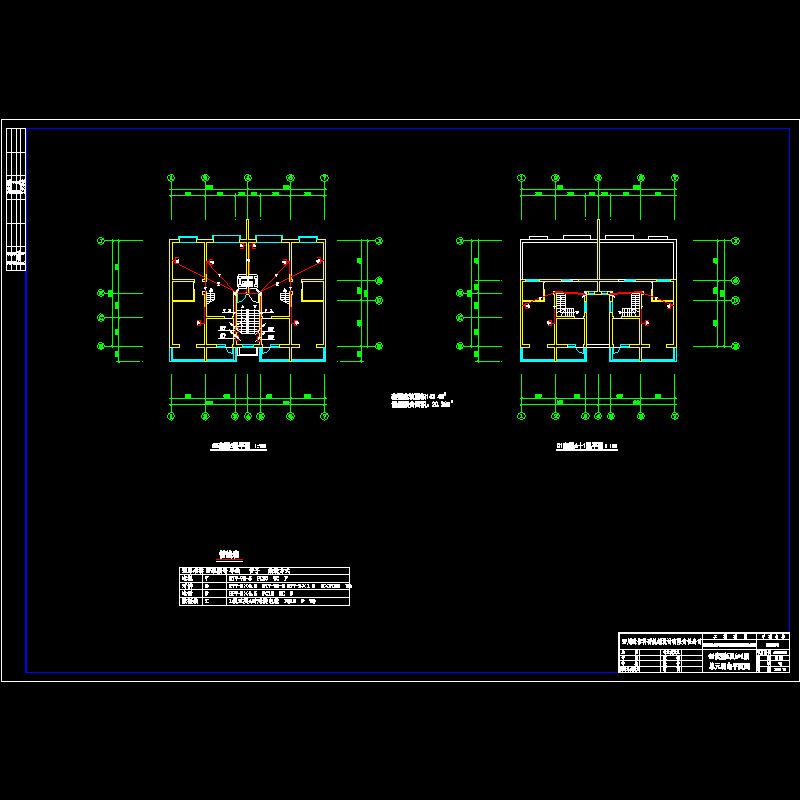

b套型1～5单元弱电平面.dwg
