底板及导墙模板施工示意图纸（小钢模拼接多层板）

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

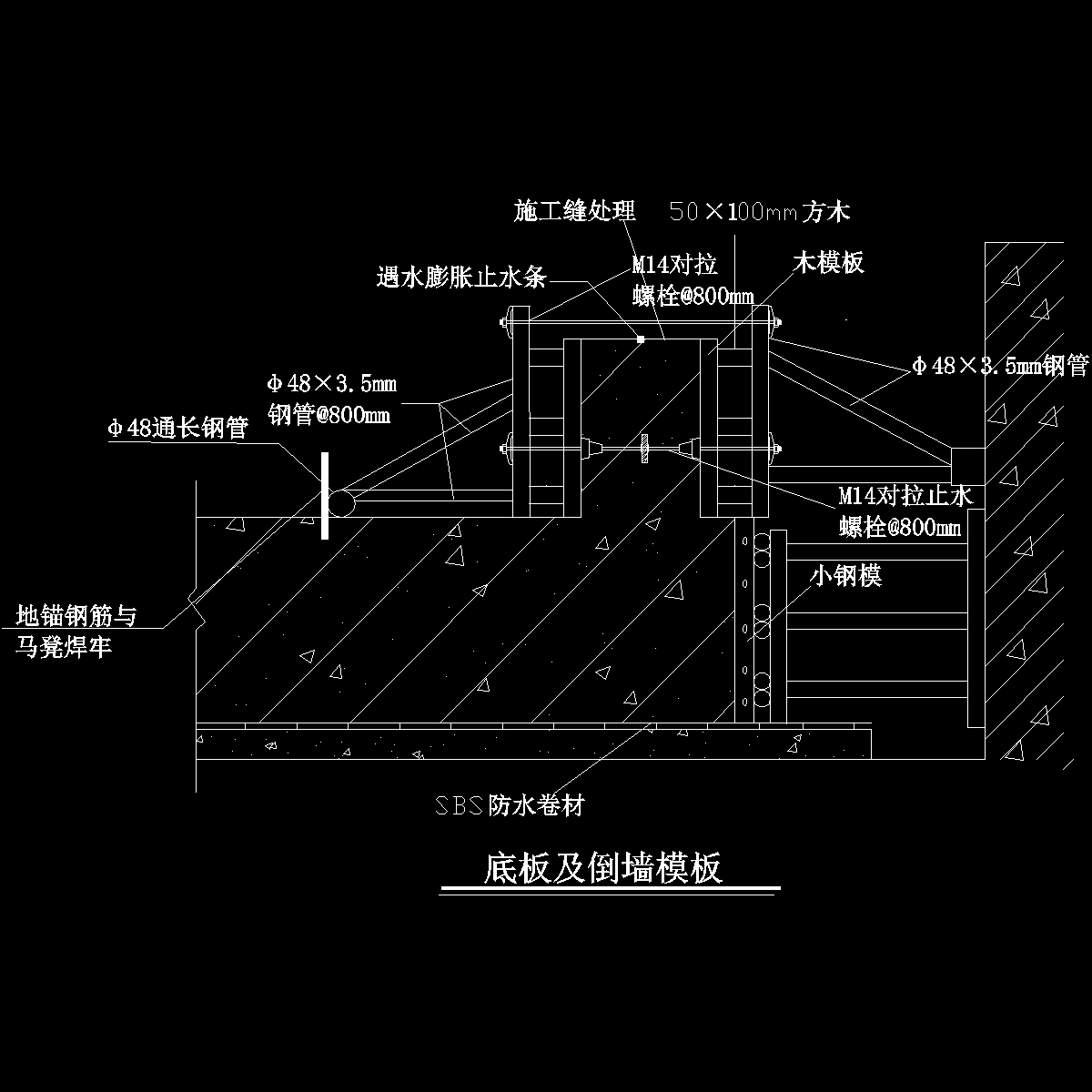

基础底板模板采用小钢模拼接，横肋为Φ48双钢管，第一道从结构起200mm，以上每400 mm一道，顶部距结构上皮200mm一道，纵肋为Φ48双钢管，间距700mm，用100x100mm木方加垫板顶住护坡壁。 倒墙模板为15mm多层板，水平背肋为50x100mm方木，间距200mm，纵向背肋为Φ48双钢管，间距800mm。支撑体系为三角形钢管支撑，内侧与马凳上焊接的钢筋棍支顶，外侧与护坡壁支顶，见下图。在结构上皮100mm处设一道普通M14对拉螺栓，下部设一道止水对拉螺栓，见下图，止水螺栓上焊接止水环为74×74×5mm钢板。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
