空腹式石拱桥施工CAD图纸设计12张

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 承重构件受力情况：拱桥

桥位地理位置图

设计总说明书

工程数量表

桥型布置图

拱腹、拱轴坐标图

0#桥台构造图

1#桥墩构造图

2#桥台构造图

桥上部构造图

桥面构造图

桥面铺装图

桥面、台后排水设施图

防撞护栏构造图

桥台锥坡构造图

上部构造施工程序验算

简介：

该资料中桥梁采用2-30米空腹式石拱桥，全长83米，上部结构为悬链线等截面板拱，下部结构为重力式桥墩、U型桥台，扩大基础。设计标准：设计车速：山岭重丘区20km/h；设计荷载：公路-11级；设计洪水频率1/100；桥面宽度净-7.5 0.5*2。

拱圈采用等截面悬链线无绞拱。腹拱拱圈采用等截面圆弧拱，拱架可采用木拱架、钢拱架或土牛拱胎，施工时另行设计，保证安全，避免过大的或不均匀下沉。

......

共12张CAD图纸。

桥型布置图

桥上部构造图

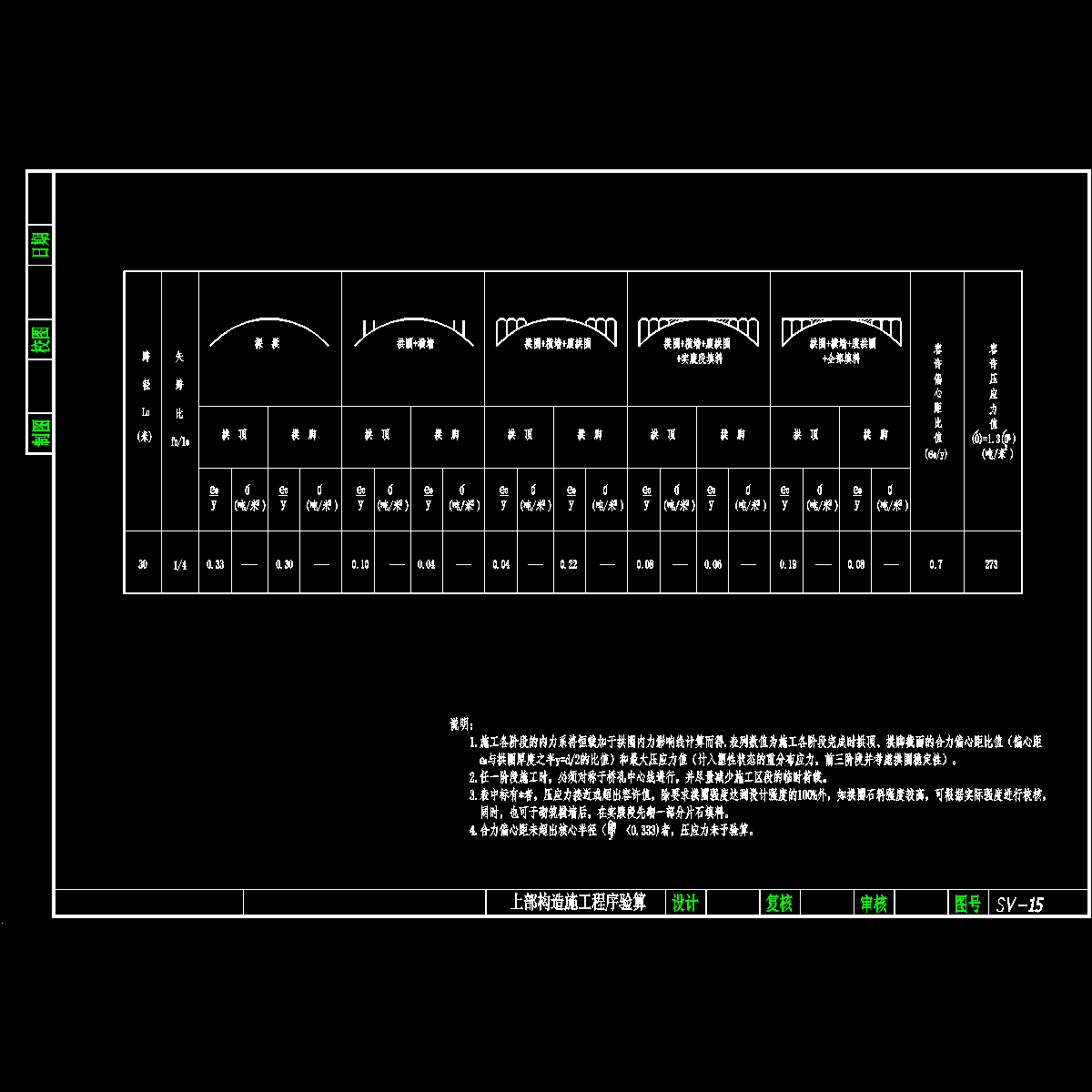

上部构造施工程序验算15.dwg

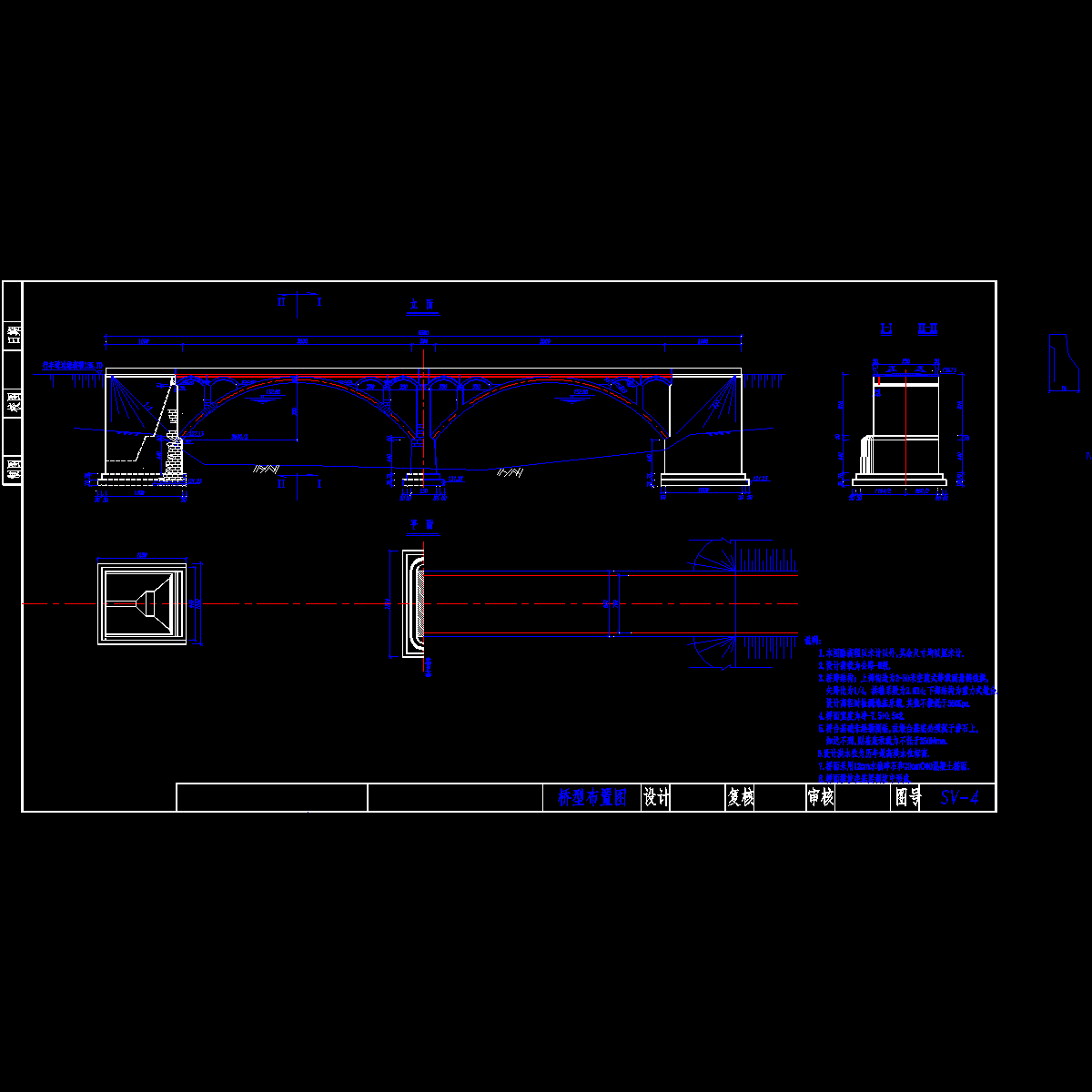

桥型布置图-4.dwg

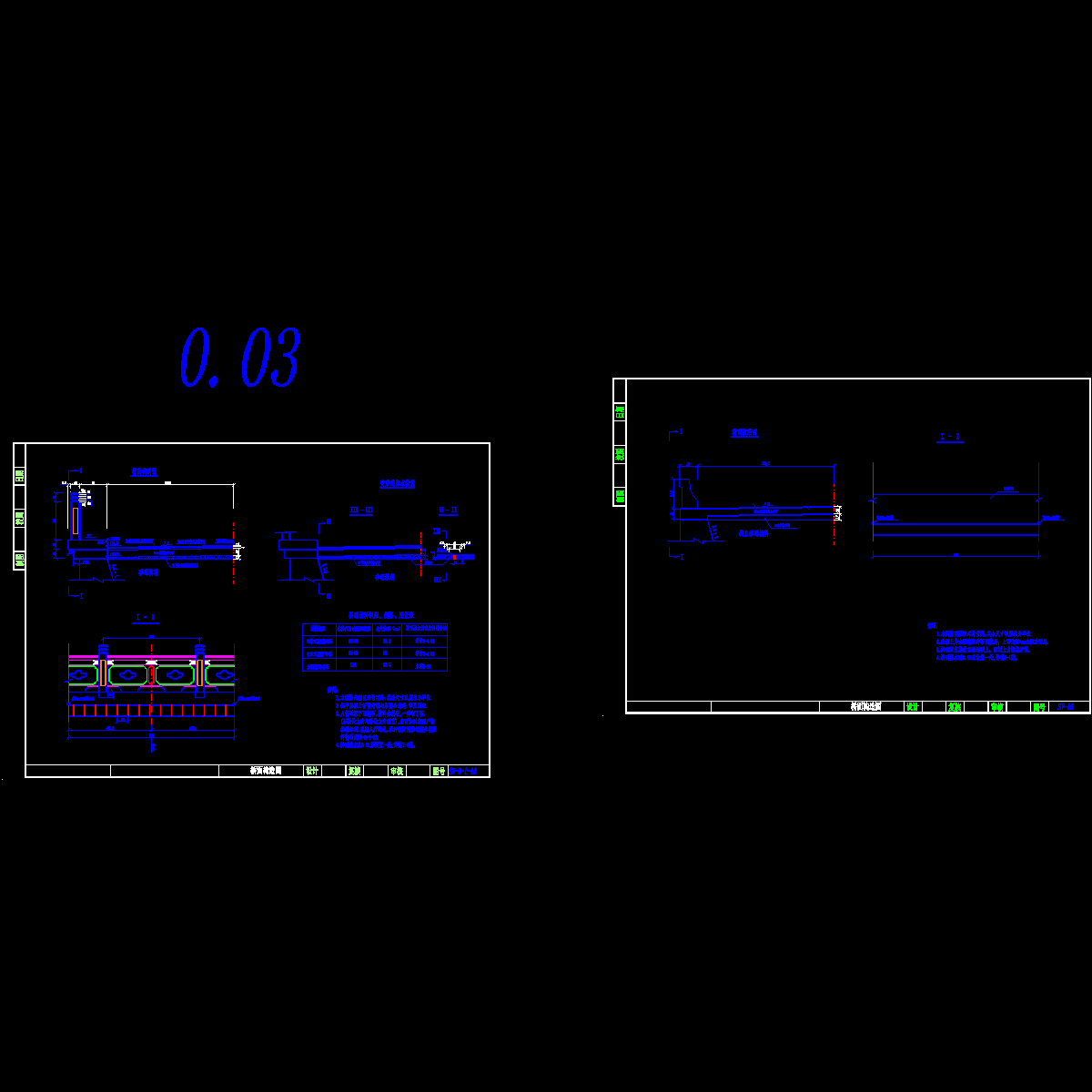

桥面构造图-10.dwg

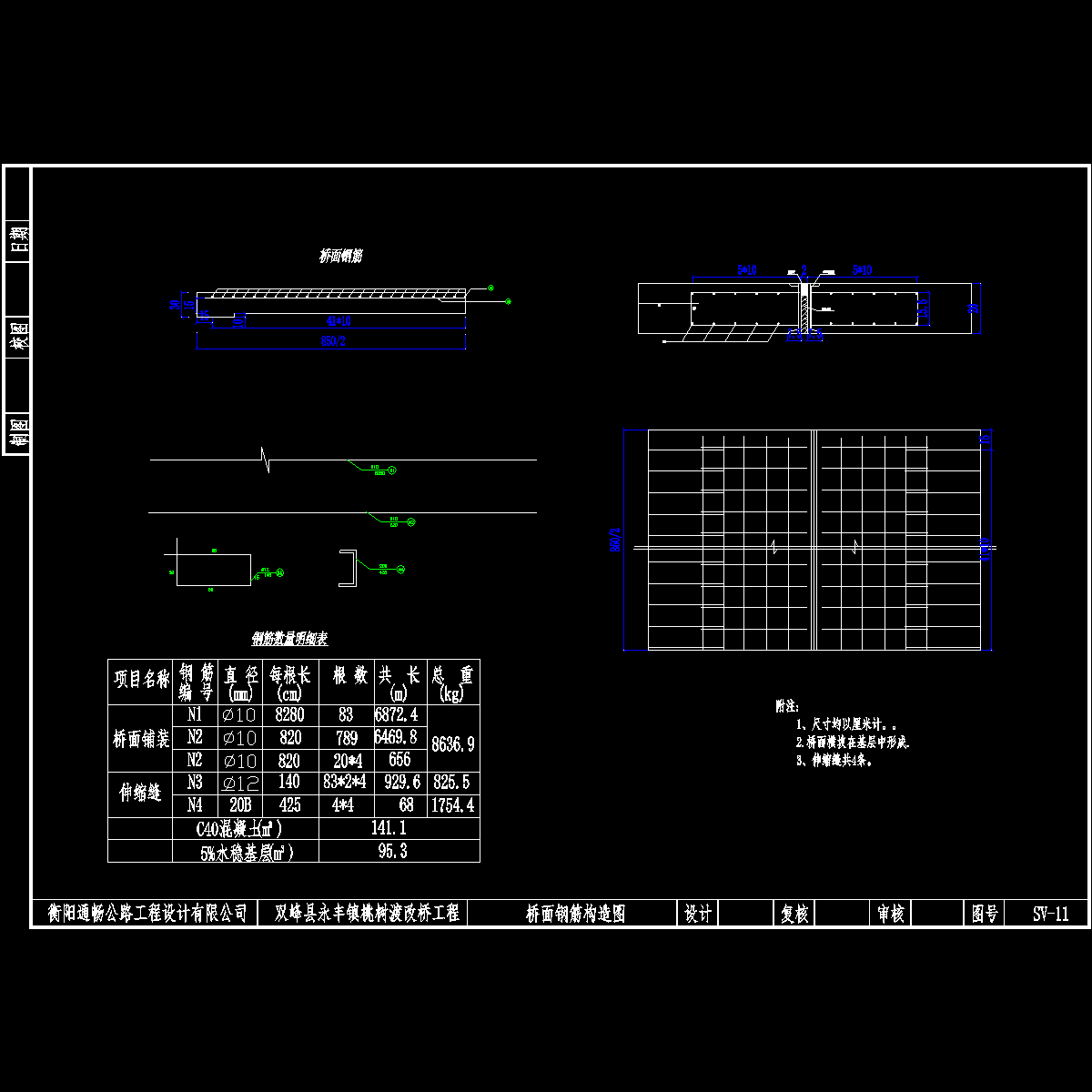

桥面铺装钢筋图-11.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
