53m单跨空腹式圬工拱桥拼宽加固施工大样图cad设计说明

aassjjkk · 发表于 2021-11-20 20:06:02

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：重庆
设计年代：近代
使用性：过水桥
跨径大小和多跨总长：53m
行车道位置：上承式桥
承重构件受力情况：拱桥
使用年限：永久性桥
材料类型：圬工桥

该附件为： 53m单跨空腹式圬工拱桥拼宽加固施工图dwg ，格式为：dwg word xls，包含：设计说明桥梁施工图工程量清单，节点清晰，标注规范，推荐下载参考。

一、项目概要：

xx桥跨越xx河。路线等级为二级公路。本桥是一座1跨空腹式圬工拱桥，实测桥梁全长53.0m，桥宽7.4m，净跨径为1×30.0m。引道路基宽度10.5m，路肩宽度0.75m。
本桥上部结构由拱圈和拱上结构组成。拱圈净跨为1×30.0m，矢高7.25m，矢跨比约为1/4.138。该桥拱圈、拱上侧墙均由粗料石砌成。本桥下部结构由墩台、基础、河床组成。墩台采用浆砌粗料石，为重力式结构，基础为扩大基础。桥面行车道净宽6.4m，两侧设有混凝土护栏。本桥桥面铺装采用沥青混凝土。

二、编制依据：

1《公路工程技术标准》(JTG B01-近代) 2《公路桥涵设计通用规范》(JTG D60-近代) 3《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018) 4《公路桥涵地基与基础设计规范》（JTG 3363-2019）
5《公路桥梁抗震设计规范》（JTG/T 2231-01-2020）
6《公路桥涵施工技术规范》（JTG/T 3650－2020）
7《公路交通安全设施设计规范》（JTG D81-2017）

三、相关图片：







以下是该附件的部分文件列表：

文件名称	文件大小

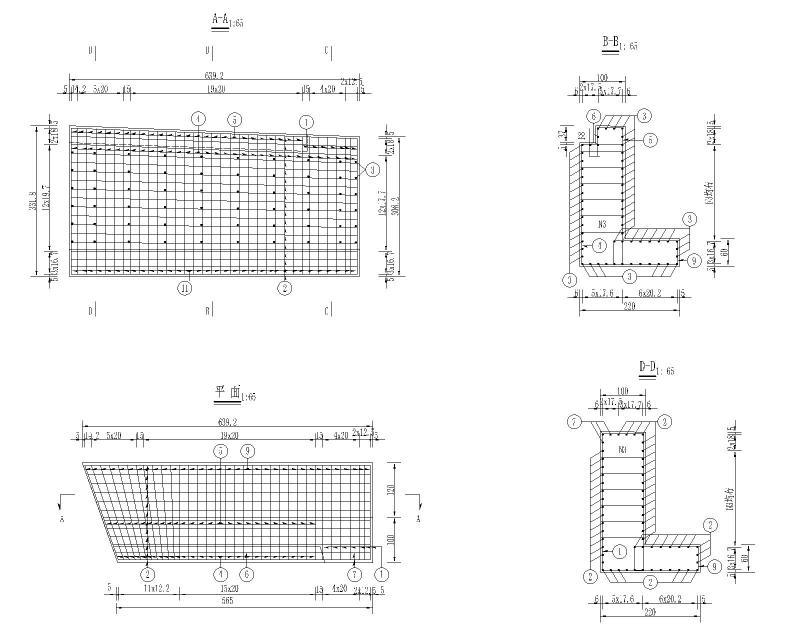

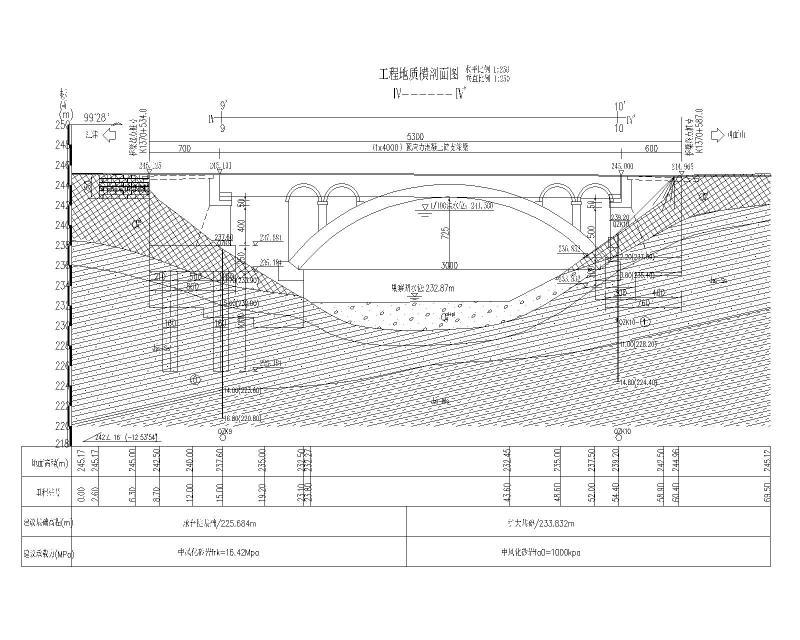

03 跃进桥三级路方案地质平面.dwg	3.26 MB

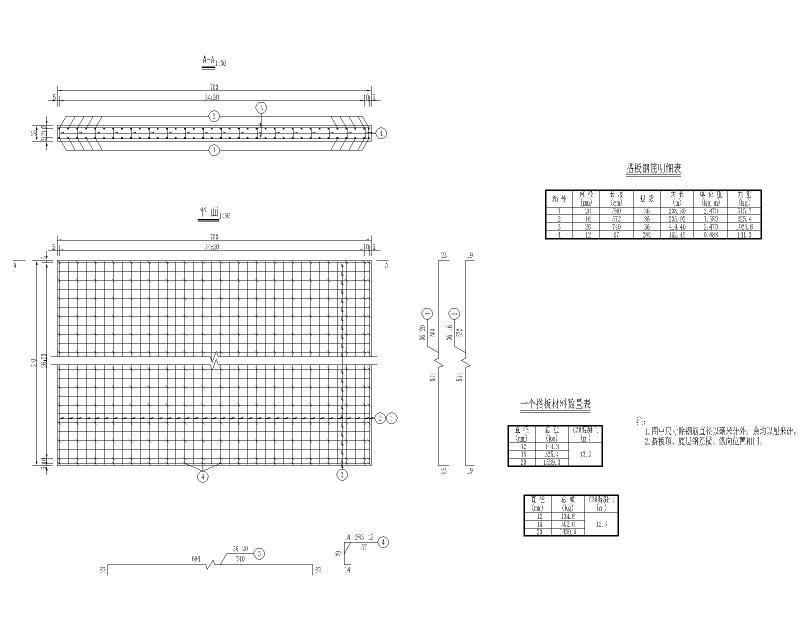

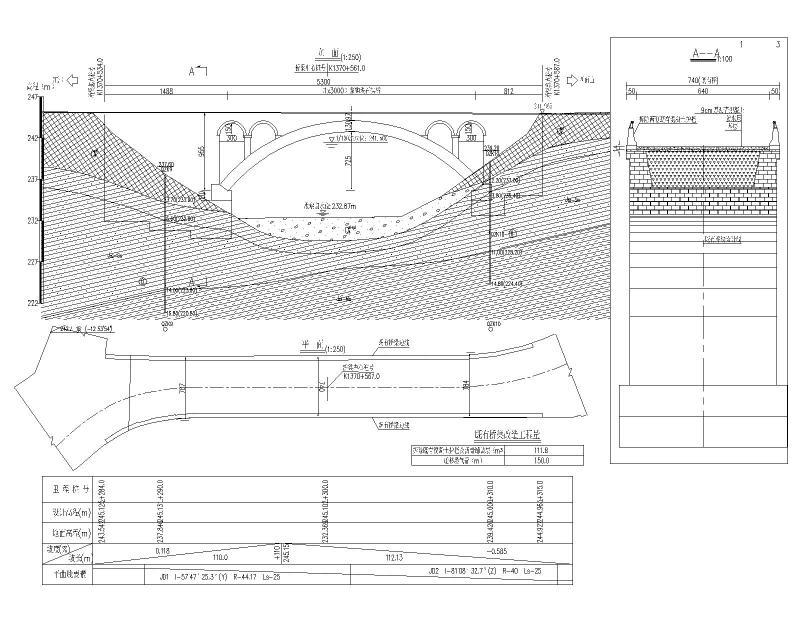

03-06 跃进桥桥型布置图.dwg	3.17 MB
07桩位坐标表.dwg	0.1 MB

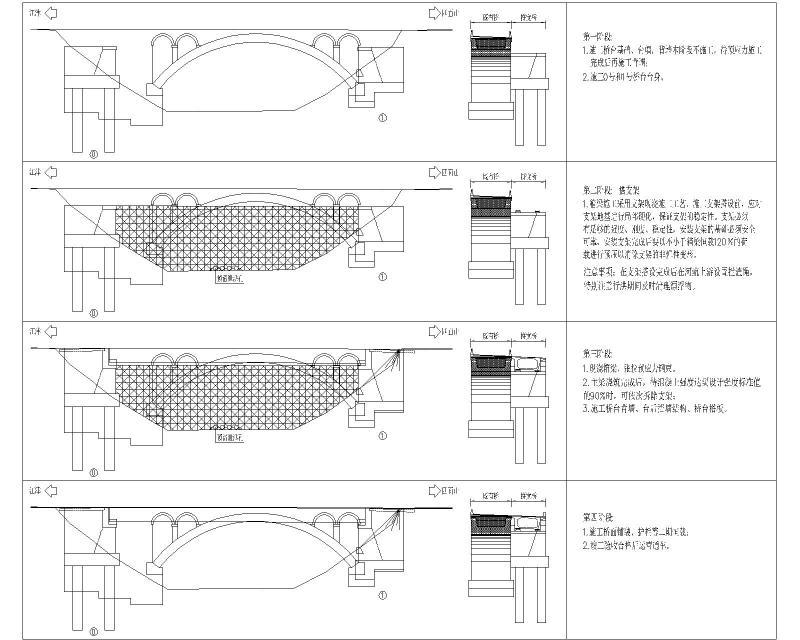

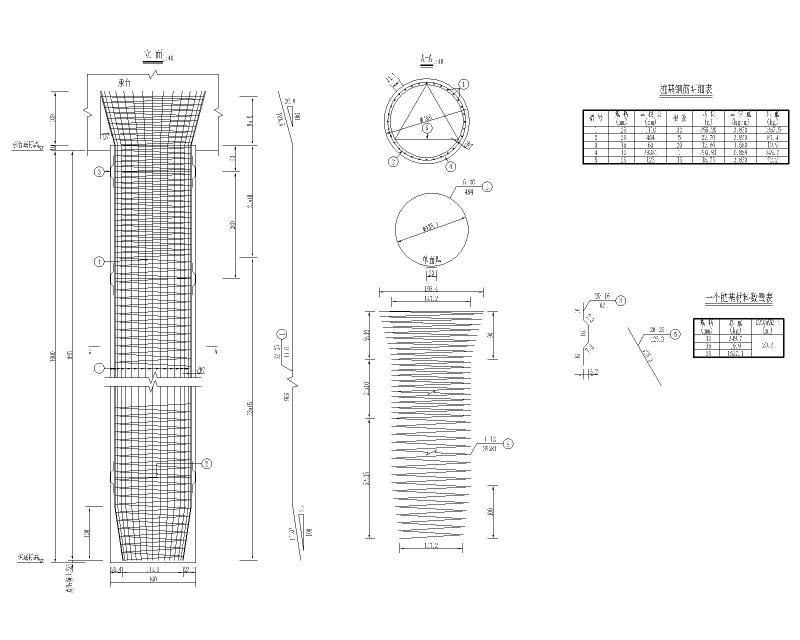

09-15下部钢筋.dwg	0.46 MB
13桩基声测管构造图.dwg	0.13 MB
16 支座结构平面布置图.dwg	0.12 MB
17 支座结构构造图.dwg	0.13 MB
18 箱梁一般构造图.dwg	0.6 MB
19 预应力箱梁钢束构造图.dwg	0.14 MB
19桥面设计标高图1.dwg	0.11 MB
27 28伸缩缝、铺装.dwg	0.16 MB
27 伸缩缝一般构造图.dwg	0.07 MB
29 混凝土护栏构造图.dwg	0.26 MB
32 桥面排水构造图.dwg	0.22 MB
33桥台锥坡一般构造图.dwg	0.52 MB
35-38 路线平纵横.dwg	3.63 MB
S4-39标线交通组织.dwg	0.23 MB
TK.dwg	0.13 MB
1 设计说明OK.doc	7.89 MB
1 跃进桥工程数量表610.xls	0.05 MB
S-0 Ŀ¼.xls	0.03 MB
