单跨130米的复式钢箱提篮拱桥施工方案(97页)(混凝土结构)

[复制链接]

0

主题

0

帖子

1067

积分

超级版主

Rank: 8Rank: 8

积分
1067
发表于 2020-4-7 20:27:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 第一部分 工程概述
  • 一、项目概要
  • 二、建筑设计结构形式
  • 三、工程量统计
  • 四、编制依据
  • 第二部分 制作及安装组织机构
  • 一、主要负责人
  • 二、厂内制造人员组织配备图
  • 三、现场 项目经理 部组织配备
  • 第三部分 工厂制作方案
  • 一、厂内制造计划
  • 二、厂内施工资源配备
  • 三、构件制造流程图
  • 四、原材料供应及品质保证
  • 五、钢结构制作工艺
  • 六、焊接工艺
  • 七、除锈与防腐施工
  • 第四部分 现场安装方案
  • 一、现场安装 进度计划
  • 二、施工现场资源配备及构件运输
  • 三、钢构件现场施工
  • 第五部分 质量、安全、工期保证措施
  • 一、工程质量措施
  • 二、工期保证措施
  • 三、 安全文明施工 保证措施

附件详情

项目概要:
主桥长130米,采用单跨130m中承式钢箱拱桥。拱座采用分离式实心混凝土结构,桩基础采用Ф2500mm钻孔灌注桩,行列式布置。
工期要求:300天(四个月备料加工,六个月安装)。
......
建筑设计结构形式:
主桥采用单跨跨径130米的复式钢箱提篮拱桥,结构体系为中承式钢构无铰拱,拱脚与基础固结,正交异型钢桥面与拱肋固结。本处施工主要以运河主桥主体结构安装进行说明。
运河主桥结构横桥向共设4片拱肋,其中主拱肋2片,铅垂布置,拱肋横向间距34米;副拱肋2片,内倾17.5°。主、副拱肋拱顶横向间距3.0米,拱脚横向间距13.247米,间距在竖直面内线形加宽。主副拱肋间设钢箱横撑连接,全桥共设11对共22支横撑。拱轴曲线在铅直面内投影均为二次抛物线,拱肋矢高均为32.5米,矢跨比为1/4。
主桥桥面系采用纵横梁体系,正交异性桥面板构造。纵梁横桥向对应主拱肋位置布置,全桥布置2道,采用焊接钢箱截面。横梁采用钢板梁构造,为三跨连续梁结构,横梁布置间距为2.5m。
......
,共83页。

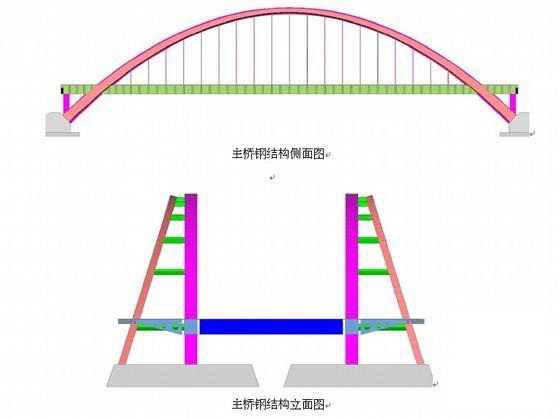

主桥钢结构图

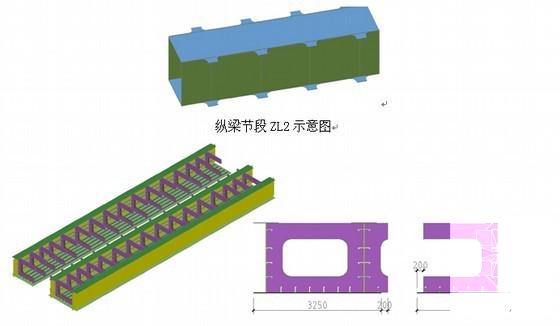

梁段图

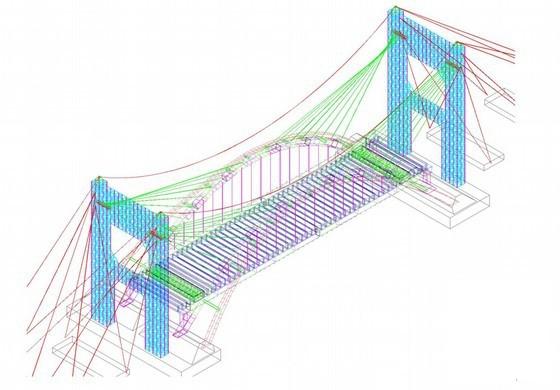

节段安装图

混凝土拱桥施工方案 - 1
第 1 张图
混凝土拱桥施工方案 - 2
第 2 张图
混凝土拱桥施工方案 - 3
第 3 张图
混凝土拱桥施工方案 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-7 20:27:56上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ecwffs2d1e0e02f0.rar

4.67 MB

售价: 100 积分    赚积分
