一、概述

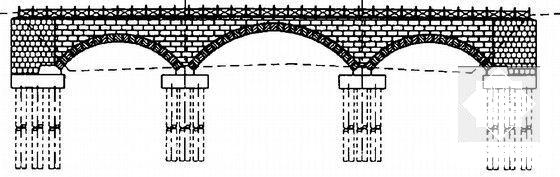

石拱桥是一种古老的桥型，又是一种充满生机的桥型。石拱桥因其具有外形美观，拱架测量放样应以桥台中心线和桥中心线二个方向的基准进行引测…………
1.1、拱图放样：
均须先在放样台上放出拱圈大样，以确定拱块形状尺寸，拱圈分段位置，以及各杆件的位置和尺寸，大样比例采用1﹕1。放样平台可选择桥台附近的空地上，三个桥孔的的场地，场地按基石和平整。将各排拱石和辐射形缝位置用墨线划在模板上，拱孤实际长度应包括设置预拱度后拱孤的加长和墩台以及拱架施工中的允许误差。拱孤增加的长度可平均摊入各砌筑缝中，但应保持两个半跨的对称和拱顶位置居中…………

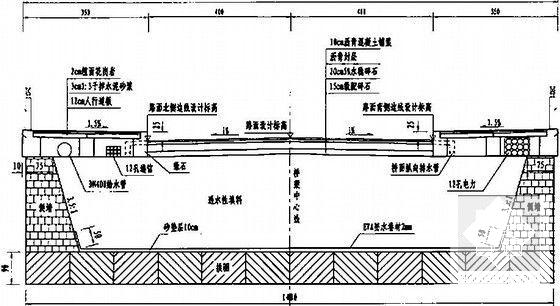

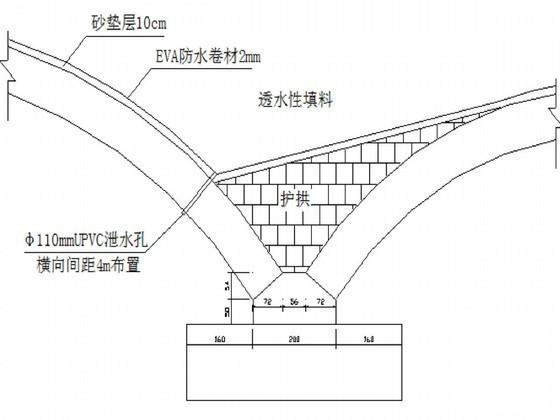

拱圈采用M15浆砌粗石料，块石强度大于MU50，外露面1:2.5砂浆勾缝。主拱圈横向宽度为12.8m，拱圈厚度为90cm…………
二、拱圈施工技术
2.1、测量放样

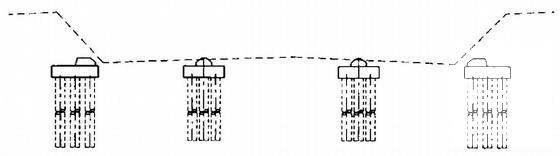

（1）浇筑10cm垫层，用全站仪将桥梁轴线定出，然后轴向每120cm，横向每120cm打上网格线，布置基础…………

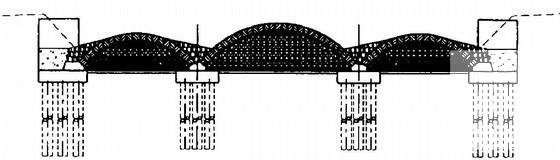

（2）采用钢管满堂支架布式拱架，制定拱架施工图，模板采用122×244cm竹胶板拼装…………
（3）根据拱架施工图，加工各杆件。节点构造力求简单，制作时采用简单的接榫…………
（4）安装立柱、拉杆、斜撑、夹木及弓形木等杆件，施工时要进行等载预压以消除非弹性变形，要经常测各立杆高程（减去模板、垫木和横梁的高度），以准确的控制拱架弧度，最后安装模板…………
（5）拱圈和拱上结构所用砌块的规格应符合设计规定，施工时应按设计留置设计预拱度。砌筑拱圈工作前，应先检查拱架和模板，在质量和安全等方面均符合要求方可开始砌筑…………
（6）拱圈的辐射缝应垂直于轴线，石缝宽度为1～2cm。加工的石料按样板的规定的长度开凿尺寸可小于样板，但误差应在5mm以下。相邻两排的砌缝应互相错开，错开的间距不小于10cm，根据我们桥台采用64cm（参数）、石石缝宽为1～2cm…………
2.2、支架预压
支架安装完成并铺设底模后，应通过预压检查各种工况下支架构件的应力，应变与理论值的差异；支架变形是否在容许范围之内，并实测支架各控制点处的挠度；通过预压消除支架构建各部位之间的间隙和非弹性形变，消除支架基础的非弹性形变…………
支架预压荷载一般按理论值荷载的50%、80%、100%和120%进行逐步加载，加载时在拱顶、拱脚、拱跨1/4和基础顶面等处设置测点进行观测，预压在加载50%和120%理论荷载后停止加载，进行12h的支架沉降、变位的连续观测。在120%理论荷载加上后，连续观测48h的支架沉降、变位，在其均小于1mm时，则认为地基沉降基本稳定…………

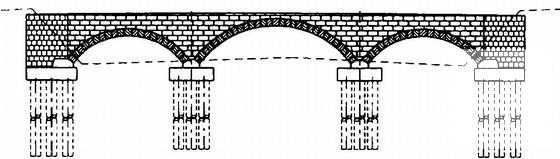

拱圈的砌筑按编号的顺序取用石料，砌筑时砌缝砂浆应铺填饱满，其侧面砌缝可填塞砂浆，用括刀捣实，当砌缝较陡时，可在拱石间先嵌入与砌缝同宽的撬棍拔垫，然后分层填塞砂浆捣实。填塞完毕后在抽出撬棍…………
