6、洞口工程施工方法、工艺
6.1、总体方案
隧道洞口左右线地面横坡较缓，纵坡较陡，为了开挖方便，将采取放坡开挖，开挖坡率1：1，并结合砂浆锚杆、钢筋网进行喷混，三维网植草护面等临时支护措施。由于坡体主要为强风化岩，坡体容易坍塌，所以施工时应加强支护…………
在对洞门、边仰坡按设计放线后，采用以挖掘机开挖为主，如遇岩层较硬或遇较大孤石，则采用松动爆破，将孤石震裂，岩石震松，然后以挖掘机挖掘，并用风镐辅以开挖。以此减少对洞口风化严重部分围岩的扰动保证顺利进洞…………
在开挖边仰坡的同时，认真仔细地观察边仰坡土体的稳定性如若土体不稳或有滑动迹象，对边仰坡进行及时的加固和防护措施，以保证施工安全…………
在开挖前修建天沟，在边仰坡基本就位后，施工管棚及洞门，及时修建排水沟、截水沟等排水系统，防止地表水冲刷及渗透，影响成洞及施工安全…………
6.2、施工步骤
首先施工边仰坡，并施工洞口边仰坡截水沟，以截排地表水，截水天沟距边仰坡开挖边缘不小于5m，沟底至衬砌拱顶外缘的高度不小于1.0m。排水沟与路基排水系统相衔接或排入洞口河沟中…………
6.3、施工测量
开工前，测量工程师按（JTJ061-99）《公路勘测规范》洞外控制测量的有关规定进行一切必要的测量和计算工作，并将为此工作而采取的方法，报监理工程师批准。隧道洞口设立了中线标点及两个后视点桩和两个水准点，并进行联测，核实精度。隧道中线和高程，应符合（JTJ061-99）《公路勘测规范》所要求的隧道内两相向施工中线在贯通面上的极限贯通误差的规定。复测设计中线，并在洞口布设导线网联测进出洞口方向，达到设计精度，进出口高程进行复测闭合，采用统一高程。利用坐标法将隧道测量中线及边仰坡坡脚的位置实地放出并测量地面高程，根据地形条件调整坡脚位置及洞门位置，并与驻地监理工程师报告、现场签认…………
6.4、边仰坡开挖、支护施工方法及工艺
6.4.2、护坡清理
隧道洞口土石方开挖前，先清除边仰坡上的浮土、危石，做好边仰坡的施工排水设施，以防地表水冲刷而造成边仰坡失稳…………
6.4.3、边仰坡开挖
根据边坡地层情况，选择机械直接开挖或采用钻孔控制爆破开挖。若为松软砂土层类和石块层可直接选用机械开挖，若为中、强风化岩层无法用推土机或挖机。首先进行洞口边、仰坡外的截水沟及排水沟施工，然后进行明洞、洞口土石方开挖。开挖采用挖掘机配合自卸汽车运输，边坡、仰坡自上而下逐段开挖并及时按设计图纸进行临时支护。对于需要爆破路段，采用小型松动爆破等控制爆破方法，以尽量减少对围岩的扰动。洞口土石方及排水防护工程完成后再进行明洞及洞门施工。洞门混凝土采用满堂支架现浇，混凝土采用拌和站集中拌和，混凝土运输车运输，泵送混凝土入模，浇筑严格按对称原则进行；洞口的浆砌工程严格按施工技术规范要求进行…………
共18页

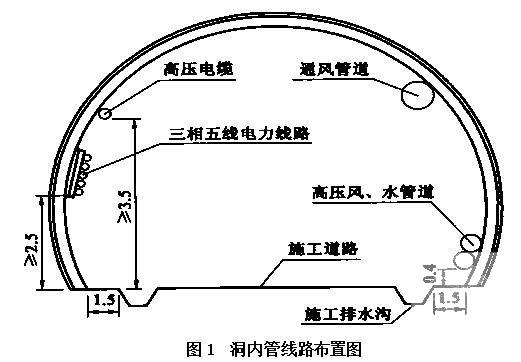

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
