跨长江公路大桥设计CAD图纸(钢管混凝土拱桥)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该桥为钢管混凝土拱桥，净跨460米。
图纸内容：主拱圈、钢管砼、盖梁、吊杆及拱上立柱横梁等计算图，全桥钢结构加工、土建安装工程量汇总，总体布置图，主拱圈、拱肋、拱上立柱、吊杆、拱顶贺龙、拱座等构造图，标准断面图，伸缩缝、人行道、横隔板构造以及钢筋布置图，预应力钢束布置图，钢管桁架扣索体系、塔顶索鞍构造图，桥台构造图等共108张图。

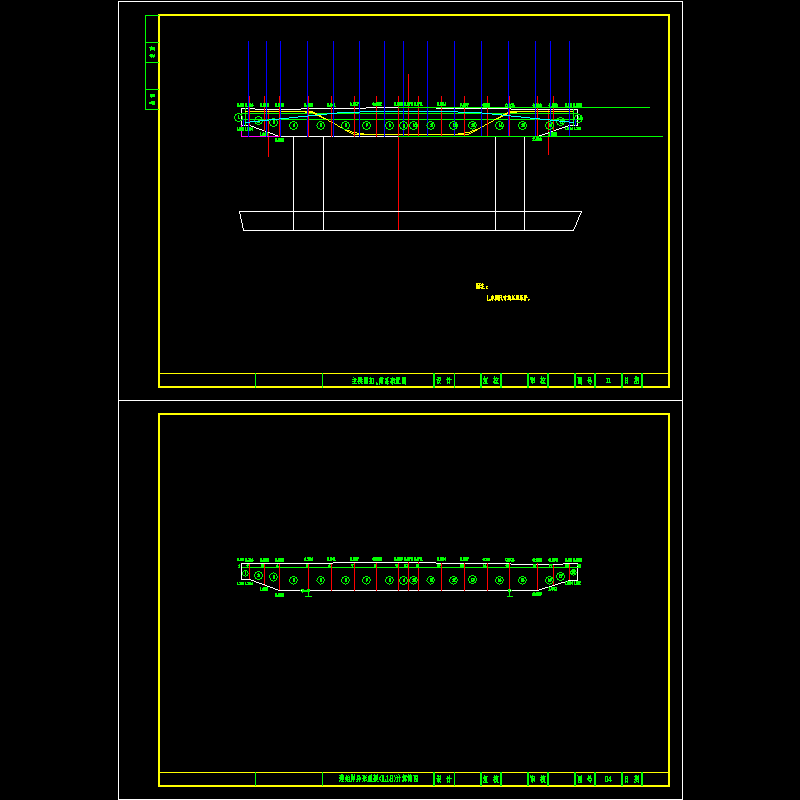

04 建始岸异形盖梁(l18)计算简图.dwg

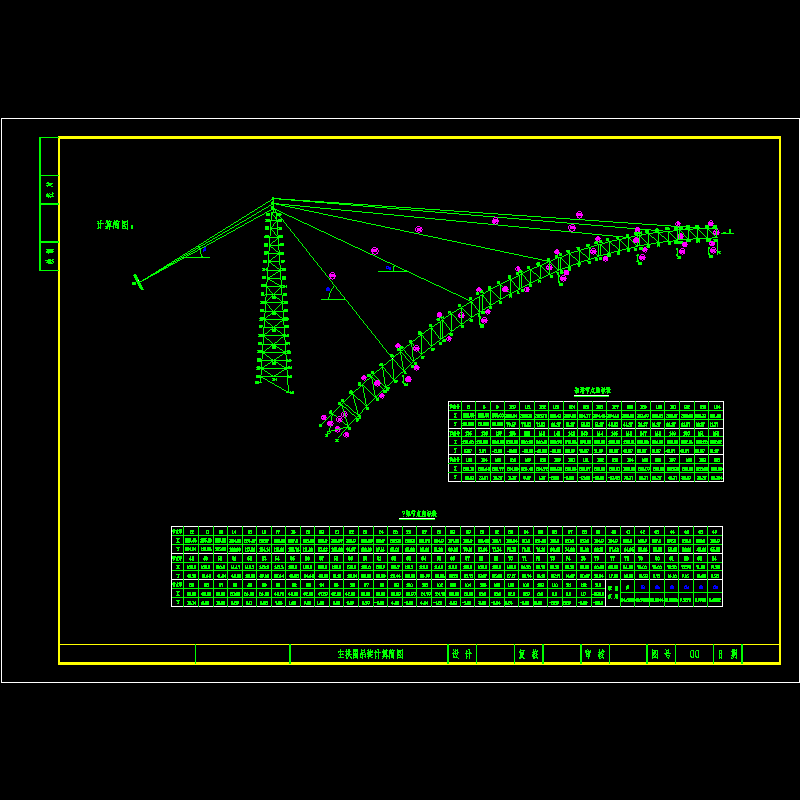

00 主拱圈吊装计算简图.dwg

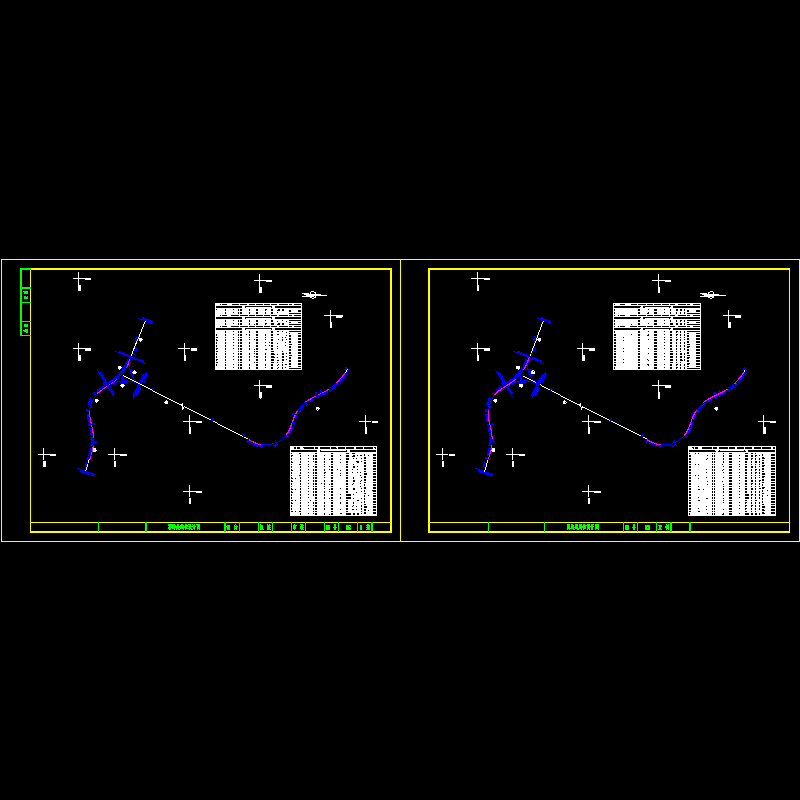

02 桥跨处线位设计图.dwg

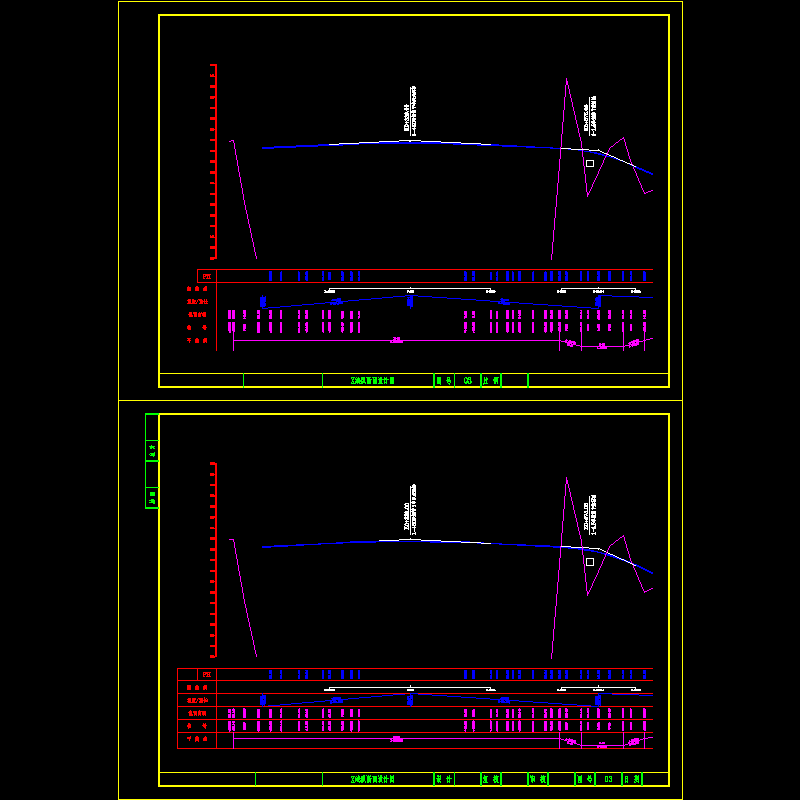

03 x线纵断面设计图.dwg

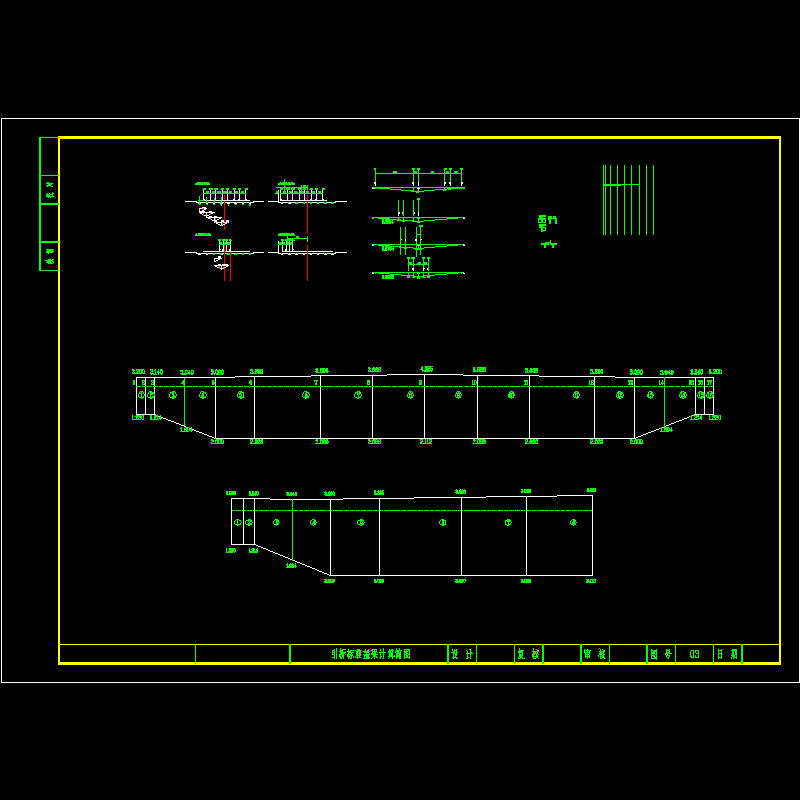

03 引桥标准盖梁计算简图.dwg

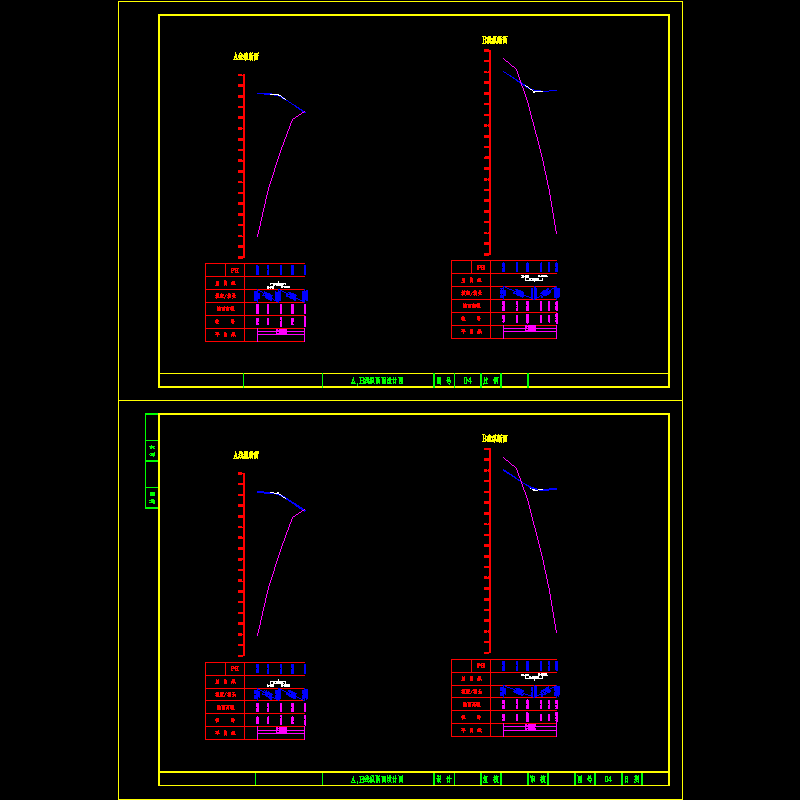

04 a,b线纵断面设计图.dwg

05 建始岸异形盖梁(l19)计算简图.dwg

05 建始岸引道平面设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
