1.主要设计参数
（1）设计荷载：均布活载0.7kN/m，集中活载5.0kN，均布恒载3.0kN/m；
（2）电动机：
型号： ZDY1 21-4
数量： 8
总功率： 0.8x8=6.4KW；
总扭矩： 5.54x8=44.32N.m
转速： 1380 r/min
总静制动力矩： 8.38x8=66.72 N.m
3.减速比：减速箱减速比： （90/30）x（112/18）=18.667
轮缘减速比： 49/10=4.9
总速比： 18.67x4.9=91.467
4.检查车工作速度： 7.3 m/min
5.最大轴距： 3400mm
轮距： 14000mm
整车全长： 32511mm
6.检查车 架宽： 1900mm，高：1810mm；
7.检查车 架至箱梁底部距离： 1020mm
8.检查车台数： 6
2.计算方法
构件、零件、标准件按总体受力分析的结果进行设计和验算。

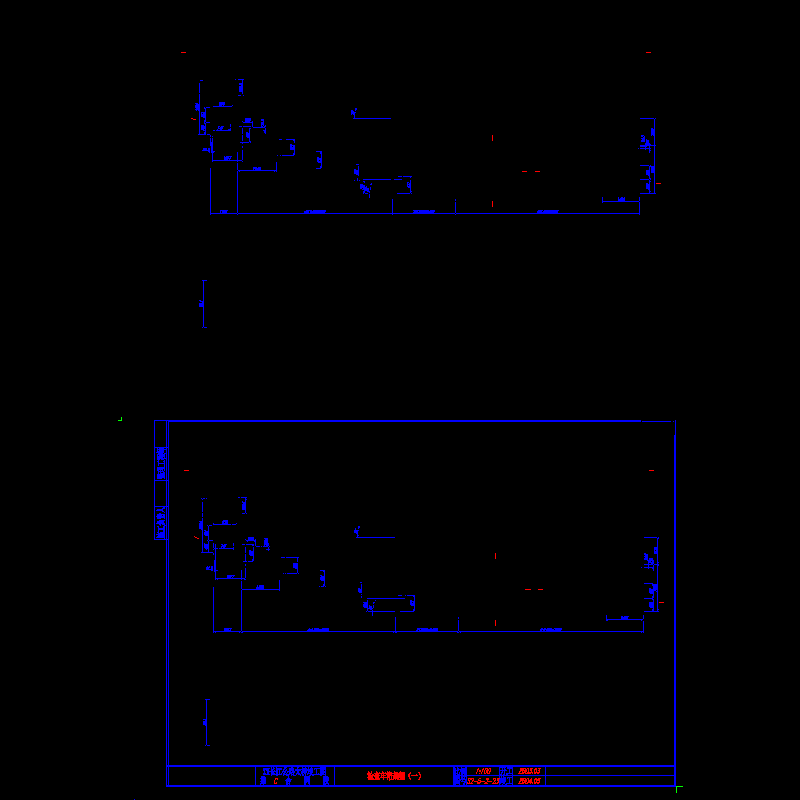

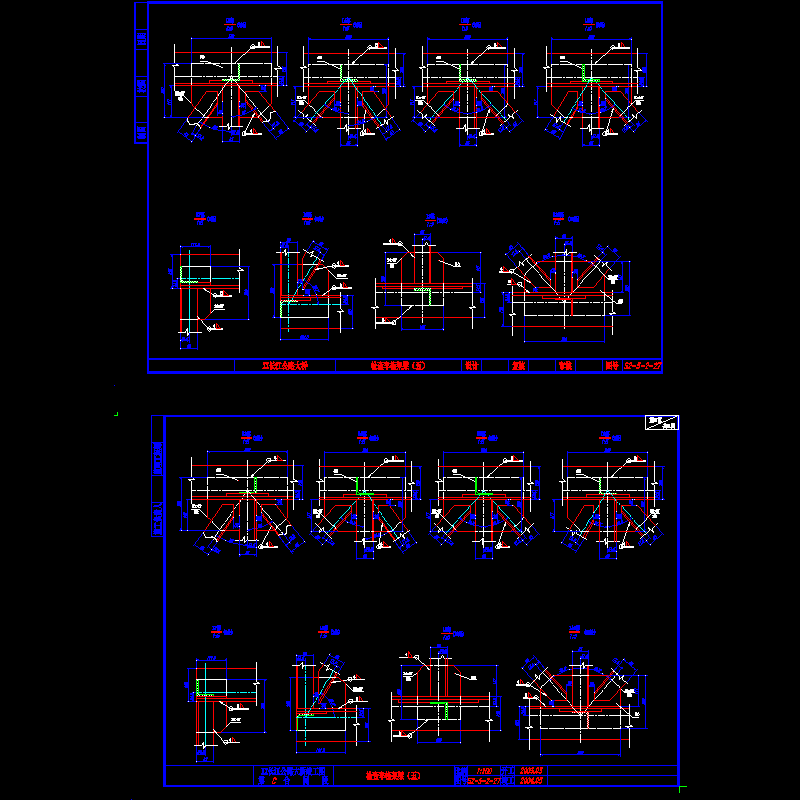

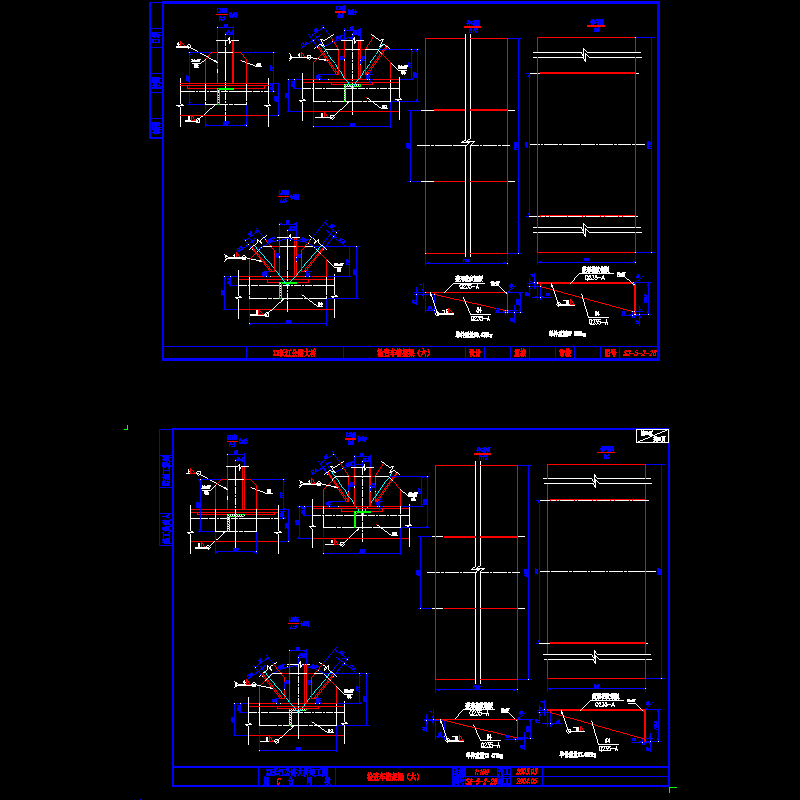

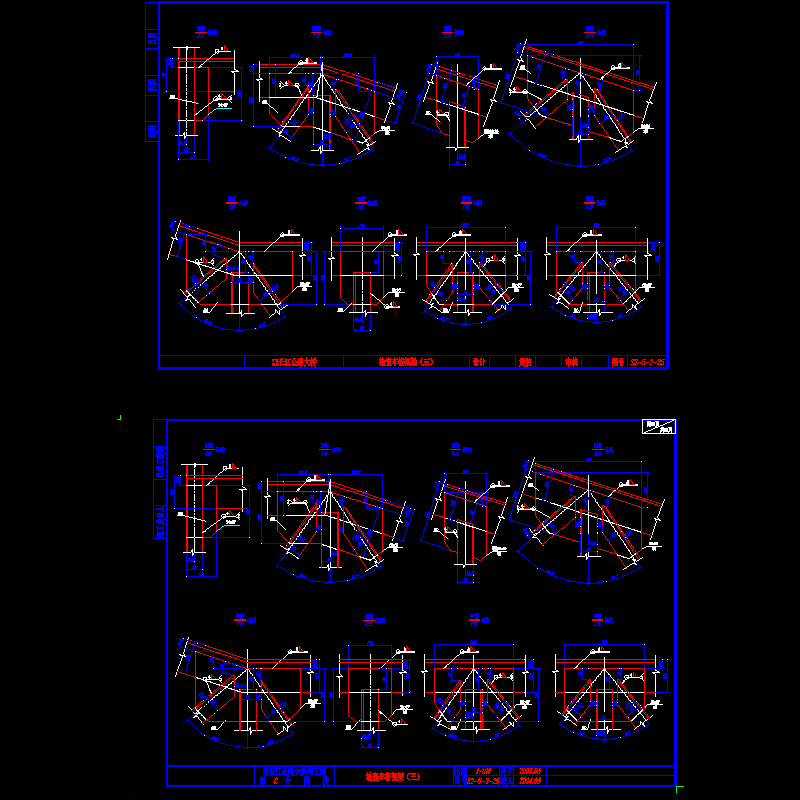

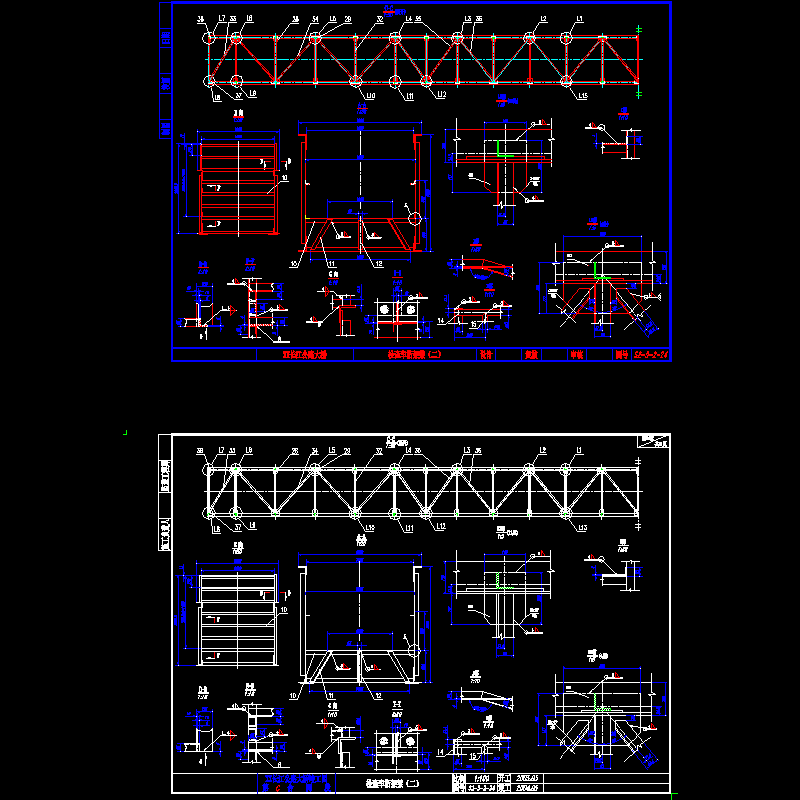

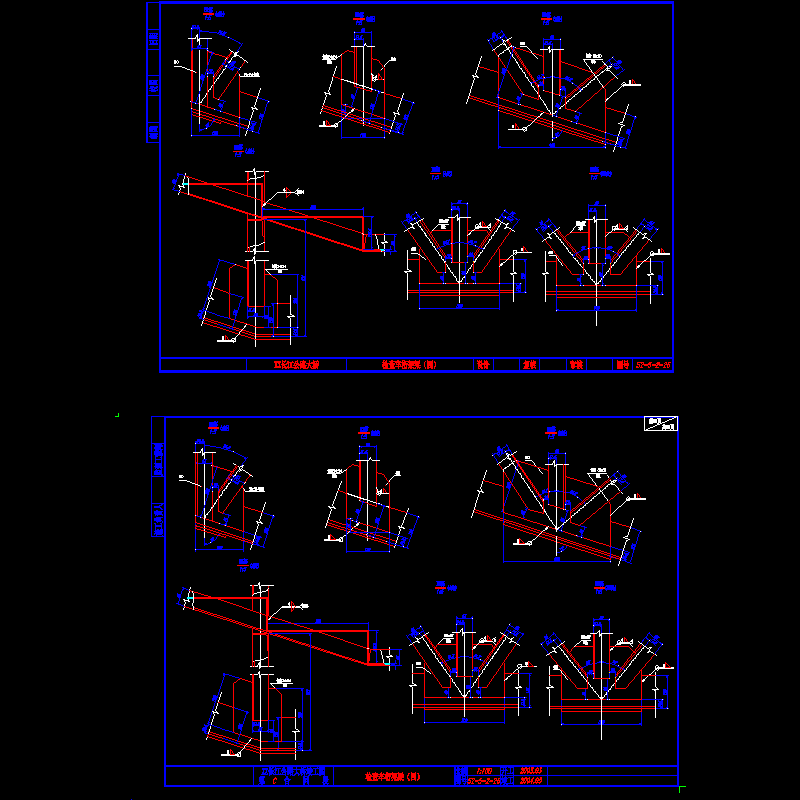

s2-5-2-23.dwg
s2-5-2-24.dwg
s2-5-2-25.dwg
s2-5-2-26.dwg
s2-5-2-27.dwg
s2-5-2-28.dwg
s2-5-2-29.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
