[CAD图]桥梁栏杆(石质)(构件)(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1, 栏杆石料为乐清青石,有节理不能用,接头均用榫接,并用环氧砂浆嵌缝.嵌缝砂浆颜色要与石料颜色相同,安装时及时将栏杆冲洗干净.
2, 凸面线条部分采用三面剁斧,凹面(影点部位)采用点凿,扶手与柱顶部分用三面剁斧.
3, 由于栏杆加工均为定型加工,尺寸无调整余地,因此要求加工尺寸都必须准确严密.运输,安装时严防构件断裂.
4, 桥中间的一块板不设凹凸面,用来书写桥名.
5， 栏杆抱鼓全厚13cm,凹缝深1.5cm.
6， 单侧栏杆布置为：150 20 4 10 10x197.6 10 4 20 150=2344cm.

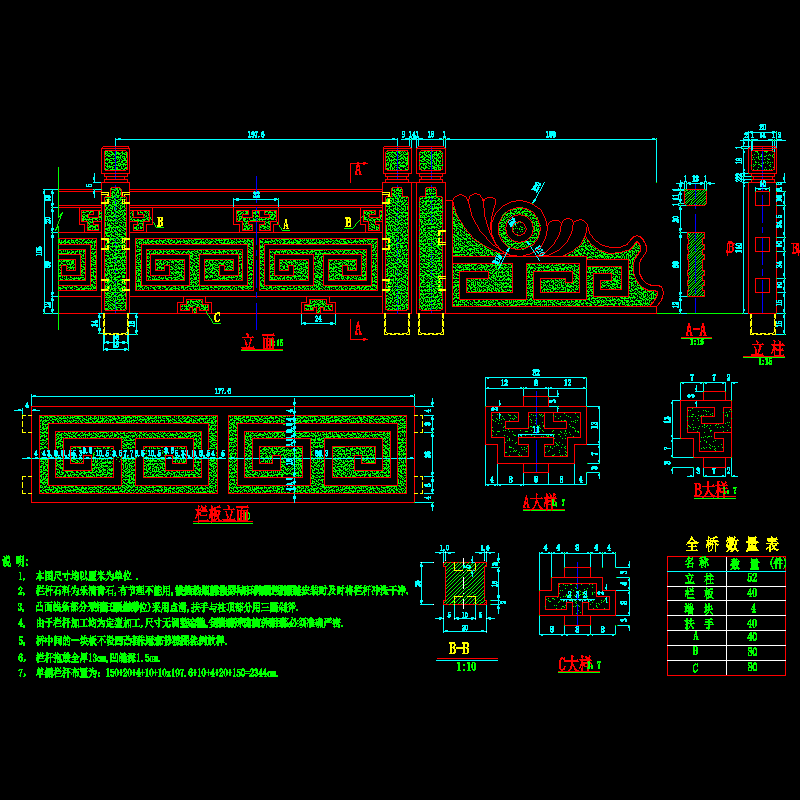

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
