一份高速公路大桥设计CAD图纸

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

主要技术标准 　　1、道路等级：城市主干道； 　　2、计算行车速度：60Km/h； 　　3、主桥全长约为606m； 　　4、桥面净宽39m：1.5m（人行道） 2.0 m（吊索区） 4×3.75m（行车道） 0.25（路缘带） 1.5m（分隔带） 0.25（路缘带） 4×3.75m 2.0m（吊索区） 1.5m（人行道）； 　　5、设计荷载：城市-A级，人群 3.5KN/m2，校核荷载：汽车-超20级，挂-120级； 　　6、设计洪水频率：百年一遇，校核水位：三百年一遇； 　　7、通航标准：Ⅲ（3）级通航，通航孔最少不小于4个通航孔。 　　共125张图纸并附有设计说明。

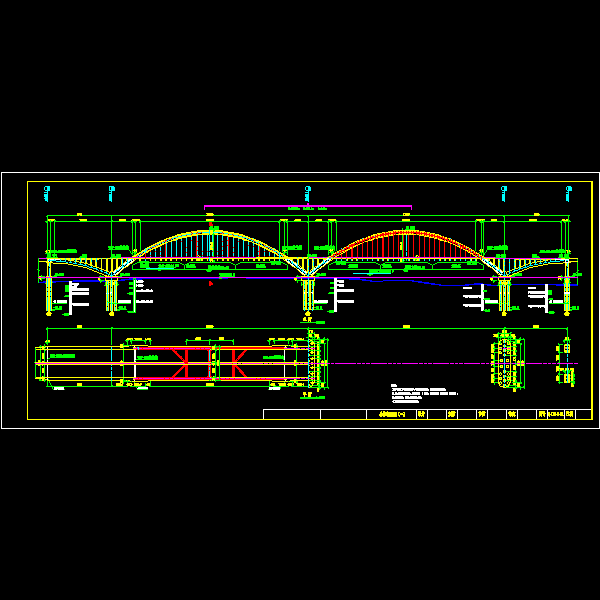

第 1 张图

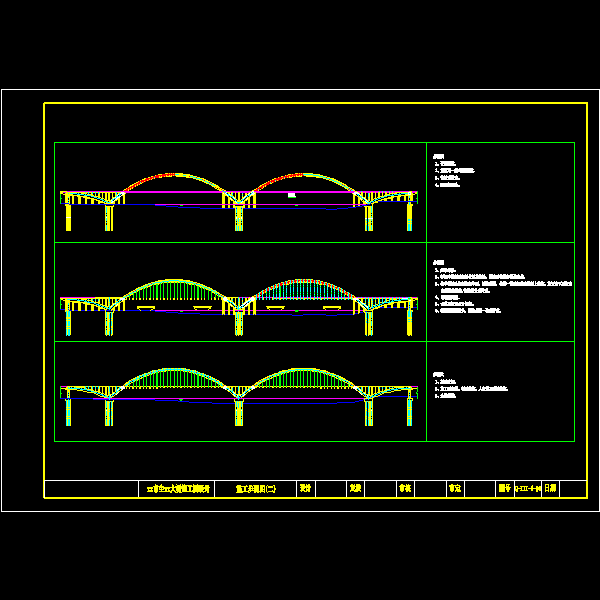

第 2 张图

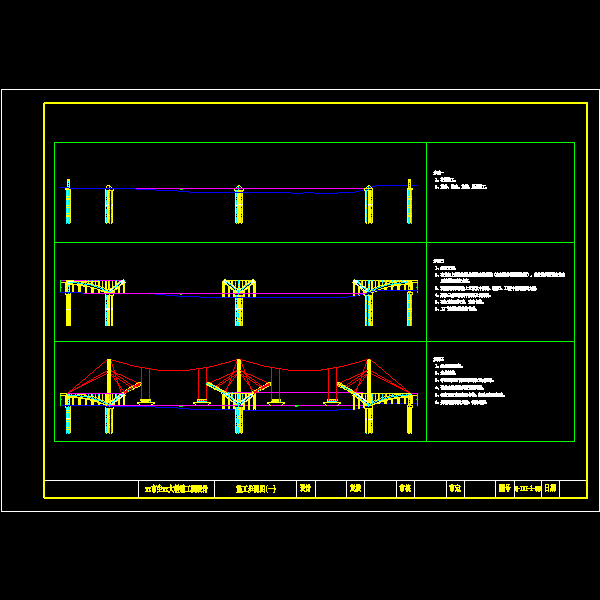

第 3 张图

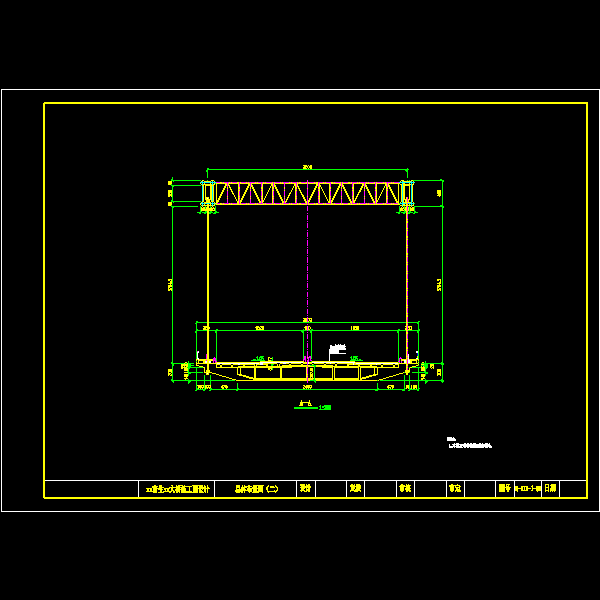

第 4 张图

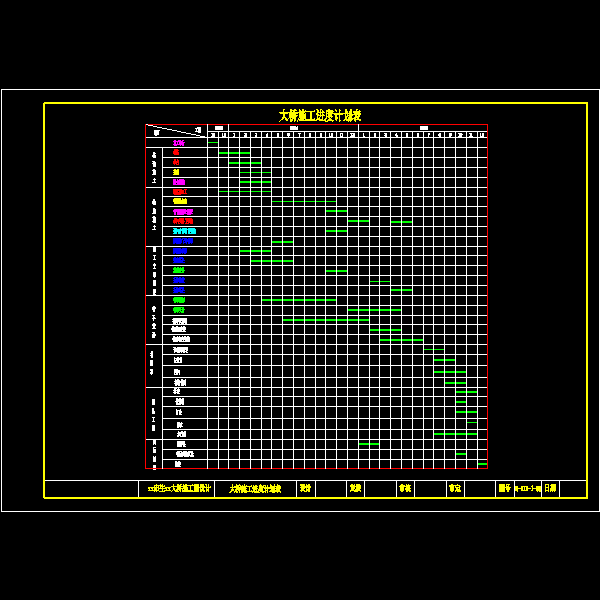

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
