二连浩特至国家高速公路大桥双壁钢围堰设计CAD图纸

附件详情

图纸内容包括钢围堰总图、钢围堰分块平面图、内支撑图以及各个块结构图。
围堰安装:
1、围堰按设计分块制造完成后,运至水上的拼装船上进行逐块拼装,每节拼装完成必须对新拼缝进行水密性试验,合格后方可进行下一节组拼。
2、围堰拼装完成第一节后,由水上龙门吊机起吊下水,定位后立即在第一节上进行第二节分块拼装,安装内支撑。
3、拼装完成第二节及内支撑后注水下沉至拼装要求标高进行第三节分块拼装。
4、围堰定位,注水下沉至设计标高。
5、围堰吸泥封底,等待强度到达100%后,抽水进行承台施工。
6、钢围堰计算按吃水深度7.2m计算,仅核算一种工况:围堰抽水施工承台。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

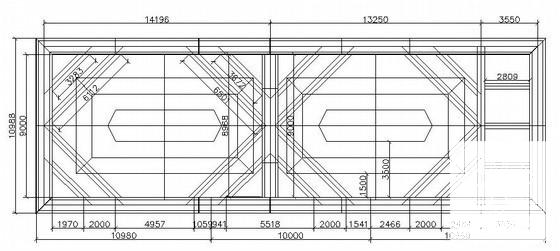

  • 高速公路设计图纸 - 1
    高速公路设计图纸 - 1

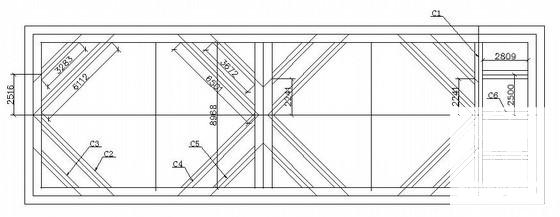

  • 高速公路设计图纸 - 2
    高速公路设计图纸 - 2

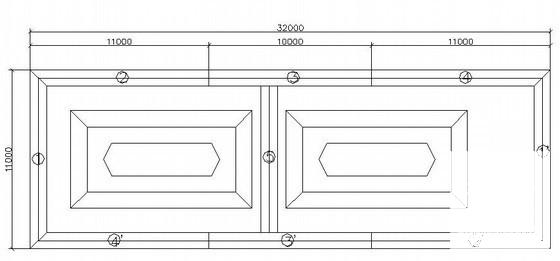

  • 高速公路设计图纸 - 3
    高速公路设计图纸 - 3

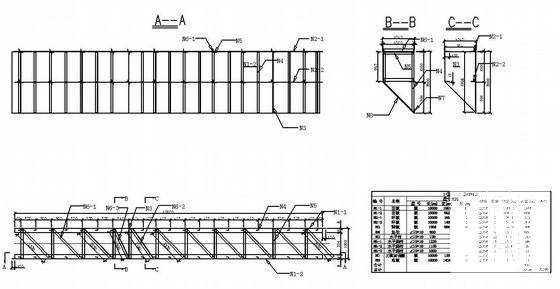

  • 高速公路设计图纸 - 4
