高速公路特大桥工程施工方案(灌注桩基础)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

八、主要工序的 施工工艺
（一）基础施工
A﹑项目概要
本标段部分桥梁基础采用钻孔灌注桩基础，××特大桥桥位区岩溶非常发育，并且溶洞顶壁很薄，最大溶洞达7m。在施工前必须和设计部门积极联系，对该路段进行详细勘探，明确溶洞的位置及大小，对有溶洞地段应进行逐孔钻探，以确定钻孔深度和桩底标高…………
B、钻孔灌注桩 施工工艺
根据钻孔直径、桩基深度及地层地质等情况，选择正循环冲击钻机，主要型号为GPCS-15型及GPCS-20型。主要 施工工艺 如下：
①场地平整
a、水中桩基： 赤沙河桥部分钻孔灌注桩在水中，但水深较小，为满足桩基和下部施工时需要，采用围堰筑岛，作为钻孔工作平台。以后的施工程序与陆地钻孔相同…………
b、陆上桩基：
根据桩顶设计标高，自然地面高程用机械配合人工平整场地，按钻孔平面布置修筑钻孔机械、砼浇筑机械进场出场道路。场地面积要满足摆放钻机，挖设泥浆及沉淀池等需要…………
②桩位复核
根据提供的轴线桩，利用全站仪和经过检验的钢尺，定出孔位中心桩，测放出孔位桩，并在孔位桩四周对平台布置四根控制桩，经复核无误，监理工程师认可后，用表格形式交给钻机操作人员，以便于保护现场桩位…………
③埋设护筒、挖设泥浆池及沉淀池:根据测定的孔位中心桩，埋置护筒，程序如下：
a、根据中心桩开挖孔口，孔口直径要比桩径大40cm…………
b、安装护筒：按照孔位中心桩和护筒高度，将护筒固定，护筒外围夯填粘土，用细线拉十字，将孔位中心桩反映在护筒中，并用红漆作标志。护筒全部采用钢护筒，用壁厚6mm的钢板卷制而成，以做到护筒坚实、不漏水；护筒应高出地面30厘米，并高于地下或孔外水位1-2M…………
c、挖掉中心留土…………
d、在孔口5m以外，开挖泥浆池和沉淀池，在护筒缺口和泥浆池之间用泥浆沟连接起来…………
④钻机就位: 护筒等各项准备工作完成后，就可将钻机移到位，要将钻头的钻尖准确对准孔位中心，具体方法是在护筒作标记处用细线连成十字架，钻头中心对准细线十字交叉点…………
⑤钻孔：按钻进工艺、机械技术要求及钻孔操作要点进行。在钻进过程中，要随时根据钻机情况、土层土质、泥浆比重等调整钻头压力和钻机转速。泥浆由水、粘土或膨润土和添加剂组成，置于护筒内，利用循环钻机搅拌，注意泥浆性能指标的测试，直到符合要求，泥浆的各项性能指标如下…………
共33页

支架搭设及底模安装

桥面系及附属工程的施工

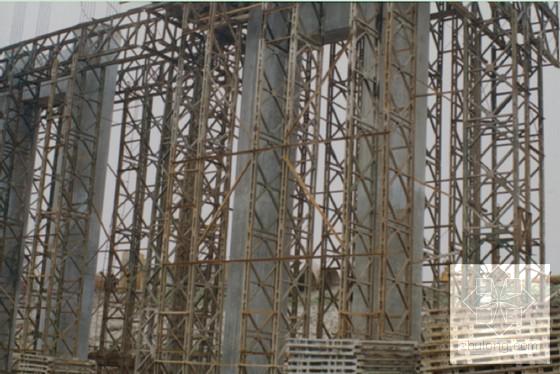

第 1 张图

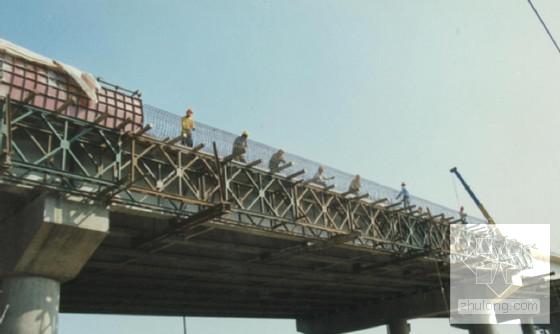

第 2 张图

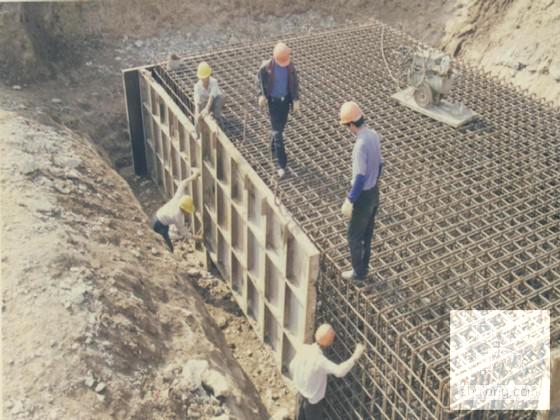

第 3 张图
