1×20m单跨石砌板拱桥病害处治施工图纸cad构造图

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：30m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：圬工桥

该附件为： 1×20.0m 单跨石砌板拱桥病害处治施工图cad ，格式为dwg word，同类工程可下载参考

一、项目概要：

1. 桥梁全长30m，桥面全宽 10.0m，上部结构为 1×20.0m 的石砌板拱。桥台采用石砌U 形重力式桥台，基础为明挖扩大基础；桥面铺装采用沥青混凝土；桥面石砌护栏，未设置伸缩缝。
2. 根据对该桥做的检查：根据本次检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代）对银月桥技术状况进行评定。该桥技术状况评定等级为3类（分层综合评定法），有中等缺损，尚能维持正常使用。
3. 该桥目前存在的主要病害有：（1）拱上结构裂缝，实腹拱的侧墙变形。（2）主拱圈渗水结晶。（3）0#桥台有渗水青苔现象。（4）1#桥台基础冲刷、淘空。（5）河床局部生活垃圾及杂草杂物。（6）0#台右侧桥面铺装裂缝局部未封闭，开裂处台背填土轻微下沉。（7）桥面未设泄水孔。

二、编制依据：

（1）《公路桥涵设计通用规范》（JTG D60-近代）

（2）《公路圬工桥涵设计规范》（JTG D61-近代）

（3）《公路桥梁加固设计规范》（JTG/T J22-近代）

（4）《公路桥梁加固施工技术规范》(JTG/T J23-近代)

（5）《混凝土结构设计规范》（GB 50010-近代）

（6）《公路钢筋混凝土及预应力混凝土桥涵规范》（JTG 3362—2018）

（7）《公路交通安全设施设计规范》（JTG D81-2017）

三、相关图片：




以下是该附件的部分文件列表：

文件名称	文件大小
Q-00目录.dwg	0.05 MB
Q-07检修通道断面.dwg	0.16 MB
上海千年公路图框.dwg	0.16 MB
银月桥梁图纸.dwg	5 MB
封面、扉页.doc	0.53 MB
银月桥加固设计说明.doc	1.08 MB

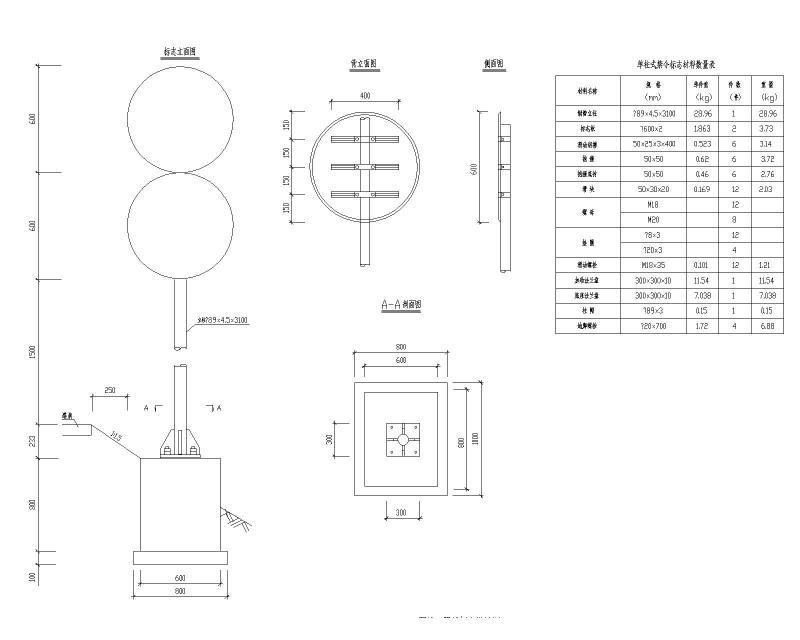

交通标志构造图

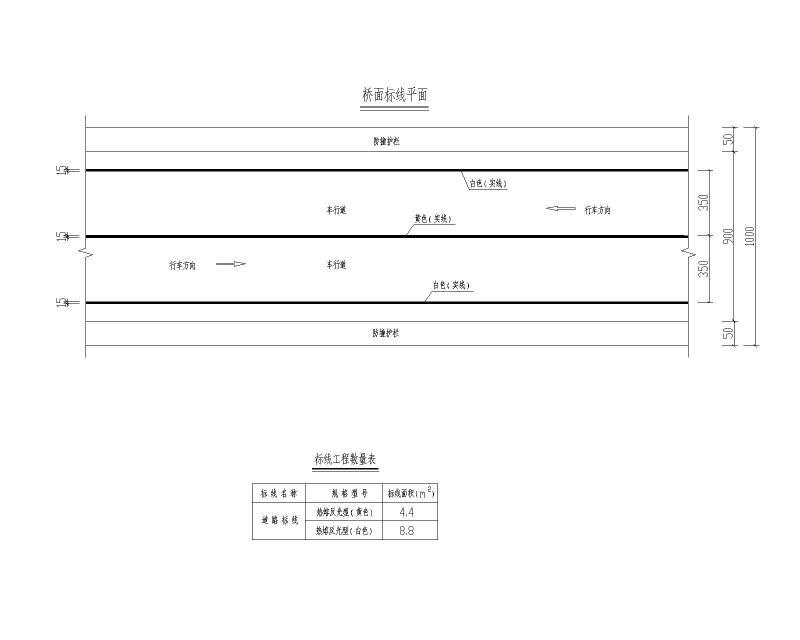

桥面标线设计

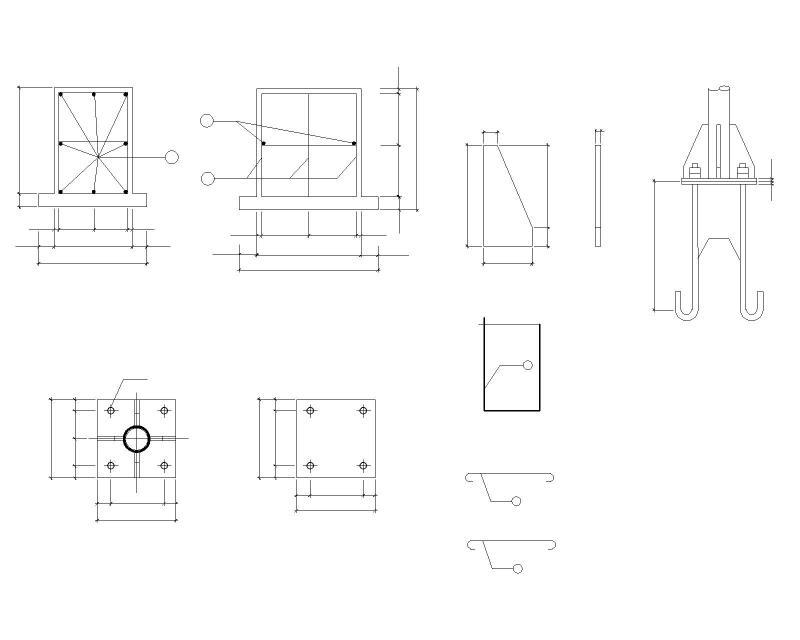

标志基础设计图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
