市政主跨240米中承式悬链线钢管混凝土拱桥竣工图纸和隔仓板构造图

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

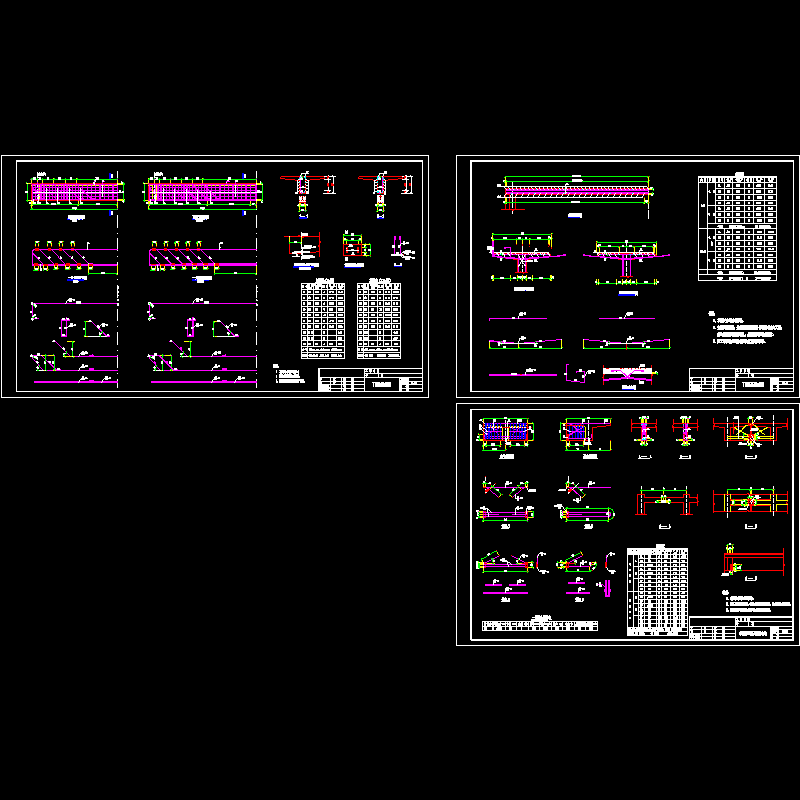

附件详情 【项目概要】 　　 道路等级：城市快速路 设计速度：80km/h 　　 车道布置：双向六车道 桥梁长度：1130.029米 　　 主跨跨径：240米 矢跨比：1/5 　　 拱轴线：悬链线 共轴系数：m=1.5 　　 通航要求：内河三级航道 通航净空：180×10米 　　 主桥形式：中承式钢管混凝土拱桥，拱肋为钢管混凝土桁架结构 　　 引桥：33米预应力混凝土简支T梁、20米预应力混凝土简支空心板 　　【施工方法】 　　 1.主桥上构钢管砼桁架拱拟采用缆索吊装方法施工；2.每条拱肋钢管桁架分若干段在工厂加工好船运至工地吊装、扣挂，直至合拢成拱；3.在上下钢管弦杆中泵送灌注砼形成钢管砼桁架拱，再依设计程序安装吊杆、横梁、行车道板及桥面系，在安装桥面行车系过程中，分批张拉系杆，以平衡主拱推力；4.整个拱肋施工及桥面加载过程中各步骤均要求对称于主拱均衡、同步进行。 　　【图纸内容】 　　 总体布置竣工图；主拱肋构造图；系杆导轮及保护箱；人行道T形梁设计图；全桥桥面铺装；桥面纵横梁布置竣工图；桥面系梁板布置图；肋间横梁牛腿构造图；光纤保护箱布置图；拱肋内横隔构造图；拱肋吊装接头构造竣工图；隔仓板构造图……共51张CAD图纸 　　 总体布置竣工图 人行道T形梁设计图 拱肋吊装接头构造竣工图 光纤保护箱布置图 肋间横梁牛腿构造图

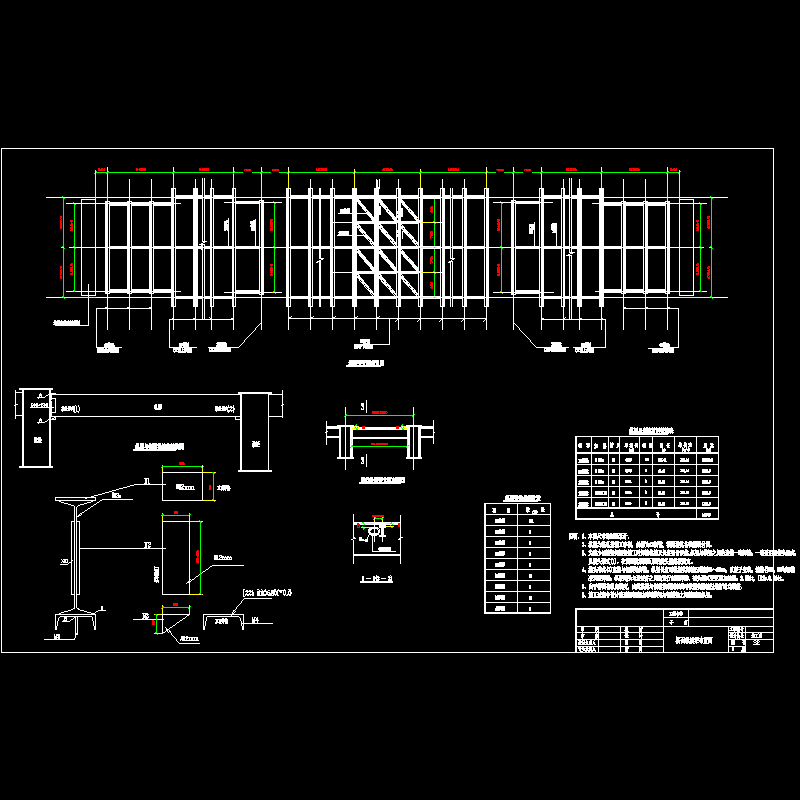

桥面纵横梁布置竣工图.dwg

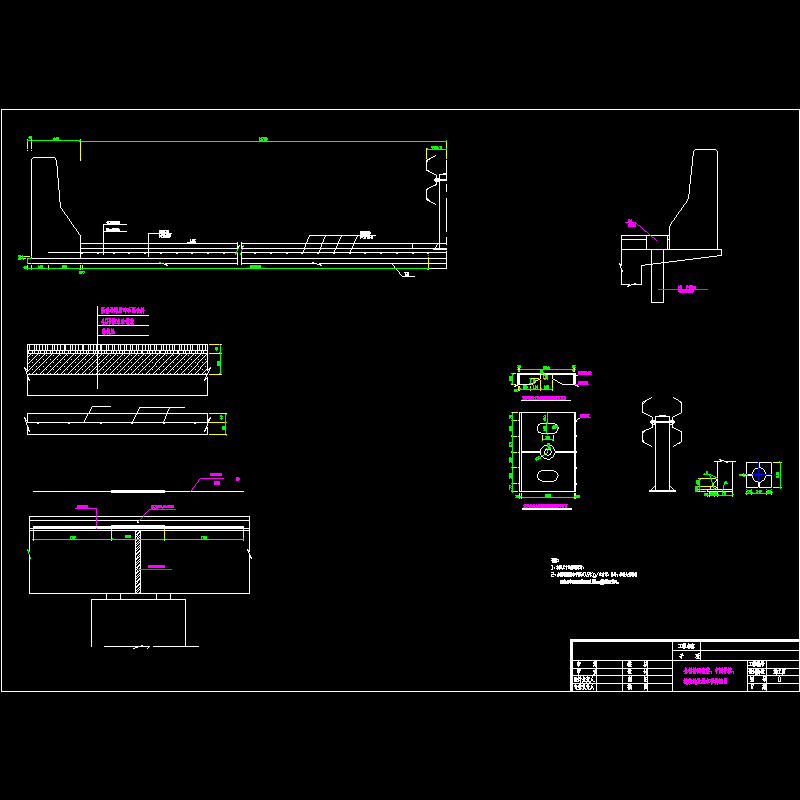

全桥桥面铺.dwg

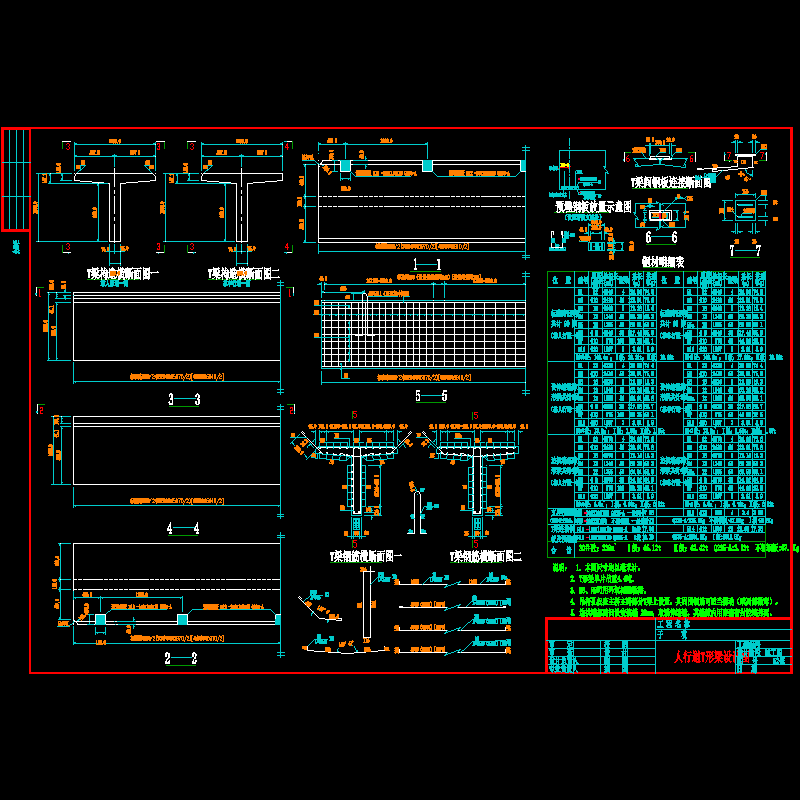

人行道t形梁设计图.dwg

小t梁.dwg

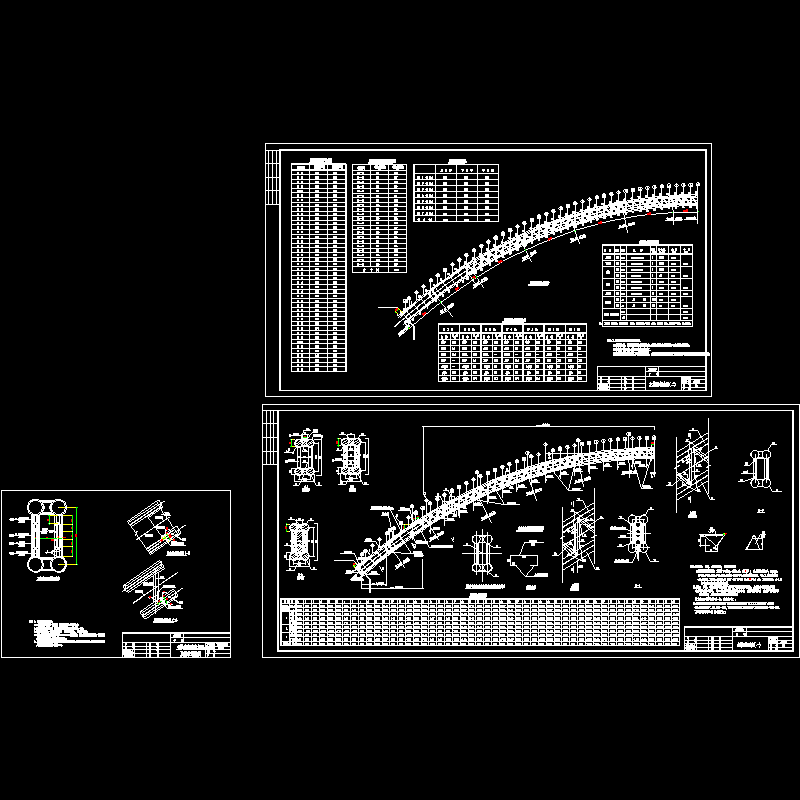

主拱肋构造图(一、二).dwg

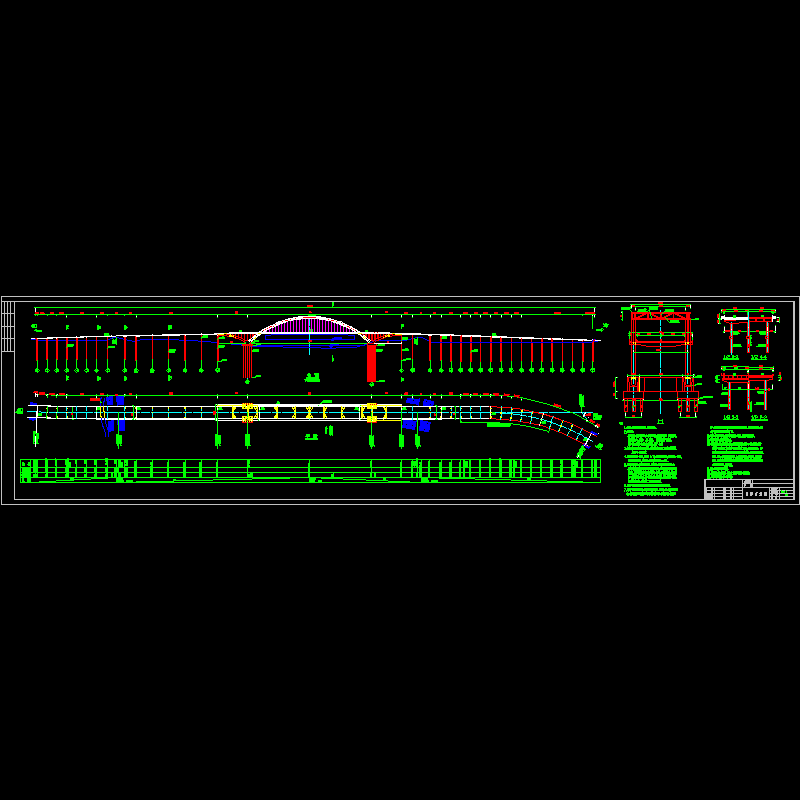

总体布置竣工图.dwg

1#-3#拱上立柱钢筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
