一份大桥dwg格式CAD图纸竣工图纸(总体布置)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

16米边板钢筋竣工图、16米空心板竣工图、16米中板钢筋竣工图、盖板竣工图、盖梁钢筋竣工图、0#台锥坡竣工图、16米边板后张法预应力筋布置竣工图、16米中板后张法预应力筋布置竣工图、16米边板钢筋大样竣工图、16米中板钢筋大样竣工图、20米边板后张法预应力筋布置竣工图、20米中板后张法预应力筋布置图、20米边板钢筋大样竣工图、20米中板钢筋大样竣工图、6#台锥坡竣工图、边板悬臂钢筋竣工图、桥墩柱及桩基钢筋竣工图、全桥工程数量竣工图、空心板材料数量竣工图、桥面连续钢筋构造竣工图、桥面铺装及铰缝钢筋竣工图、桥墩垫石竣工图、桥台垫石竣工图、桥台耳墙背墙挡块钢筋竣工图、桥头搭板钢筋竣工图、全桥垫石厚度竣工图、上部结构横断面竣工图、上部结构主要材料数量表、桥台帽配筋竣工图、桥外侧护栏竣工图、泄水管构造竣工图、边板悬臂竣工图、板桥桥墩一般构造竣工图、玉溪岸桥台竣工图、桥台、基桩钢筋竣工图、总体布置竣工图、板桥桥墩一般构造竣工图、桥墩系梁钢筋竣工图、桥支座、垫石竣工图、20米边板钢筋竣工图、20米空心板竣工图、20米中板钢筋竣工图

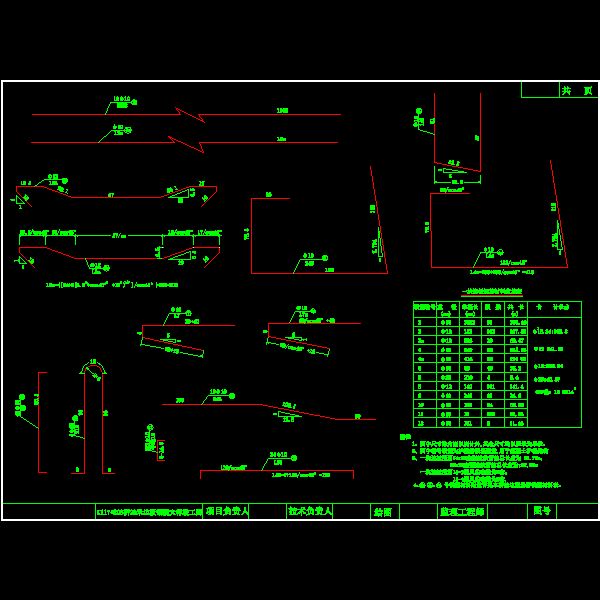

208桥20米边板钢筋大样图a.dwg

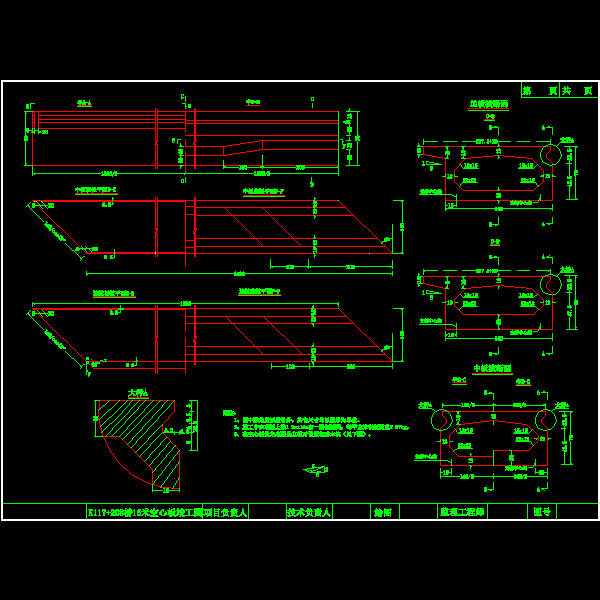

16米空心板一般构造图208.dwg

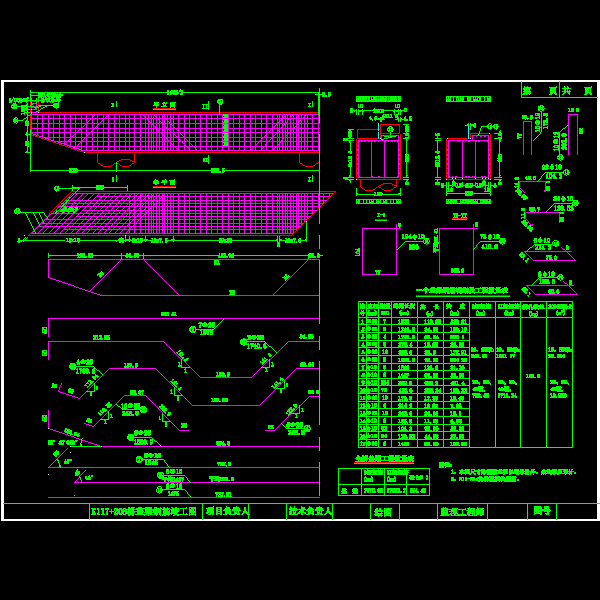

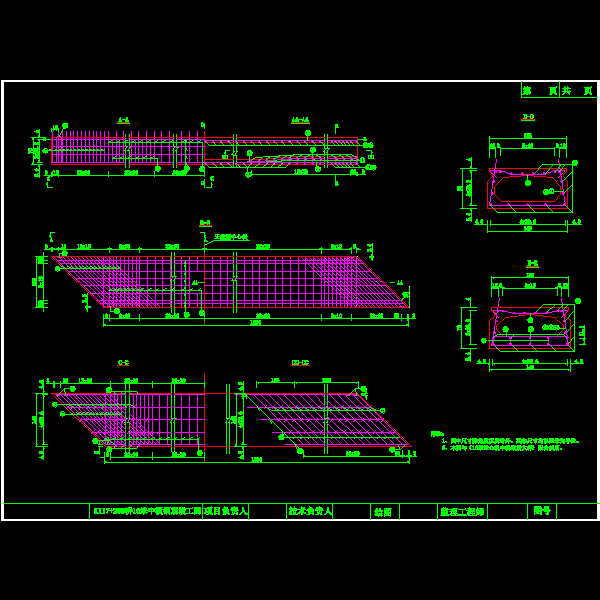

16米中板钢筋构造图208桥a.dwg

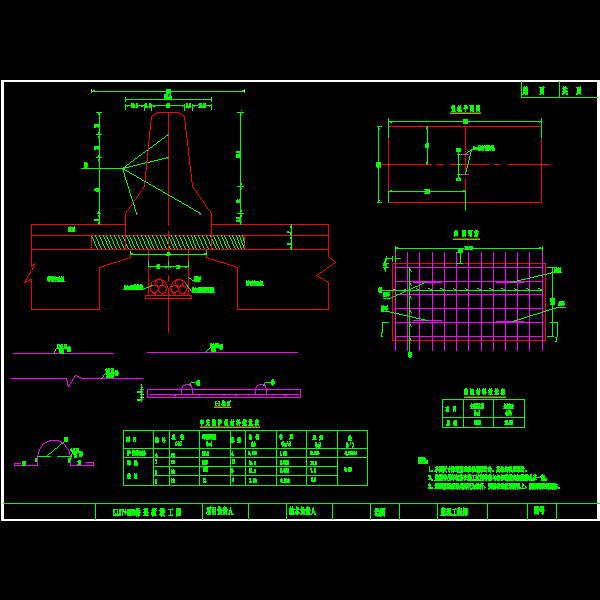

208盖板a.dwg

208盖梁钢筋构造图a.dwg

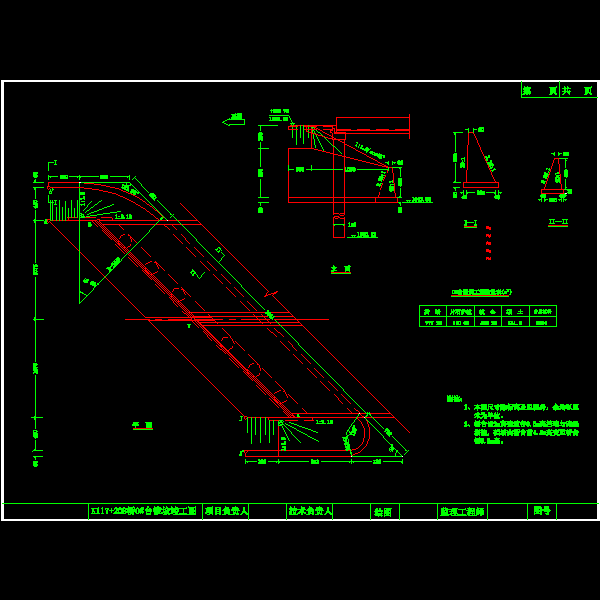

208桥0#台锥坡布置图a.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
