1-13m预应力钢筋混凝土空心板桥加宽设计cad图纸和桥梁总体布置图

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　 桥位处原有老桥上部结构为1-13.0米空心板梁，下部结构为桩基接盖梁桥台；根据甲方要求，现状机动车道部分老桥该资料利用，分别在老桥两侧新建一边幅桥梁，以便设置人行道及非机动车道。拟建桥梁采用一跨13m预应力钢筋混凝土空心板结构，桥梁中心线与河道中心线斜交，斜度20°。桥面总长为13.04m，台后设置8.0m长搭板。 　　 本桥施工图设计的主要工程内容包括：桥梁总体布置、上部结构、下部结构、附属工程设计及施工方案等内容。 　　...... 　　技术标准： 　　 1. 道路等级：城市主干路。 　　 2. 桥梁设计基准期：100年。 　　 3. 结构设计安全等级：二级； 　，共34张CAD设计图。

10-板端加强.dwg

11-中板.dwg

12-边板.dwg

13-抗震设施1.dwg

13-支座垫石2.dwg

14-人行道板.dwg

15-护栏钢筋.dwg

16-栏杆1.dwg

16-栏杆2.dwg

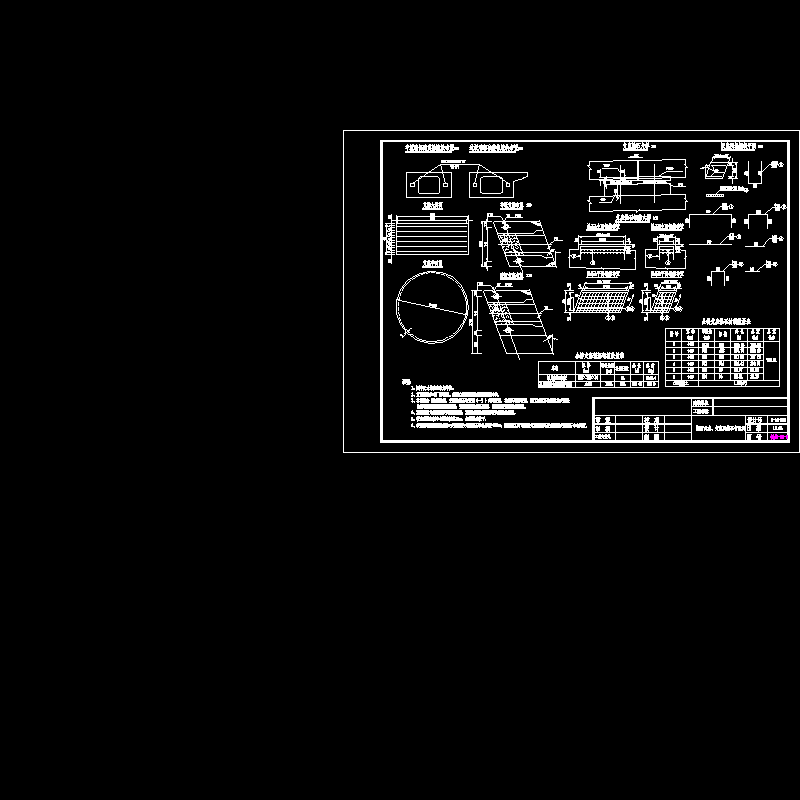

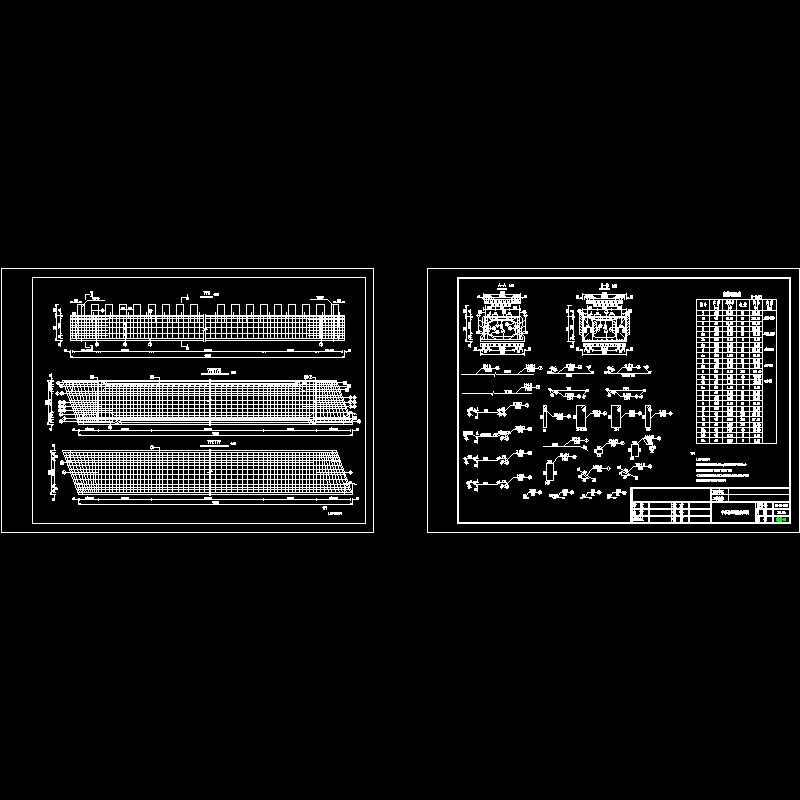

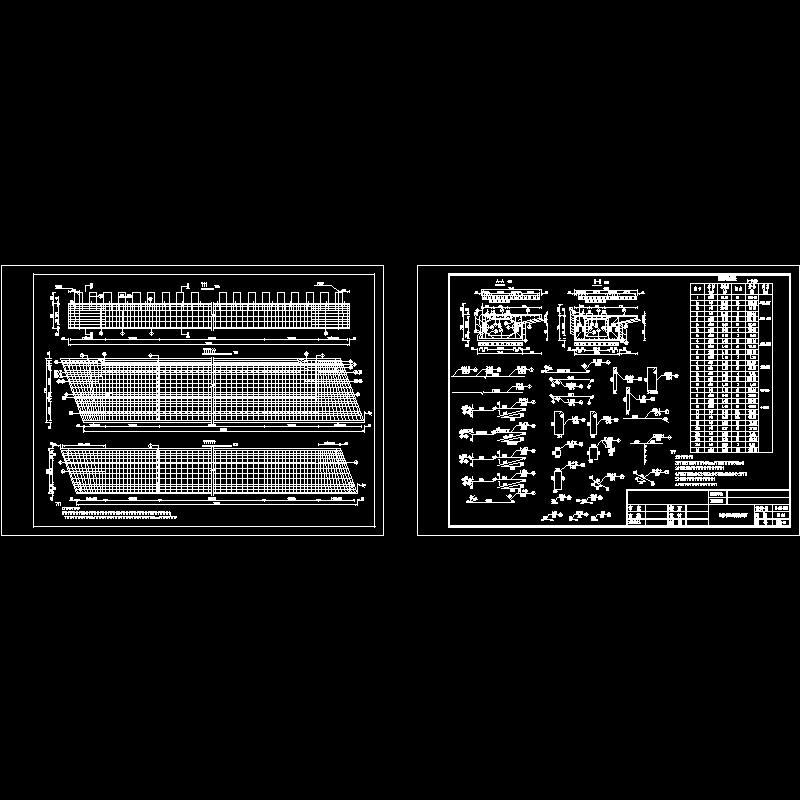

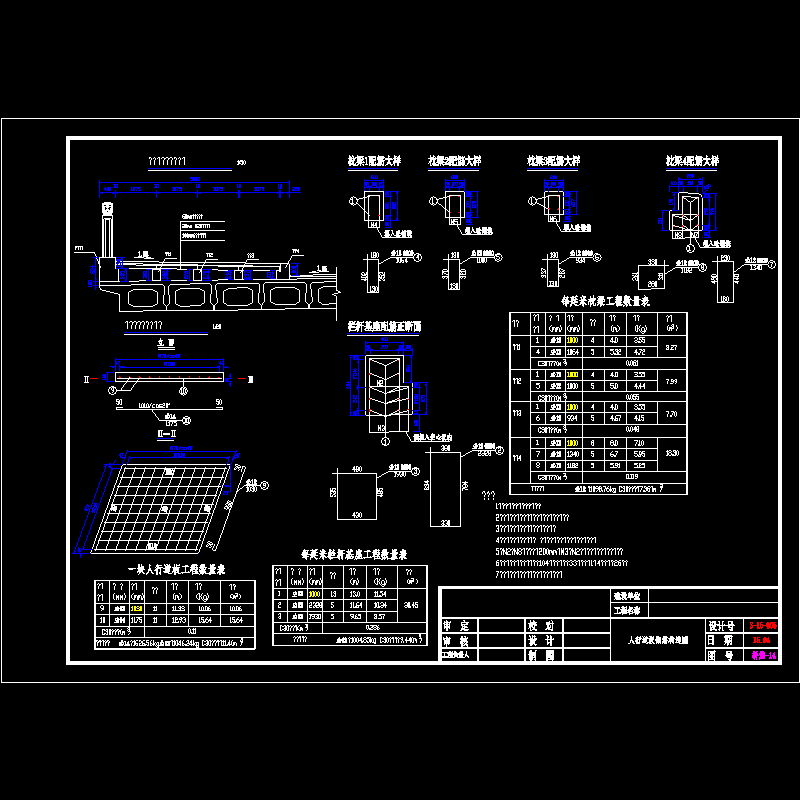

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
