钢筋混凝土空心板桥设计CAD图纸(基础平面布置)(dwg)

[复制链接]

0

主题

0

帖子

1534

积分

超级版主

Rank: 8Rank: 8

积分
1534
发表于 2020-6-22 22:15:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

技术标准
1、设计行车速度:60公里/小时。
2、设计车辆荷载:公路-II级。
3、桥面宽度:桥面净宽11.00米,桥面两侧各设0.50米墙式防撞护栏,全桥总宽度为12.00米。
4、交角:路线中心线前进方向与桥墩、台帽前墙等中心线的右夹角,本桥为90°。
5、桥面纵坡:位于竖曲线段,坡度为0.333%,竖曲线半径为9692.308米。
6、桥面横坡:桥梁位于半径为1500米的圆曲线段上。
7、设计洪水频率:1/100。
8、地震基本烈度:地震动峰值加速度系数为0.05g,相当于地震烈度VI度。
该资料包含
1、设计说明
2、全桥工程数量表
3、桥型总体布置
4、墩、台基础平面布置及桩位坐标
5、上部横断面布置
6、空心板一般构造
7、中板钢筋构造
8、边板钢筋构造
9、桥面铺装钢筋构造(一)~(二)
10、桥面连续钢筋构造
11、防撞护栏及泄水管平面布置示意
12、防撞护栏一般构造
13、防撞护栏钢筋构造(一)~(二)
14、伸缩缝预埋钢筋构造
15、桥墩一般构造
16、桥墩支座垫石及调平钢板构造
17、桥墩墩帽钢筋构造
18、桥墩墩柱钢筋构造
19、桥墩桩基钢筋构造
20、桥台一般构造
21、桥台支座垫石及调平钢板构造
24、桥台台帽钢筋构造(一)~(二)
25、桥台背墙钢筋构造
26、桥台耳墙钢筋构造
27、桥台肋板钢筋构造(一)~(二)
28、桥台承台钢筋构造
29、桥台桩基钢筋构造
30、搭板一般构造
31、搭板钢筋构造
32、台后填土及锥坡、防护示意
33、桩基声测管构造图



2

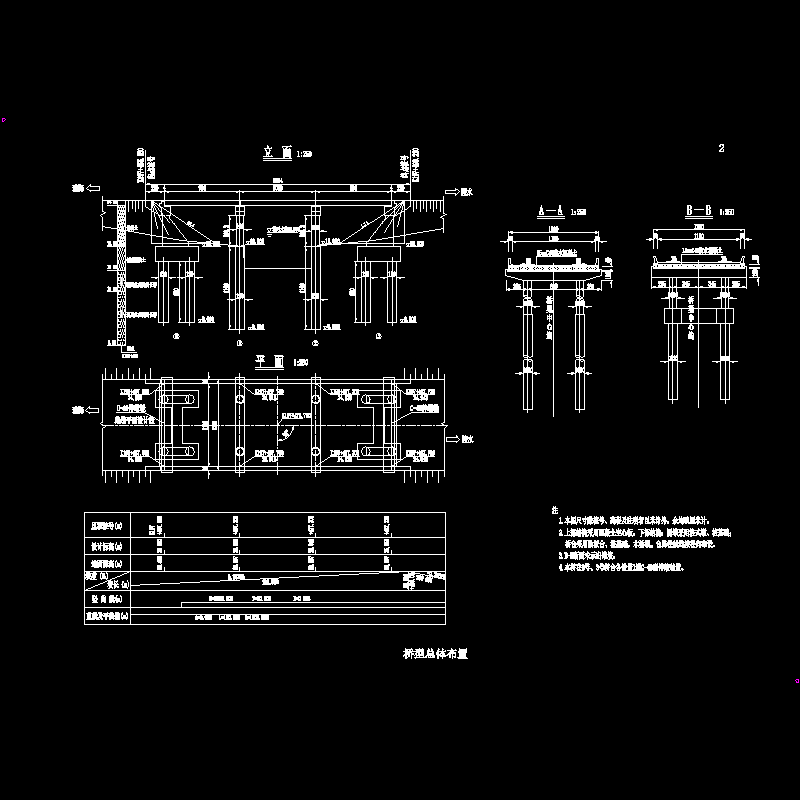

02总体布置1.dwg
02总体布置1.dwg

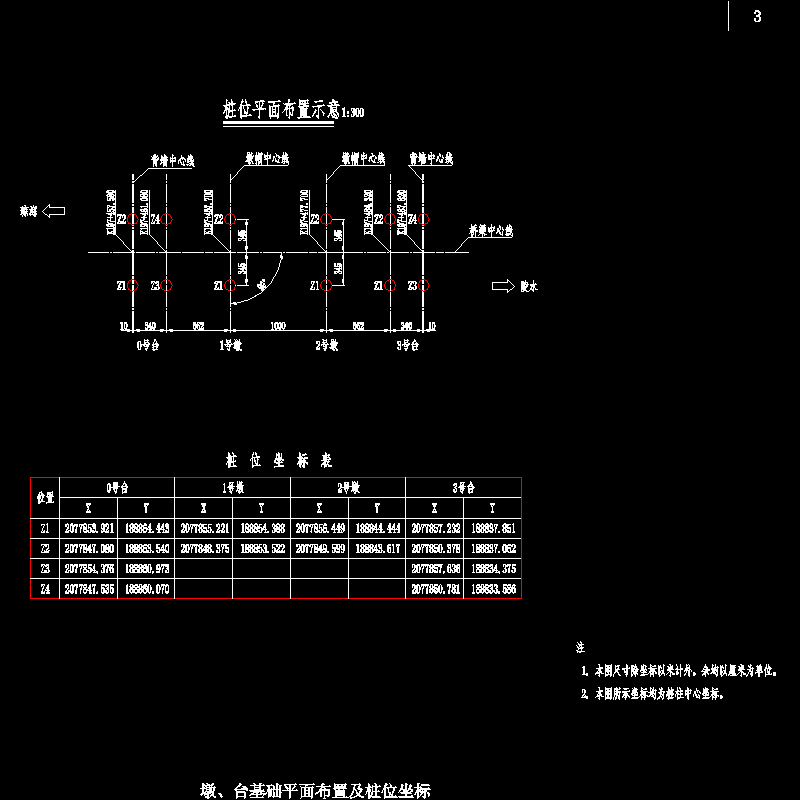

03桩位坐标.dwg
03桩位坐标.dwg

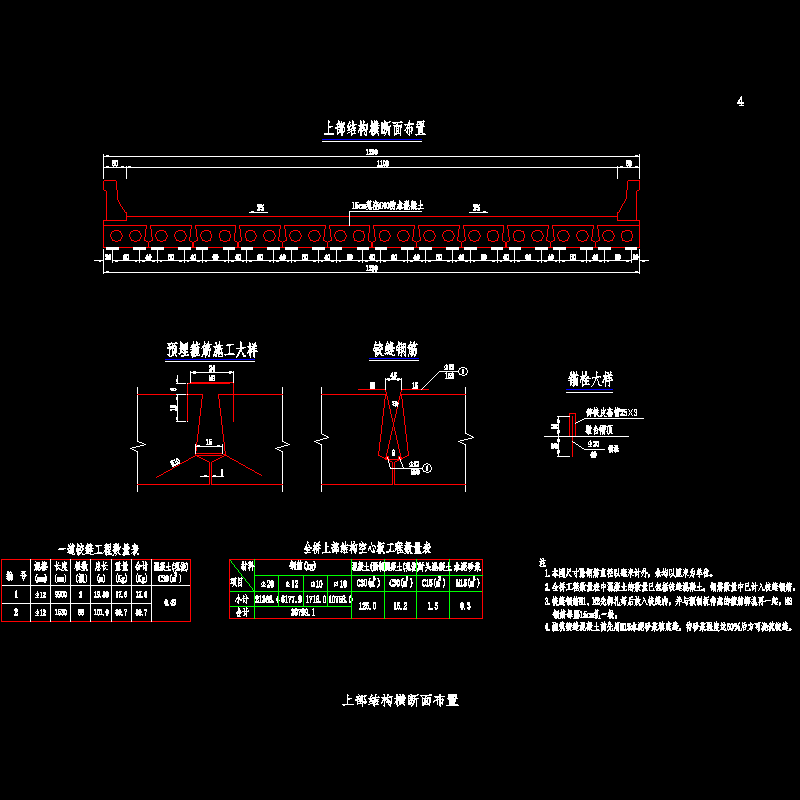

04上部横断.dwg
04上部横断.dwg

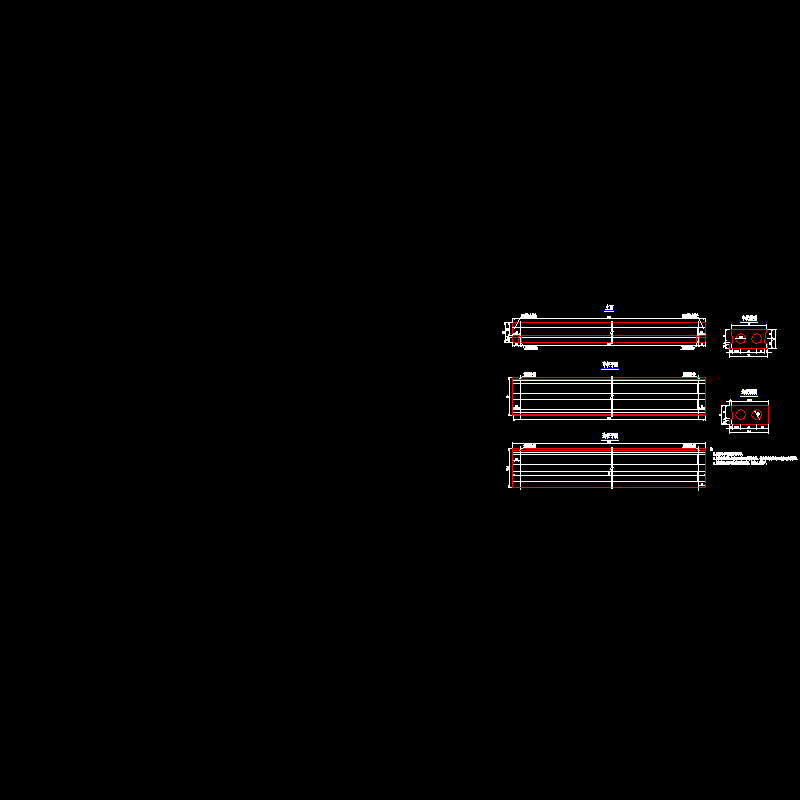

05板构造.dwg
05板构造.dwg

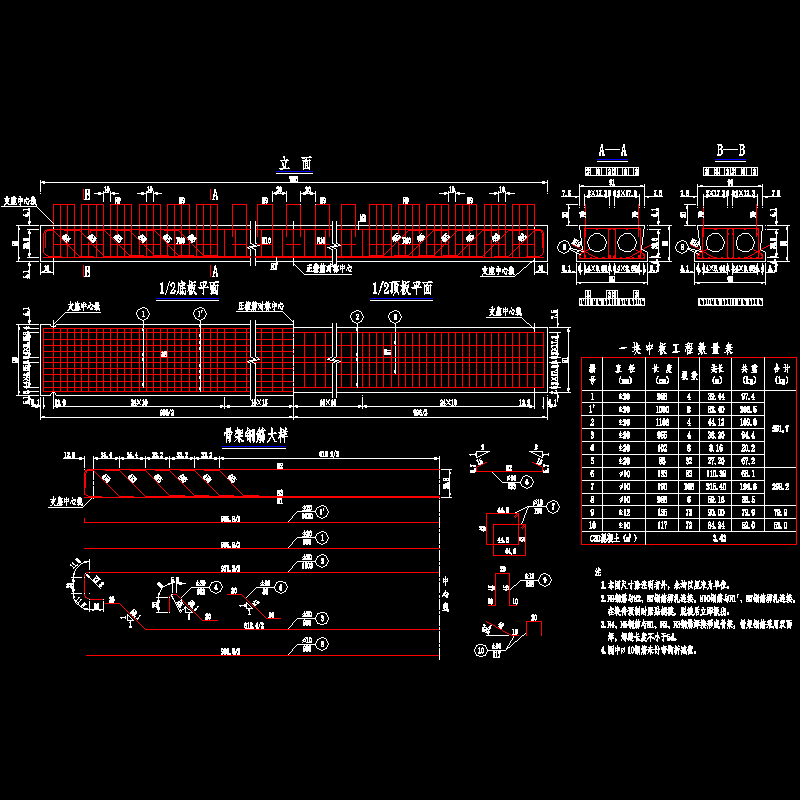

06中板钢筋.dwg
06中板钢筋.dwg

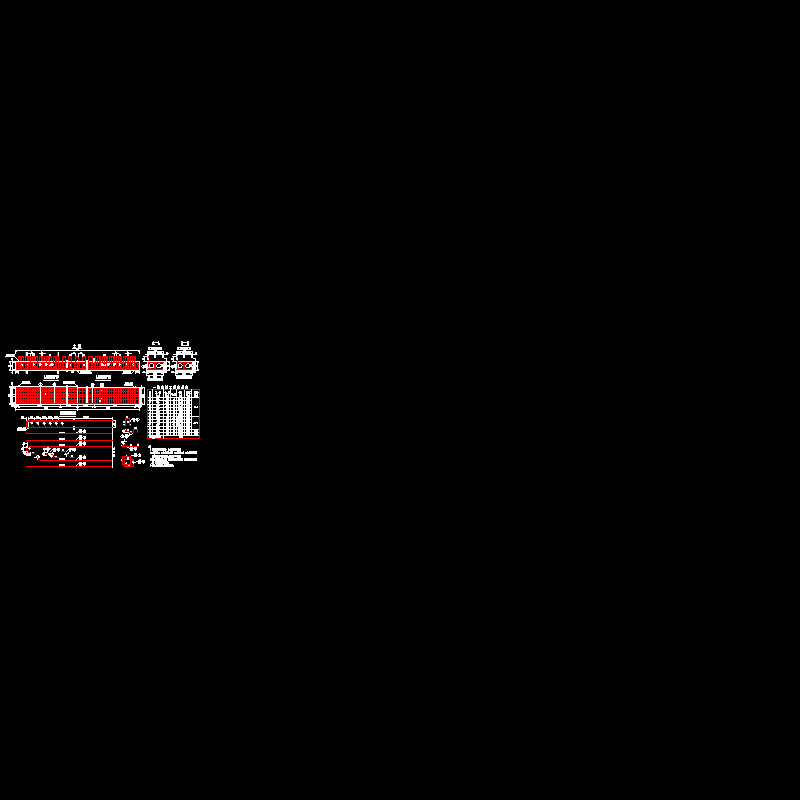

07边板钢筋.dwg
07边板钢筋.dwg
08桥面铺装.dwg
08桥面铺装.dwg
10桥面连续.dwg
10桥面连续.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 22:15:59上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在疑点难点专区发帖交流相关知识。

附件2099v11ew1cwffe211f1esd.rar

2.99 MB

下载  售价: 100 积分    赚积分
