[CAD]后张法16m空心板桥通用设计图纸.dwg

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

跨 径：16m 　　斜 交 角：0°、15°、30° 　　荷 载：公路－Ⅱ级 　　桥面宽度：8.5、10.0、12.0m 　　图纸内容包括：标准断面图，空心板一般构造图，铰缝钢筋构造图，桥面钝角加强钢筋构造图，空心板底板加强钢筋构造图，桥面现浇层钢筋构造图，预应力钢束构造图，中、边板普通钢筋构造图等37张图纸，并附有设计说明。

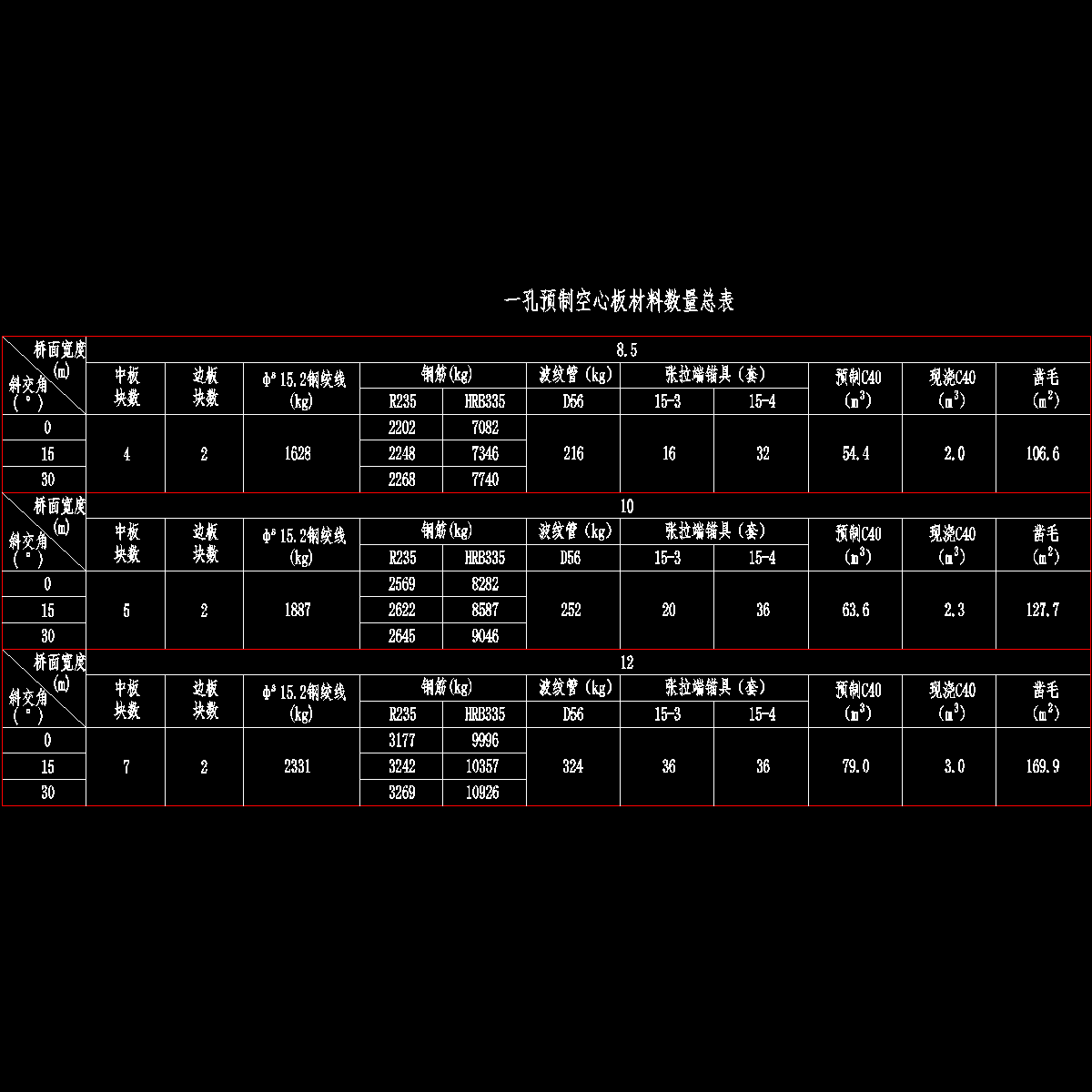

001-一孔预制空心板材料数量总表.dwg

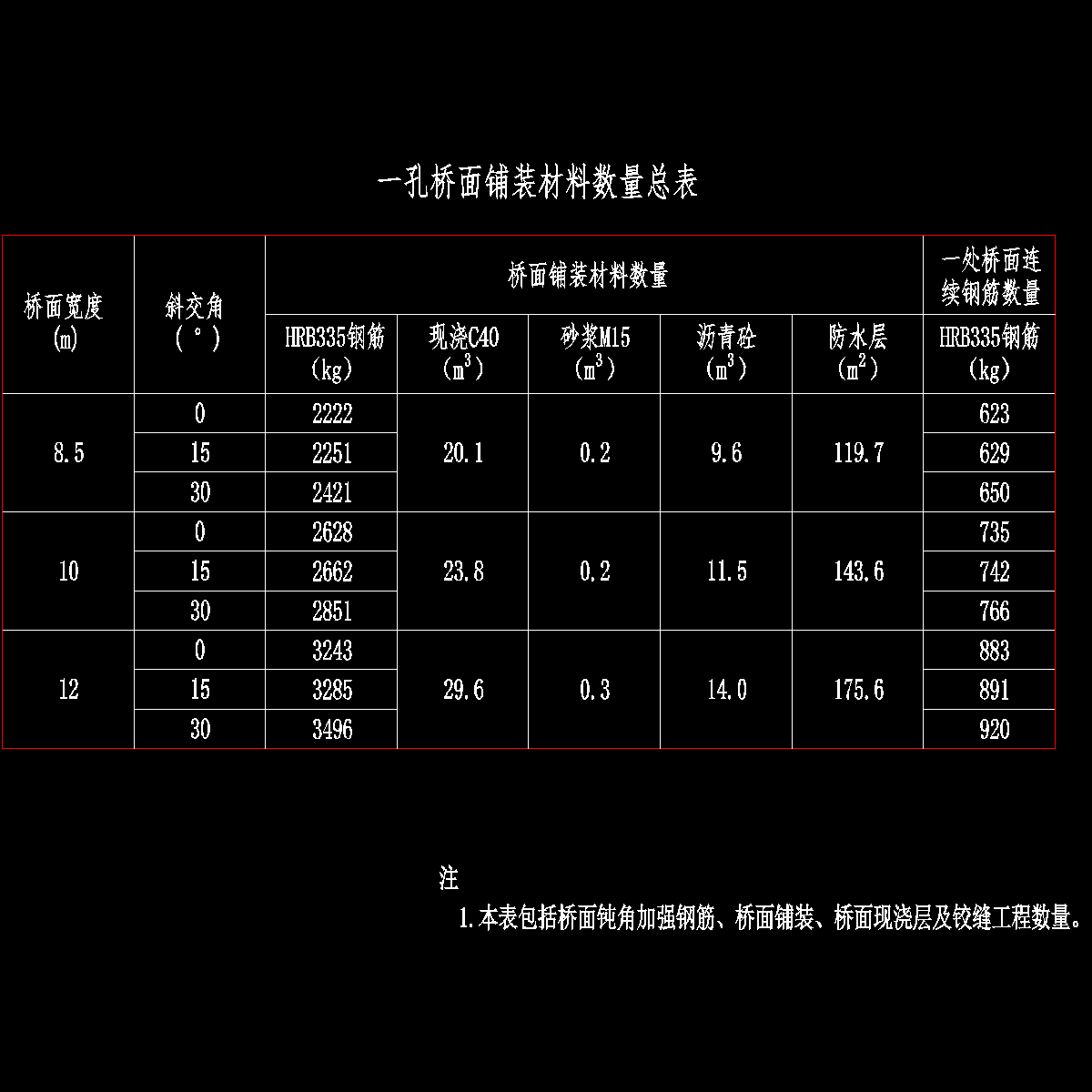

002-一孔桥面铺装材料数量总表.dwg

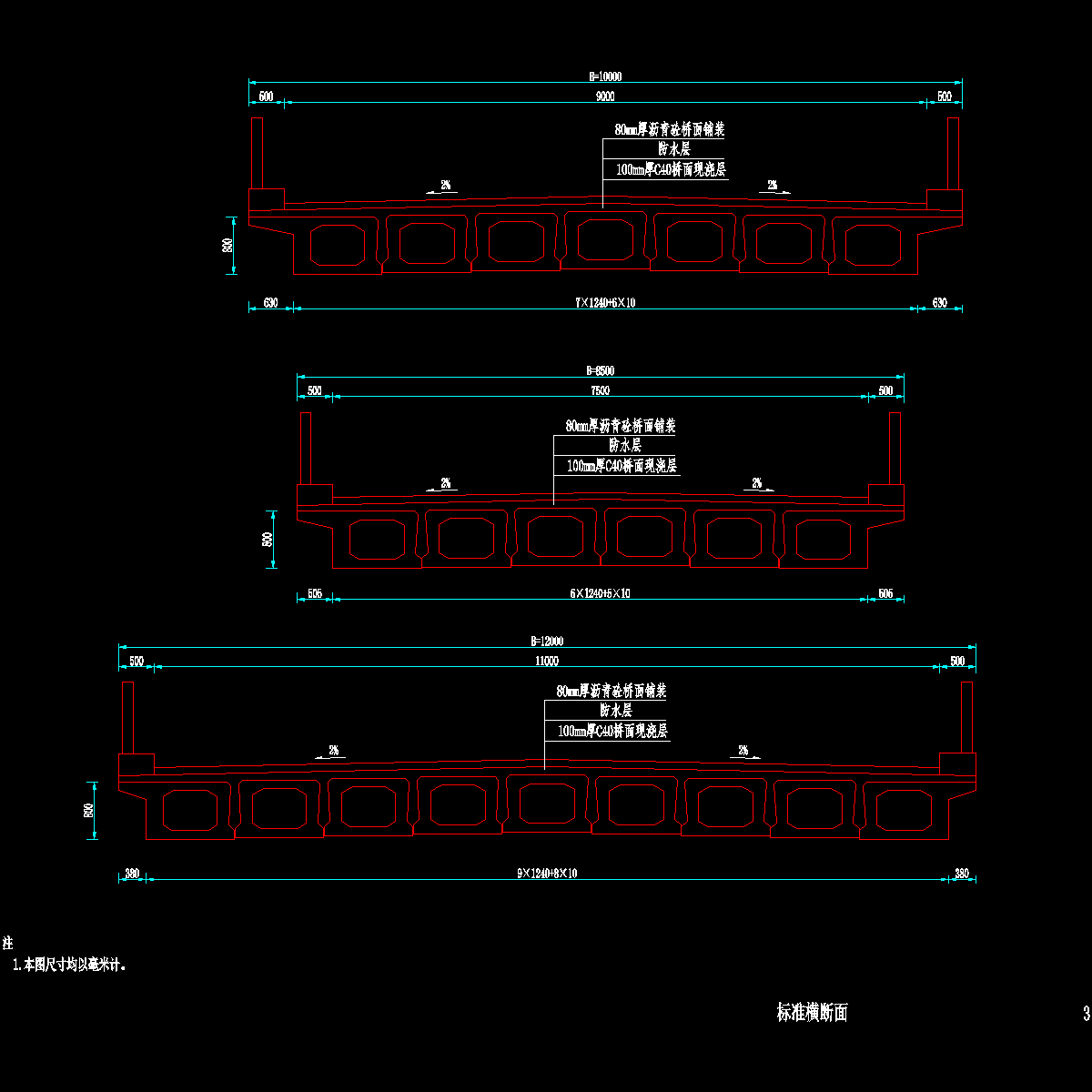

003-标准横断面.dwg

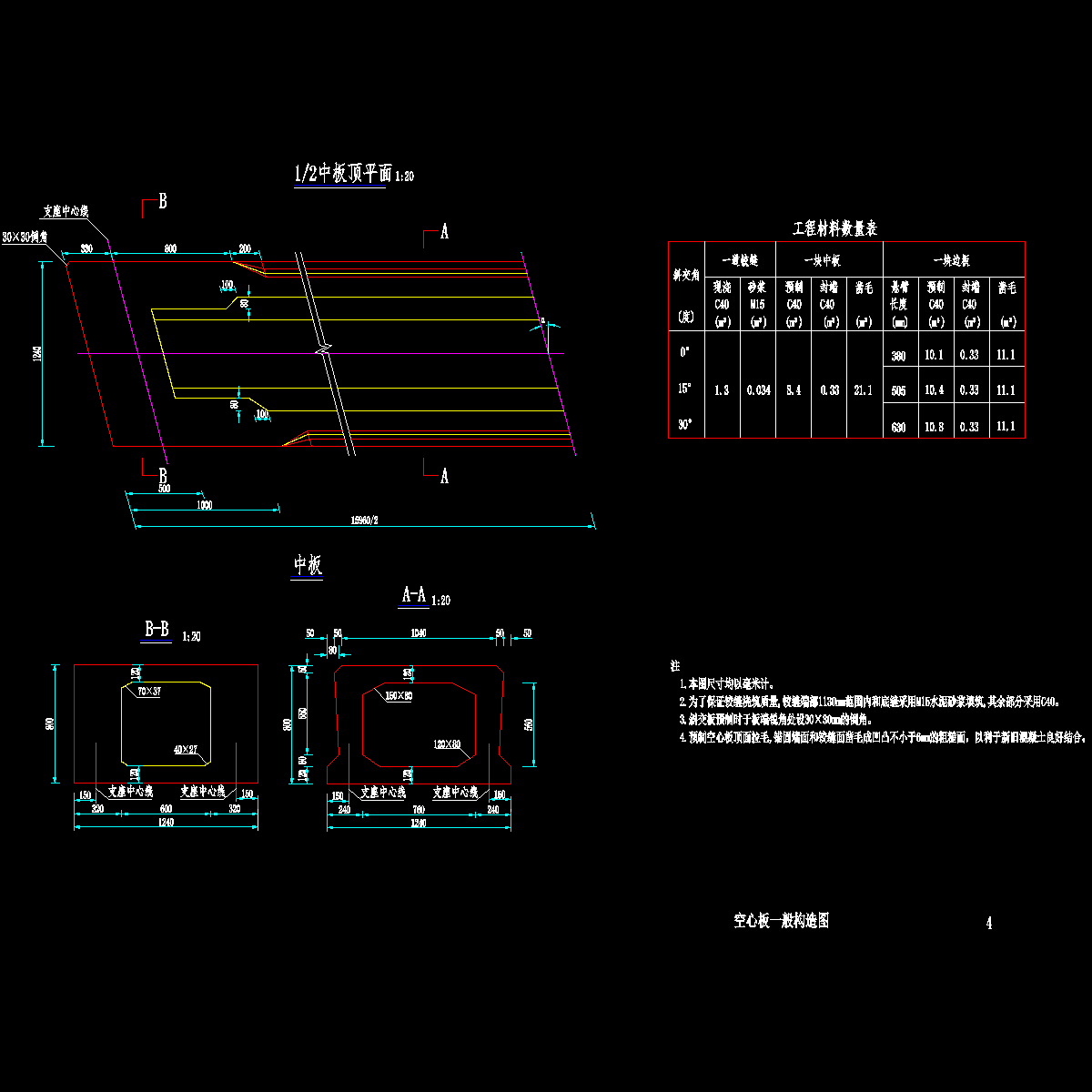

004-空心板一般构造图1.dwg

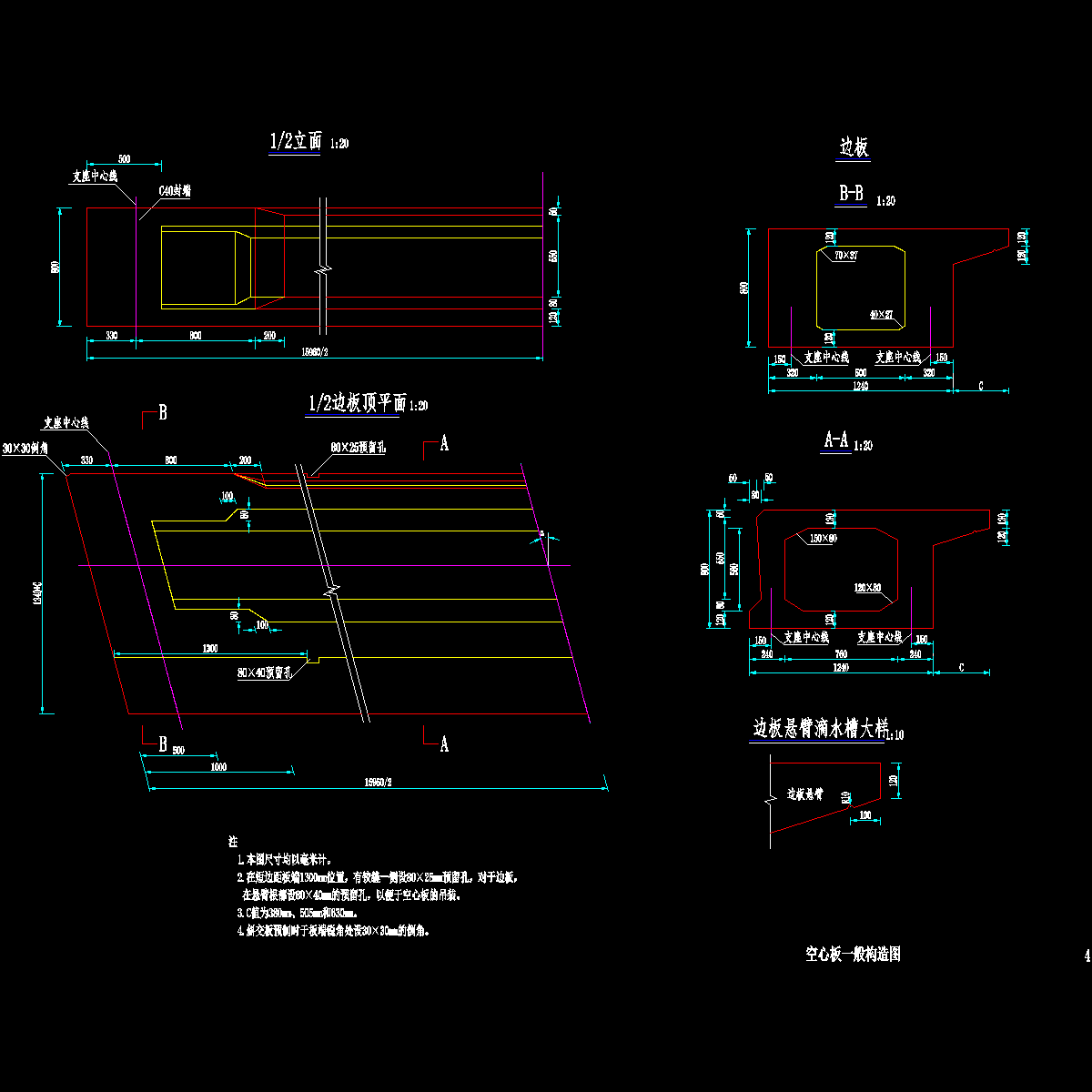

004-空心板一般构造图2.dwg

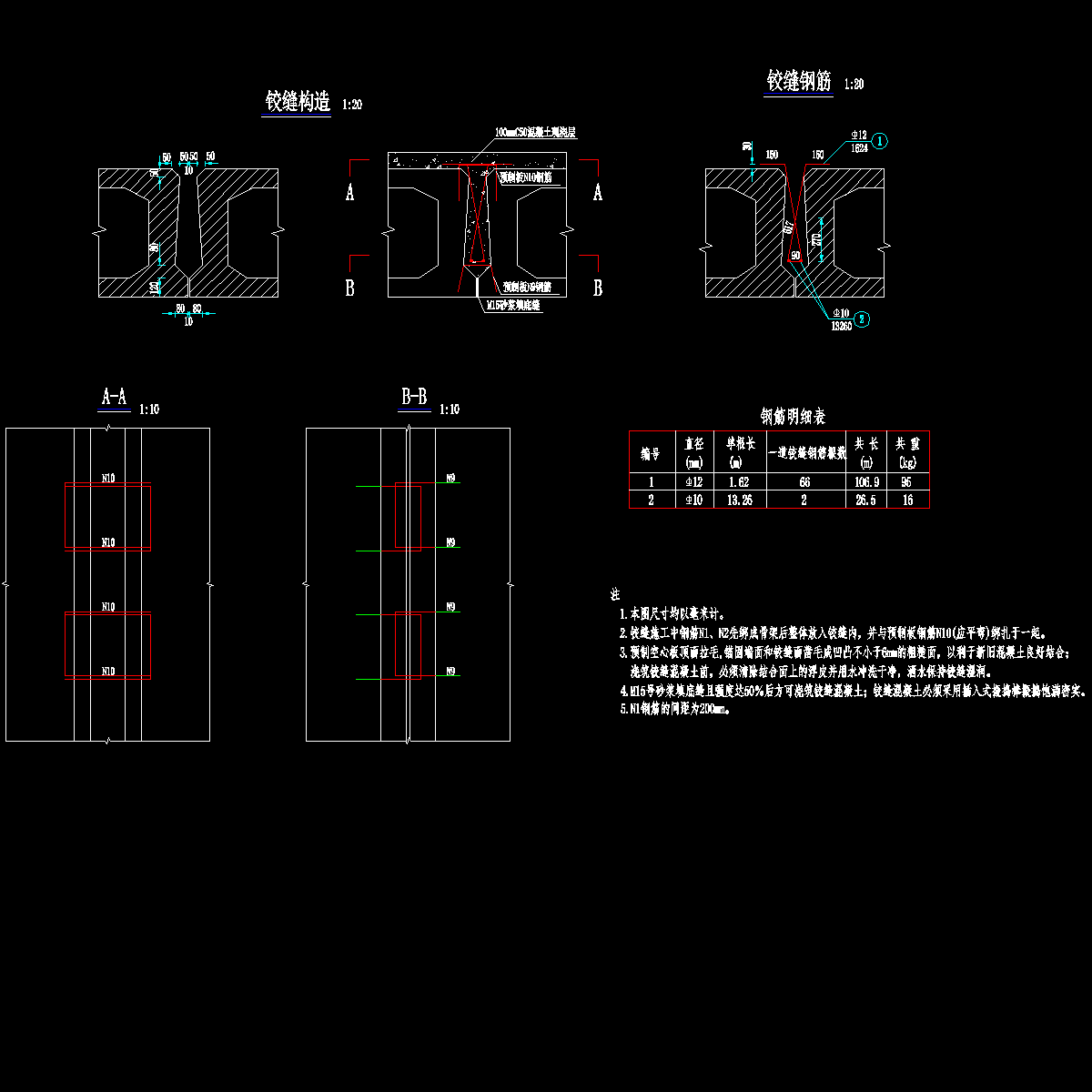

005-铰缝钢筋构造图.dwg

006-桥面钝角加强钢筋构造图.dwg

007-空心板底板加强钢筋构造图.dwg

008-桥面连续钢筋构造图.dwg

009-桥面现浇层钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
