[CAD]装配式先张法预应力混凝土简支空心板桥（先简支后桥面连续）上部构造通用图纸（跨径16m、公路-Ⅰ级、1m）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 说明 设计图纸 一孔预制空心板材料数量汇总表 一孔桥面铺装及铰缝材料数量汇总表 标准横断面 空心板一般构造图 桥面钝角加强钢筋构造图 空心板板底钝角加强钢筋构造图 桥面连续钢筋构造图 桥面铺装钢筋构造图 中板钢筋构造图（α=0°) 中板钢筋构造图（α=15°) 中板钢筋构造图（α=30°) 边板钢筋构造图（α=0°,桥面宽度:2x11.25m) 边板钢筋构造图（α=15°,桥面宽度:2x11.25m) 边板钢筋构造图（α=30°,桥面宽度:2x11.25m) 边板钢筋构造图（α=0°,桥面宽度:2x12.00m) 边板钢筋构造图（α=15°,桥面宽度:2x12.00m) 边板钢筋构造图（α=30°,桥面宽度:2x12.00m) 边板钢筋构造图（α=0°,桥面宽度:2x12.75、2x16.75m) 边板钢筋构造图（α=15°,桥面宽度:2x12.75、2x16.75m) 边板钢筋构造图（α=30°,桥面宽度:2x12.75、2x16.75m) 边板钢筋构造图（α=0°,桥面宽度:2x13.50、2x16.50m) 边板钢筋构造图（α=15°,桥面宽度:2x13.50、2x16.50m) 边板钢筋构造图（α=30°,桥面宽度:2x13.50、2x16.50m)

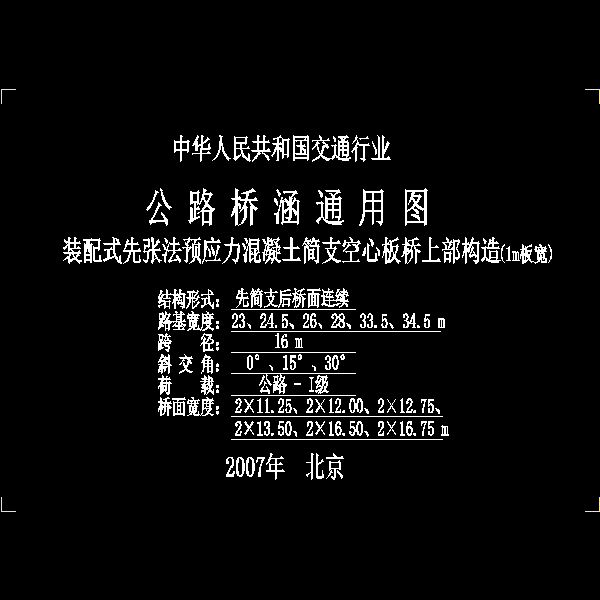

00封面16m.dwg

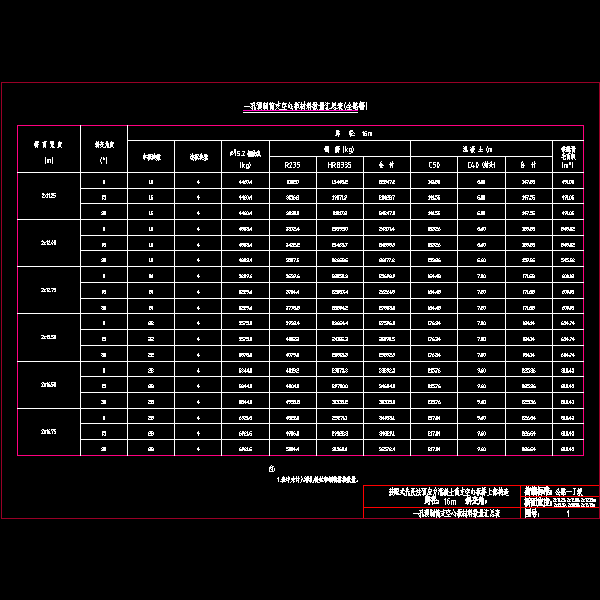

01空心板汇总表.dwg

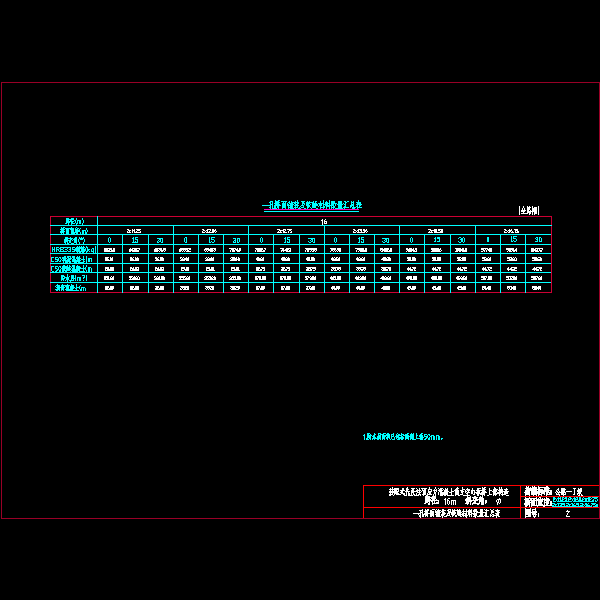

02一孔桥面铺装及铰缝材料数量汇总表.dwg

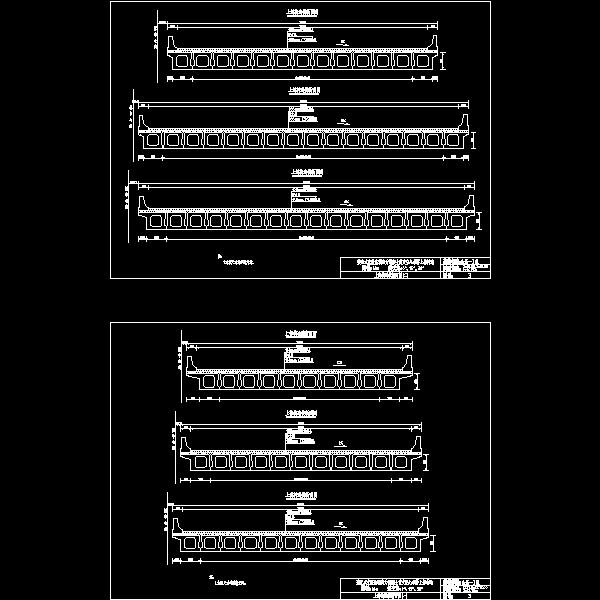

03上部结构横断面图公路一级.dwg

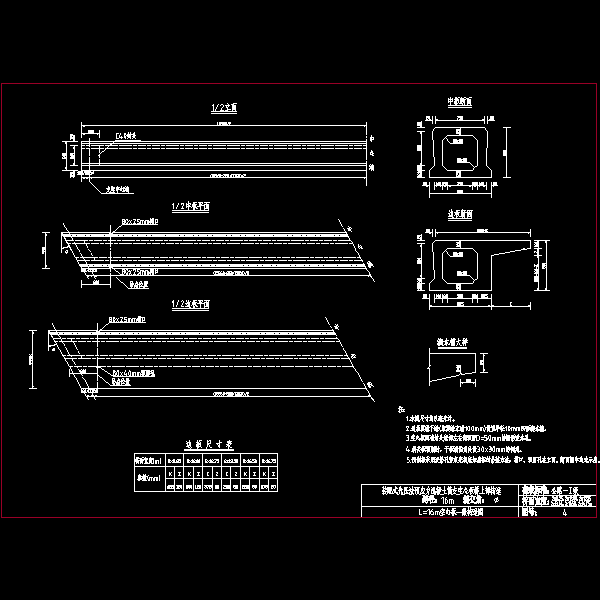

04一般构造.dwg

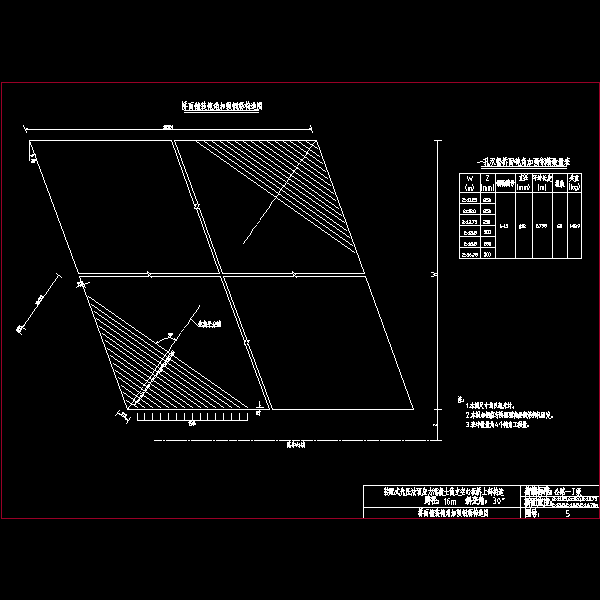

05桥面钝角加强钢筋构造图.dwg
