[CAD]桥梁空心板预制模板定位支撑方案设计图纸.dwg

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

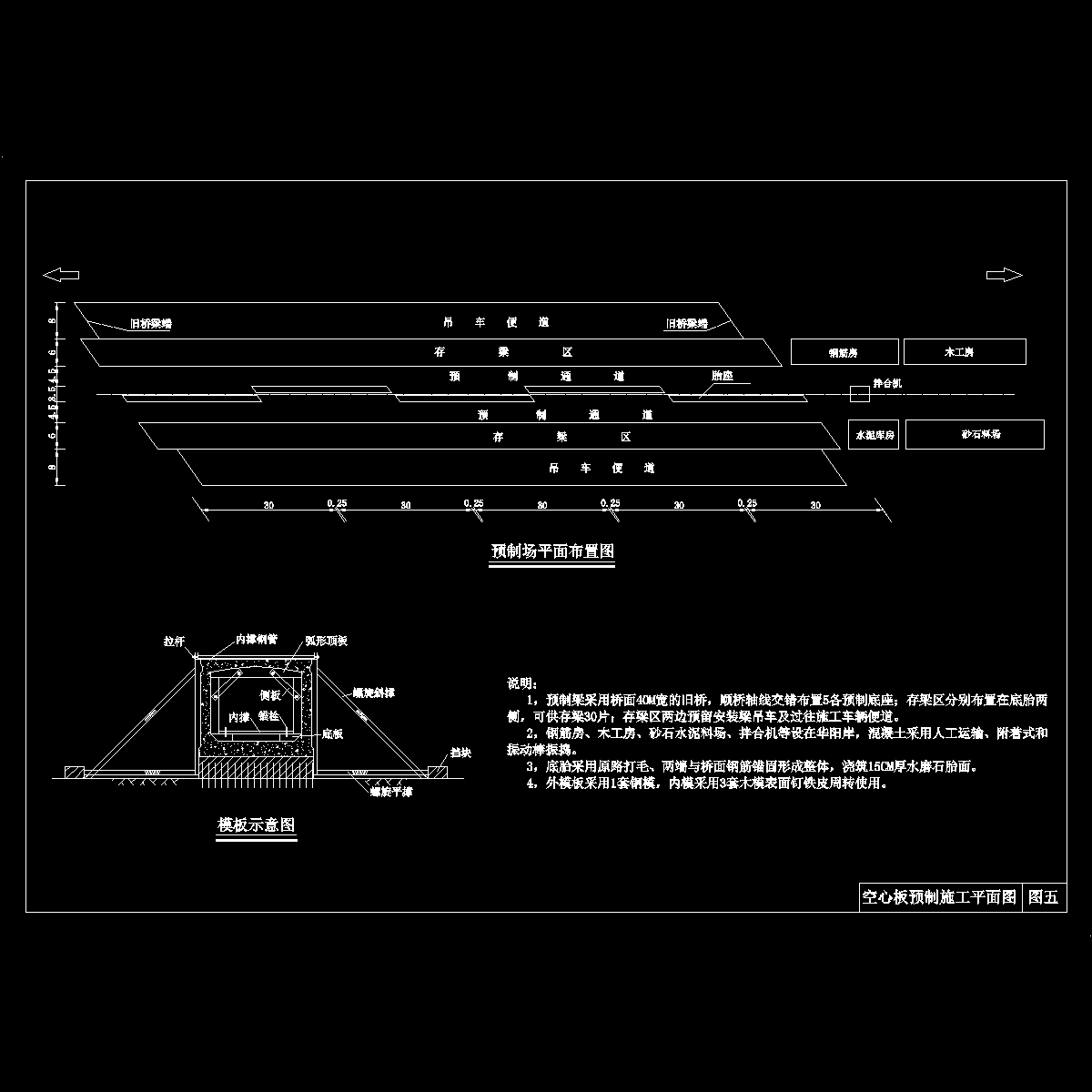

说明： 　　 1，预制梁采用桥面40M宽的旧桥，顺桥轴线交错布置5各预制底座；存梁区分别布置在底胎两侧，可供存梁30片；存梁区两边预留安装梁吊车及过往施工车辆便道。 　　 2，钢筋房、木工房、砂石水泥料场、拌合机等设在华阳岸，混凝土采用人工运输、附着式和振动棒振捣。 　　 3，底胎采用原路打毛、两端与桥面钢筋锚固形成整体，浇筑15CM厚水磨石胎面。 　　 4，外模板采用1套钢模，内模采用3套木模表面钉铁皮周转使用。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
