桥梁双导梁梁板安装方案设计CAD图纸(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明:1.本图中所有尺寸均以厘米计。 　　 2.双导梁向前推进时，两片梁临时刚性联结。 　　 3.导梁平车位置可调整，以适应不规则跨径的梁。 　　 4.安装时，梁由轨道平车运输至双导梁，然后由双导梁纵向架设安装。 　　 5.导梁两头加刚性横向连接。 　　 6.导梁前移时，后坠待安装梁板配重。

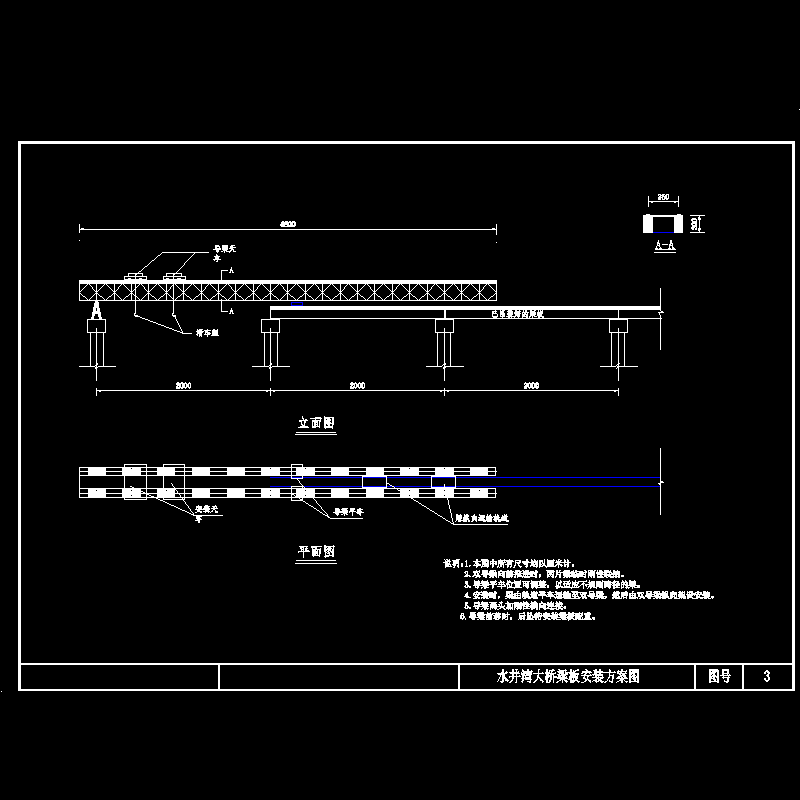

第 1 张图
