三跨斜腿刚构桥施工图纸（知名省院）(桩基础).

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：河南
• 编制时间：近代
• 跨径大小和多跨总长：50m
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

附件详情

• 设计说明
• 材料数量表
• 桥位平面图
• 桥型布置图
• 标准横断面图
• 主梁一般构造图
• 主梁钢筋布置图
• 斜腿钢筋布置图
• 桥墩一般构造图
• 桥台台帽、台身、翼墙钢筋布置图
• 桥墩承台钢筋布置图
• 桩基础钢筋布置
• 桩基声测管构造图
• 桥面铺装构造图
• 搭板钢筋构造图
• 挡块、挡土板钢筋布置图
• 桩位坐标图
• 垫石钢筋布置图
• 机动车道伸缩缝构造图
• 人行道伸缩缝构造图
• 人行道板钢筋构造图
• 栏杆构造图
• 斜塔总体布置图
• 钢斜塔构造图
• 塔脚构造图
• 锚箱构造图4张
• 桥梁拉索设计参数表
• 斜塔基座钢筋布置图
• 避雷针构造图
• 锥坡构造图
• 施工流程图6张
• 支架施工示意图

附件详情

图纸为甲级省院依据《城市桥梁设计规范》CJJ11-近代、《公路桥涵施工技术规范》JTG/T F50-近代等新规范设计。
道路等级：城市主干道 道路规划宽度为50米
桥梁规模：主体长度50米，宽42米
设计荷载：汽车荷载：城-A级 人群荷载：3.5KN/M2
桥梁设计安全等级：一级 设计使用年限：100年
抗震烈度：7级 桥型：斜腿刚构桥
桥梁设计按直线桥形式设计。桥梁建筑设计结构形式采用三跨钢筋混凝土斜腿刚构桥，桥梁跨径布置为：14+22+14。桥梁断面布置为：0.3m人行护栏+2.2m人行道+5m非机动车道+2m设施带+23m机动车道+2m设施带+5m非机动车道+2.2m人行道+0.3m人行护栏。桥面纵坡为向北2.068%。机动车道设1.5%向外横坡，人行道设1.5%的单向向内横坡。下部结构采用承台及群桩基础，斜腿采用板式斜腿。
……
共计48张，

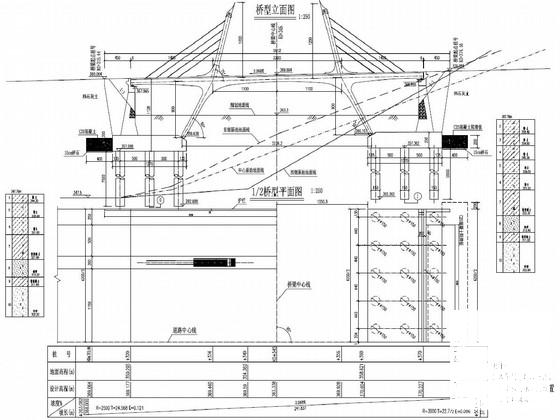

桥型布置图

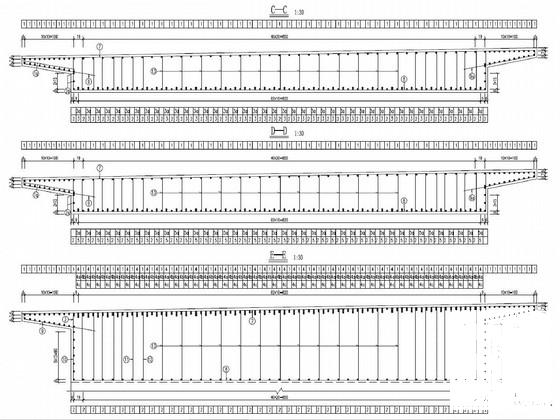

主梁钢筋布置图

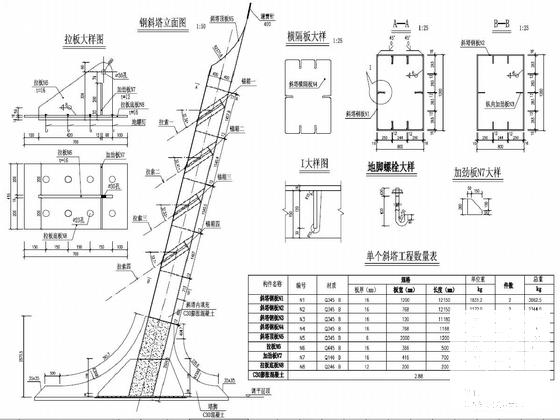

钢斜塔构造图

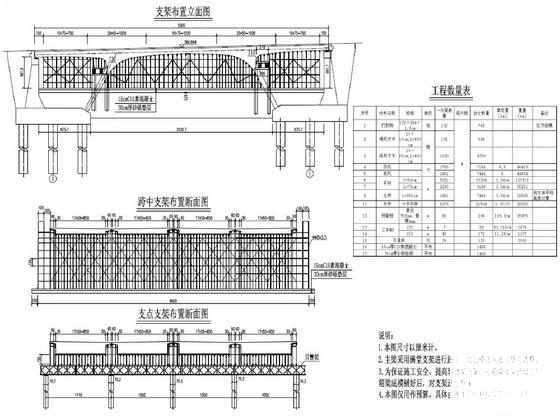

支架施工示意图

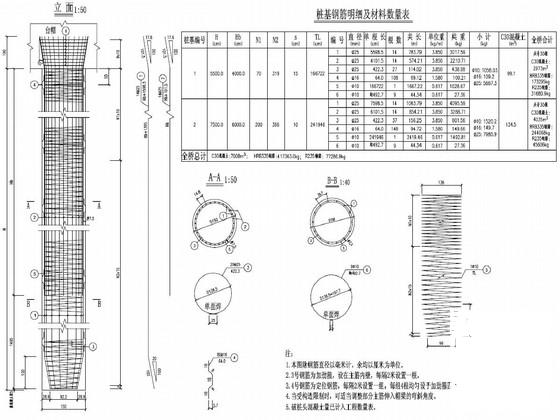

桩基钢筋构造图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
