[CAD]钢构桥跨铁路线矩形实心墩施工方案(钻孔灌注桩)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

大桥桥墩跨越三条铁路两侧。承台下布设4根直径为1.60m 钻孔灌注桩，按2×2矩形布置；两墩承台均为7.05m（顺桥向）×7.05m（横桥向）×2.80m（高）的矩形承台，其中S06墩原设计承台底标高为4.4m，S07墩原设计承台底标高为3.4m。其中一侧墩承台位于铁路南侧的水闸上，水闸处水中泥面标高为4.2m，与铁轨相隔约6.1米；另一侧墩位于铁路北侧坡脚的水沟中，水沟最深处底标高为3.5m，与铁路最近距离6.7米。 　　

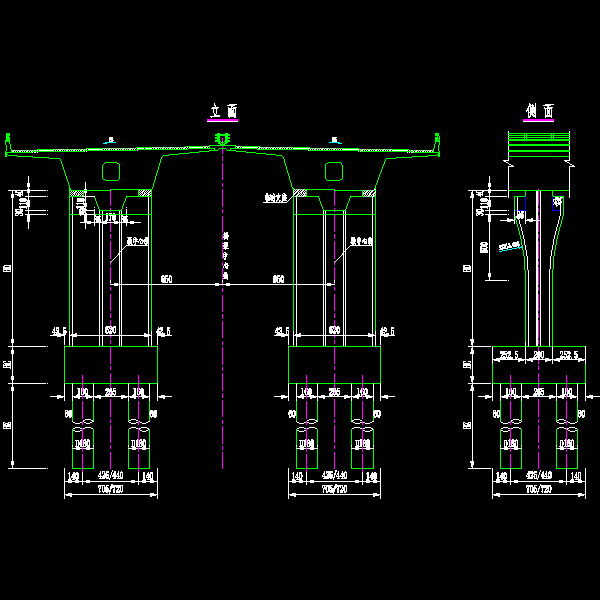

南引桥桥墩一般构造图.dwg

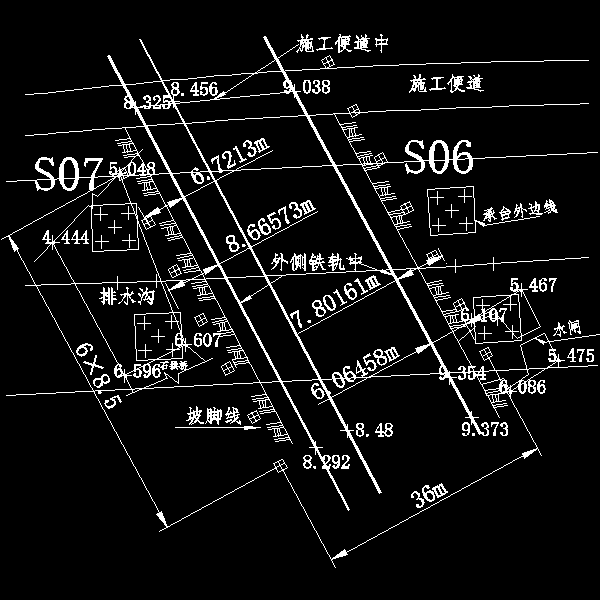

混凝土基础示意图.dwg

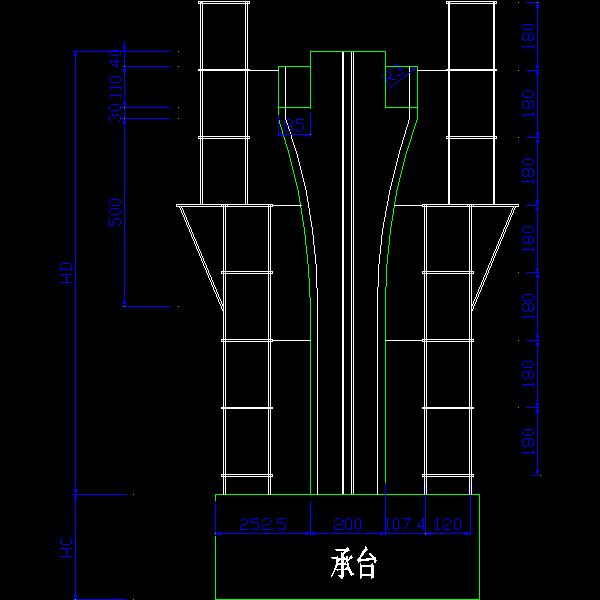

过渡墩墩身脚手架结构图.dwg

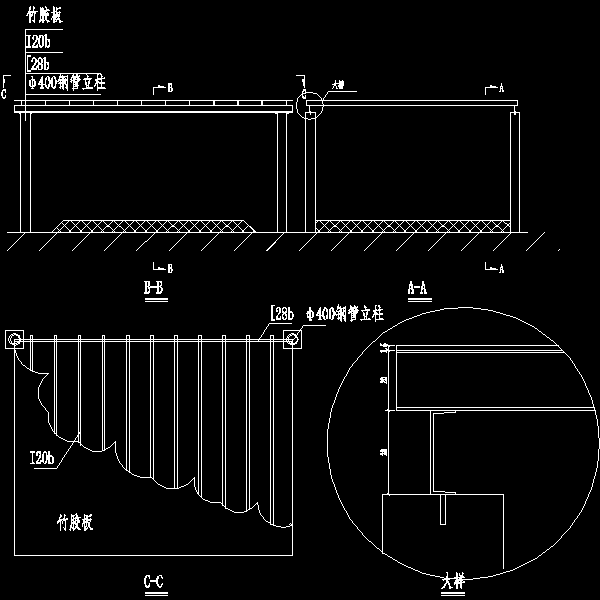

铁路线防护设施基础示意图.dwg
