轨道交通钻孔灌注桩专项施工方案

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、项目概要
• 二、施工方案及技术措施
• （一）钻孔灌注桩工程施工方法的选择
• （二） 施工工艺 流程
• （三）施工方法及要点
• 1．施工前的准备
• 2.施工测量
• 3．钻孔灌注桩成孔施工
• （四）质量控制的重点及关键
• （五）重点及难点部位处理方法及措施
• 1、成孔困难
• 2、砼灌注过程异常
• （六）雨季施工措施

附件详情

本轻轨工程基础采用泥浆护壁钻孔灌注桩，工程桩总桩数约500根，桩径为Φ600mm、1200mm、1500mm三种，有效桩长约80m（Φ600mm桩长20多m），工期要求8个月。
……
该项目钻孔灌注桩，直径分别为Φ600mm、1200mm、1500，总桩数500余根，单桩有效桩长约80m（Φ600mm桩长20多m），桩端入持力层分为○5层中风化花岗岩。拟采用泥浆护壁钻孔灌注 施工工艺 。
……
成孔工艺：
A、开孔时轻压慢钻，防止孔斜。成孔钻进时，采用导向性能好的宽腰带三翼笼式全间钻头钻进，保证钻孔垂直度。进入岩层后，改用牙轮钻头施工。
B、在钻进较差地层时，由于易缩径或塌孔，应加大泥浆比重，使比重在1.2～1.25左右（根据土层施工情况，确定每孔施工的控制泥浆比重），粘度在28秒左右，钻进速度不宜太快，控制在2.5m/h左右，加钻杆时，要进行扫孔，达到保证孔径的目的。
C、根据地勘报告显示深度预估桩长，当进入预计深度，并且砂样相符，可以认为已进入持力岩层，即报监理验收备案。
……
共17页,。

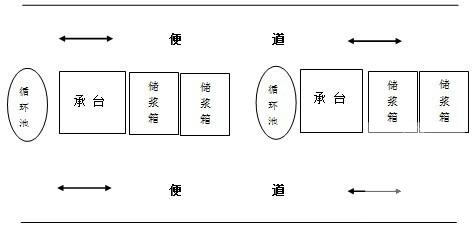

承台桩施工 平面布置图

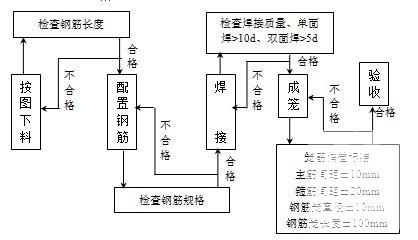

钢筋笼制作及安放工序及质量控制流程图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
