[钻孔灌注桩]新建铁路工程路基地基处理施工方案（中交）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本段主要工程有路基1.345km/10段，包含过渡段，地基处理形式主要有CFG桩、钻孔灌注桩、高压旋喷桩、重型碾压、堆载预压、砂碎垫层等…………
4、施工方案
4.1、原地面处理
(1)施工方法
①清除基底表层植被，挖除树根，做好临时排水设施…………
②地面坡度陡于1:5时，应自下而上挖台阶，台阶顶面作成4%的内倾斜坡。沿线路横向挖台阶宽度、高度满足设计要求，沿线路纵向挖台阶宽度不小于2.0m。根据现场实际情况，可以采用推土机等大型机械辅以人工进行施工。当松土或耕作土的厚度小于0.3m时应碾压密实，当厚度大于0.3m时，进行翻挖并分层回填压实，其压实标准达到路基基床以下部位的压实标准…………
(2) 施工工艺
原地面处理 施工工艺 详见4.1-1原地面处理 施工工艺 流程图…………
(3)施工质量检测控制
①原地面处理前，应对地基地质资料进行核查，路堤地基条件应符合设计文件。当不符合时，应及时反馈…………
②原地面处理后的外观符合下列要求：基底无草皮、树根等杂物，且无积水；原地面基底密实（达到路堤本体压实标准）、平整，坑穴处理彻底，无质量隐患；横坡符合设计要求…………
4.2、旋喷桩
本管段旋喷桩桩径0.5m，主要施工方法如下：
(1)施工准备
①核查地质资料，结合设计参数，选择合适的施工机械和施工方法…………
②施工前清除地表耕植土，平整场地，清除障碍物，标记处理场地范围那地下构造物及管线…………
③测量放线，定出控制轴线、打桩场地边线并标识…………
④施工前进行成桩工艺试验，确定施工工艺和参数，试桩数量应符合设计要求且不得少于2根，报监理签认…………
(2)工艺要点
①根据现场试桩工艺参数钻进至设计处理深度成孔，喷管到达图纸设计深度，待浆液从孔底冒出地面后，开始自下而上进行旋喷作业，喷管提升到达设计标高后，停止喷浆，单桩施工结束…………
②在旋喷过程中，当上面第一根钻杆完全提出地面后，停止压浆，待压力下降后，迅速拆除钻杆，然后连续压浆，当压力升至设计旋喷压力时，进行1～2 分钟的低压补浆…………
③钻杆旋转和提升必须连续不中断，拆卸、接长钻杆或连续旋喷时要保持钻杆有10～20cm 的搭接长度，以免出现断桩…………
④双管法的高压水泥浆液压力要大于20MPa…………
⑤成孔：成孔直径500mm，深度达到设计要求…………
施工中应设技术人员作好每根桩的记录，应详细记录每米下沉时间、提升时间，记录送浆时间、停浆时间以及施工桩长等参数的变化，并对发现的问题及时进行分析处理…………
共62页

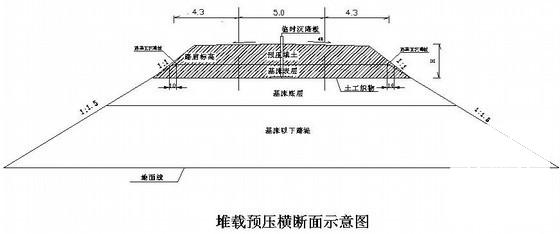

堆载预压横断面示意图
