后压浆钻孔灌注桩基础CAD施工图纸(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目后压浆钻孔灌注桩桩基设计直径800mm，设计有效桩长40m，桩端持力层为11层粉质粘土，单桩竖向极限抗压承载力标准值不小于8800KN，设计单桩竖向抗压承载力标准值不小于4400KN。抗拔桩桩径600mm/800mm，桩端持力层为8层粉砂。
含桩基础 平面布置图 、主墩结构图、桩基础配筋图等共6张，编制于2010年。

桩基承台布置

后压浆灌注桩配筋详图

第 1 张图

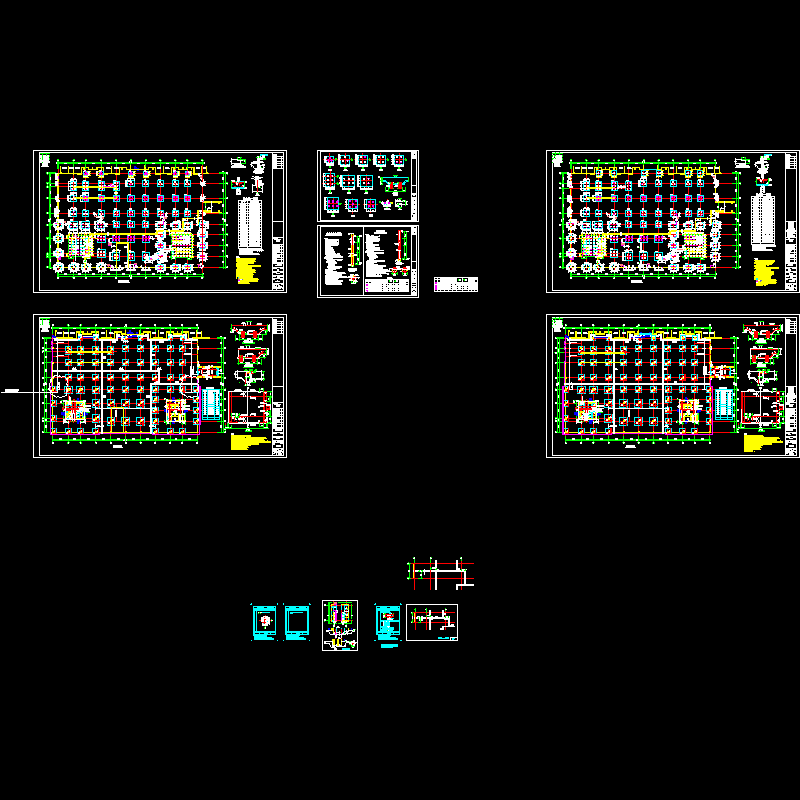

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
