[钻孔灌注桩]城市桥梁工程实施性施工组织设计

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 项目所在地：四川
• 桥梁用途：城市桥梁
• 桥梁材料类型：钢筋混凝土桥
• 长度类型：大桥
• 桥梁总长度：106m
• 水上、陆上桥梁：水上桥梁
• 桥梁基础：钻孔灌注桩
• 桥梁支座：板式橡胶支座
• 桥梁上部结构：箱梁桥
• 梁桥施工方法： 装配式 桥预制安装
• 计划工期：7月
• 质量目标：合格
• 附图及附表：组织机构图,工艺流程图,主要工程数量表,劳动力计划表,材料计划表,主要施工机具配置表
• 编制时间：近代

附件详情

第四章、主要工程项目 施工工艺 和方法
4.1、钻孔桩施工
钻孔灌注桩的施工顺序为：场地平整→测量放样→埋设钢护筒→安装钻机施钻→钻孔清碴→安放钢筋笼→灌桩身砼→桩身质量检测…………
4.1.2、埋设护筒
钻孔桩中心定位后，即可埋设护筒。护筒埋设方法采用挖埋式，钻孔桩灌注完毕用机械拔除周转利用。钻孔灌注桩桩基采用钢护筒，钢护筒用6mm的钢板焊制而成。护筒顶端留有高200mm宽、300mm的出浆口，并焊有吊装耳环。钢护筒埋2m，露出土面0.3m。护筒正位后，其周围土须夯紧密实…………
4.1.3、钻孔
4.1.3.1、冲击钻孔
为防止冲击振动使邻孔孔壁坍塌或影响邻孔刚灌注的砼的凝固，应待邻孔砼灌注完毕24h后方可开钻，开钻时先在孔内灌注泥浆，开孔及整个钻进过程中，应始终保持孔内水位高出地下水位1.5m～2.0m，并低于护筒顶面0.3m以防溢出…………
在钻进时应注意以下事项：
①如发现护筒内水位缓慢下降，应补水投粘土。如泥浆太稠，进尺缓慢时，应抽碴换浆，开孔时，为使钻碴泥浆尽量挤入孔壁，一般不抽碴。待冲砸至护筒下3～4m时（钻头顶在护筒下超过1m时），方可加高冲程正常冲进。4～5m后方可勤抽碴。钻进中应随时注意，保持孔位正确…………
②在不同的地层，采取不同的冲程，粘性土、风化岩、砂砾石及含砂量较多的卵石层，宜用中、低冲程。流砂和淤泥层，及时投入粘土和小片石，低冲程冲进，必要时反复冲砸。砂砾石层与岩层变化处，为防止偏孔，用低冲程…………
岩石面倾斜较大，或高低不平，最易偏孔，可回填坚硬片石，低锤快打，造成一个平台后，方可采用较高冲程…………
③钻孔时要察看钢丝绳回弹和回转情况。耳听冲击声音，借以判别孔底情况。要掌握少松绳的原则。注意均匀地松放钢丝绳的长度。一般在松软土层每次松绳5cm～8cm，在密实坚硬土层每次松绳3cm～5cm。应注意防止松绳过少，形成“打空锤”，使钻机、钻架及钢丝绳受到过大的意外荷载，遭受损坏。松绳过多，则会减少冲程，降低钻进速度，严重时使钢丝绳纠缠发生事故…………
④冲击过程中，要勤抽碴，勤检查钢丝绳和钻头磨损情况、及时检查转向装置是否灵活，预防发生安全质量事故…………
⑤钻头直径磨耗不应超过1.5cm。应经常检查，及时用耐磨焊条补焊。并常备两个钻头轮换使用、修补。为防止卡钻，一次补焊不宜过多，且补焊后在原孔使用时，宜先用低冲程冲击一段时间，方可用较高冲程钻进…………
⑥当孔内泥浆含碴量增大，钻进速度减慢，每小时进尺卵石层小于5～10cm，松软土层小于15～30cm时，应进行抽碴。一般每进尺0.5～1.0m，抽碴一次，每次抽4～5筒或抽至泥浆内钻碴明显减少，无粗颗粒，比重降至正常为止。抽碴时应注意：
及时向孔内补浆或补水。如系投粘土自行造浆，不宜一次倒进以防粘钻…………
抽碴筒放到孔底后，要在孔底上下提放几次，使多进些碴，然后提出…………
⑦为保证孔形正直，钻进中，应常用检孔器检孔，检孔器可用钢筋制成，其高度为钻孔直径4～6倍，直径与钻头直径相同。要换钻头前，必须经过检孔，将检孔器检到孔底才可放入新钻头。如检孔器不能沉到原来已钻到的深度，或钢丝绳（拉紧时）的位置偏移护筒中必时，则考虑可能发生了弯孔，斜孔或缩孔等情况，应及时采取补救措施…………
⑧为控制泥浆比重和抽碴次数，需及时用取样罐放到需测深度，取泥浆进行检查，及时向孔内灌注泥浆或投碎粘土。冲击钻进，孔底泥浆比重以1.25～1.3为宜。抽碴后，应测深一次，再分批投碎粘土，直到泥浆比重达到正常为止。冲孔时，每隔3～4h，将钻头或抽碴筒在孔内上下提放几次，把下面的泥浆拉上来，以护孔壁…………
4.1.3.2、旋挖钻孔
当钻机就位准确，泥浆制备合格后即开始钻进，钻进时每回次进尺控制在60cm左右，刚开始要放慢旋挖速度，并注意放斗要稳,提斗要慢，特别是在孔口5～8m段旋挖过程中要注意通过控制盘来监控垂直度,如有偏差及时进行纠正，而且必须保证每挖一斗的同时及时向孔内注浆，使孔内水头保持一定高度，以增加压力，保证护壁的质量。同时做好整个过程中的钻进记录，随时根据不同地质情况调整泥浆指标和旋挖速度。在钻孔过程中，根据不同的地质情况，主要有以下四种钻头：挖土钻头、挖砂钻头、筒钻、螺旋钻头。成孔性能如下…………
共53页

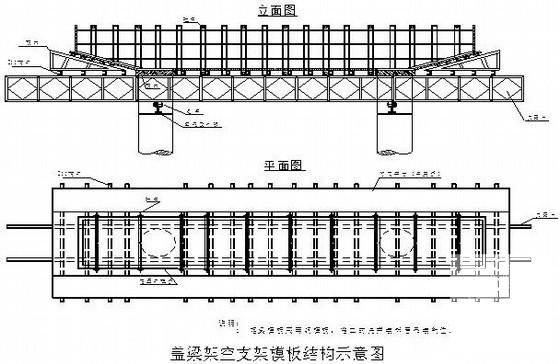

第 1 张图

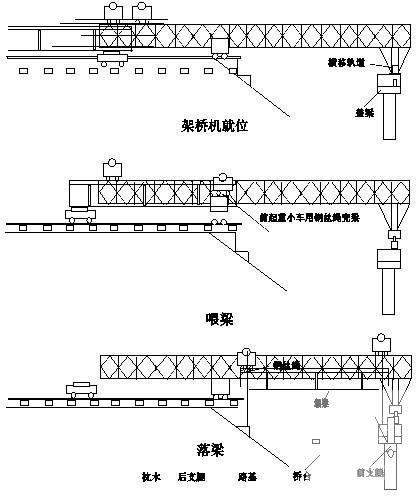

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
