工程基础及地下室施工组织设计（钻孔灌注桩高支模）_CAD

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

总用地面积为453900m2，建设用地面积为397000m2。建筑占地面积为45242m2。
该项目的施工范围为科学中心基础、地下室结构、软土地基处理、场内土方平衡和临建板房的施工。
序号 施工分部 项目名称
1 清淤 淤泥挖运
土方回填
2 砂垫层 中粗砂回填
3 软基处理 地基强夯
塑料排水板
4 桩基础 钻孔桩(φ80cm)
钻孔桩(φ100cm)
钢筋笼
5 地下室结构 结构混凝土
钢筋
防水施工
该项目软基处理是在已经完成吹填砂1.5m后的基础上进行，采用分区处理方案，主要包括超载堆土预压与动力排水固结两种软基处理技术。该项目采用超载堆土预压处理的面积约215829m2，采用200g/m2针刺无纺土工布，B型塑料排水板，填土堆载。
该项目桩基础采用钻（冲）孔灌注桩的形式，根据现有图纸所示，桩基础桩径分为分为φ800mm、φ1000mm两种，总计桩长38696m，其中φ800桩22515m，φ1000桩16181m，
地下室结构施工的施工难点主要在测量定位、高支撑体系及大体积混凝土施工两个方面。该项目地下室层高为5.8m。该项目模板采用18mm厚的新夹板，圆柱模采用定型钢模板；

该项目要求工期为196天。确保该项目达到广东省优良样板工程，争创鲁班奖。


编制于近代年。

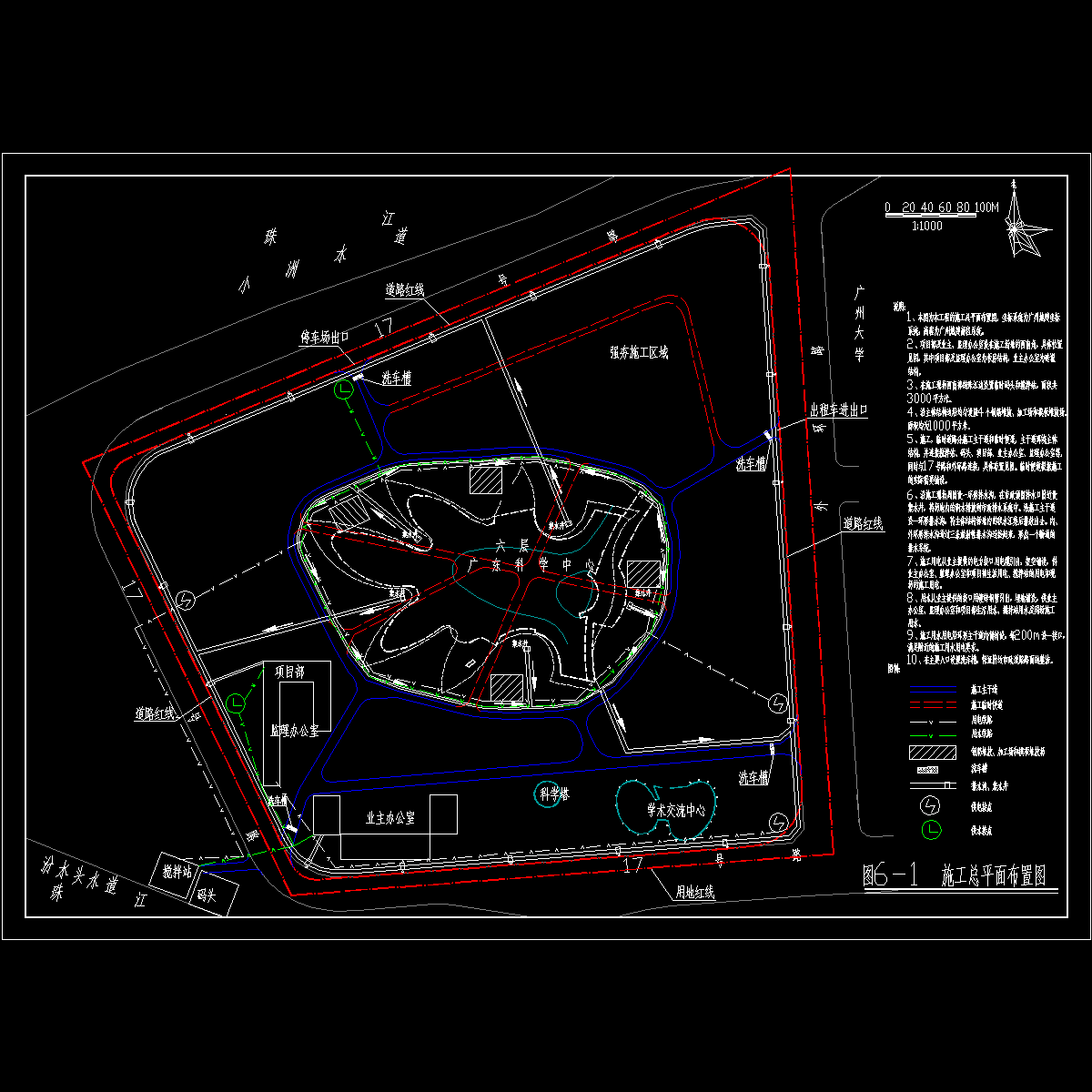

图6-1施工总平面布置图.dwg

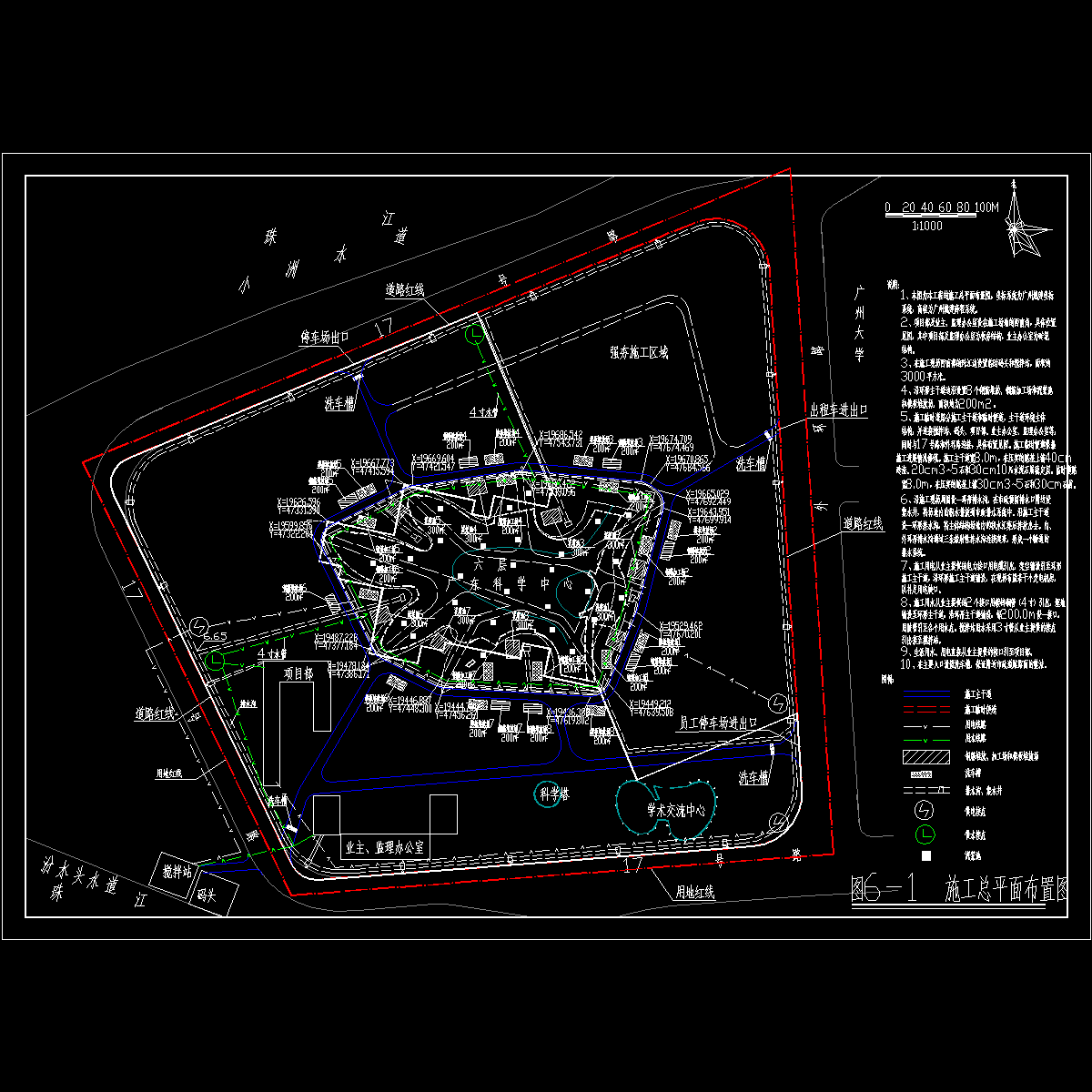

图6-1施工总平面布置图1.dwg

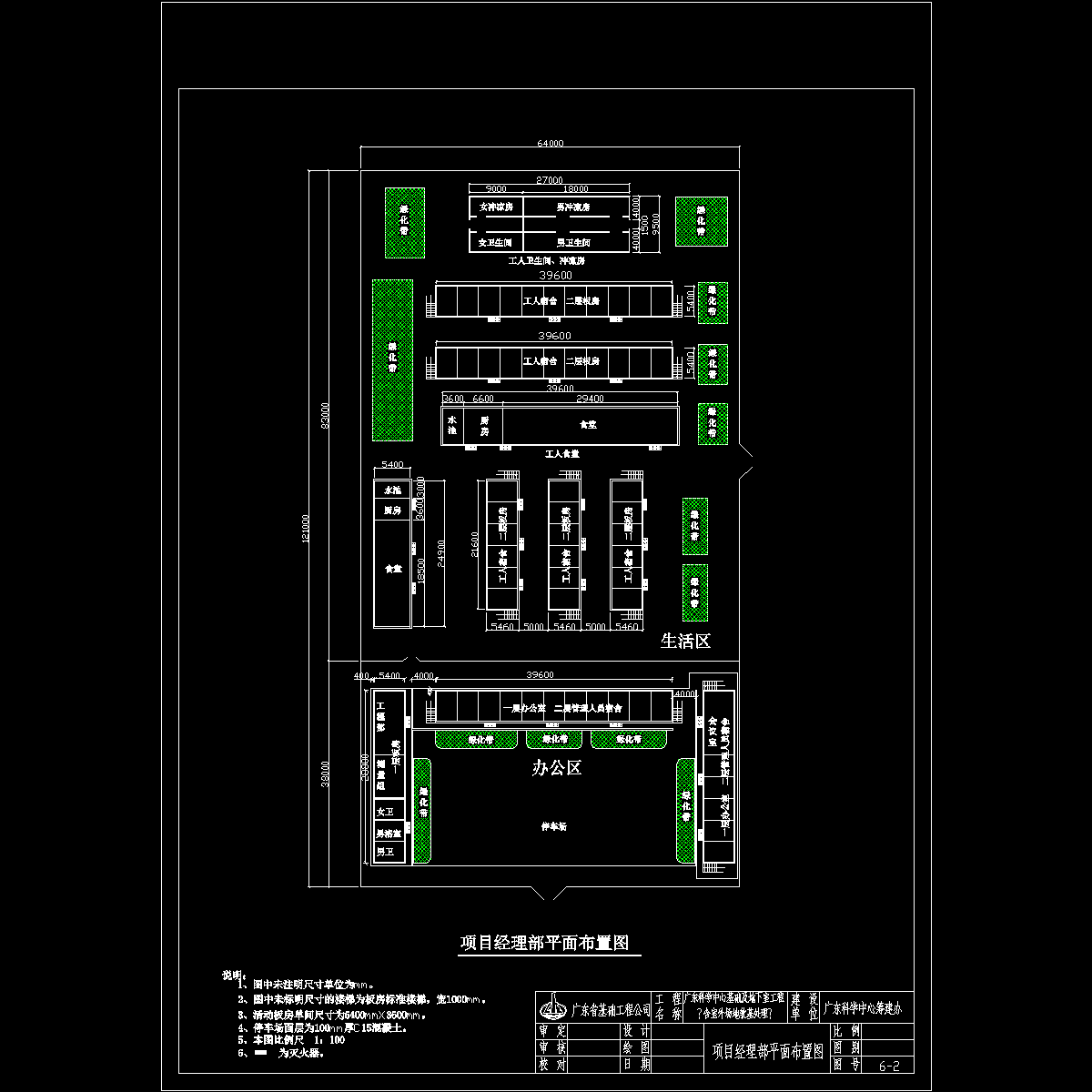

图6-2项目经理部平面布置图.dwg

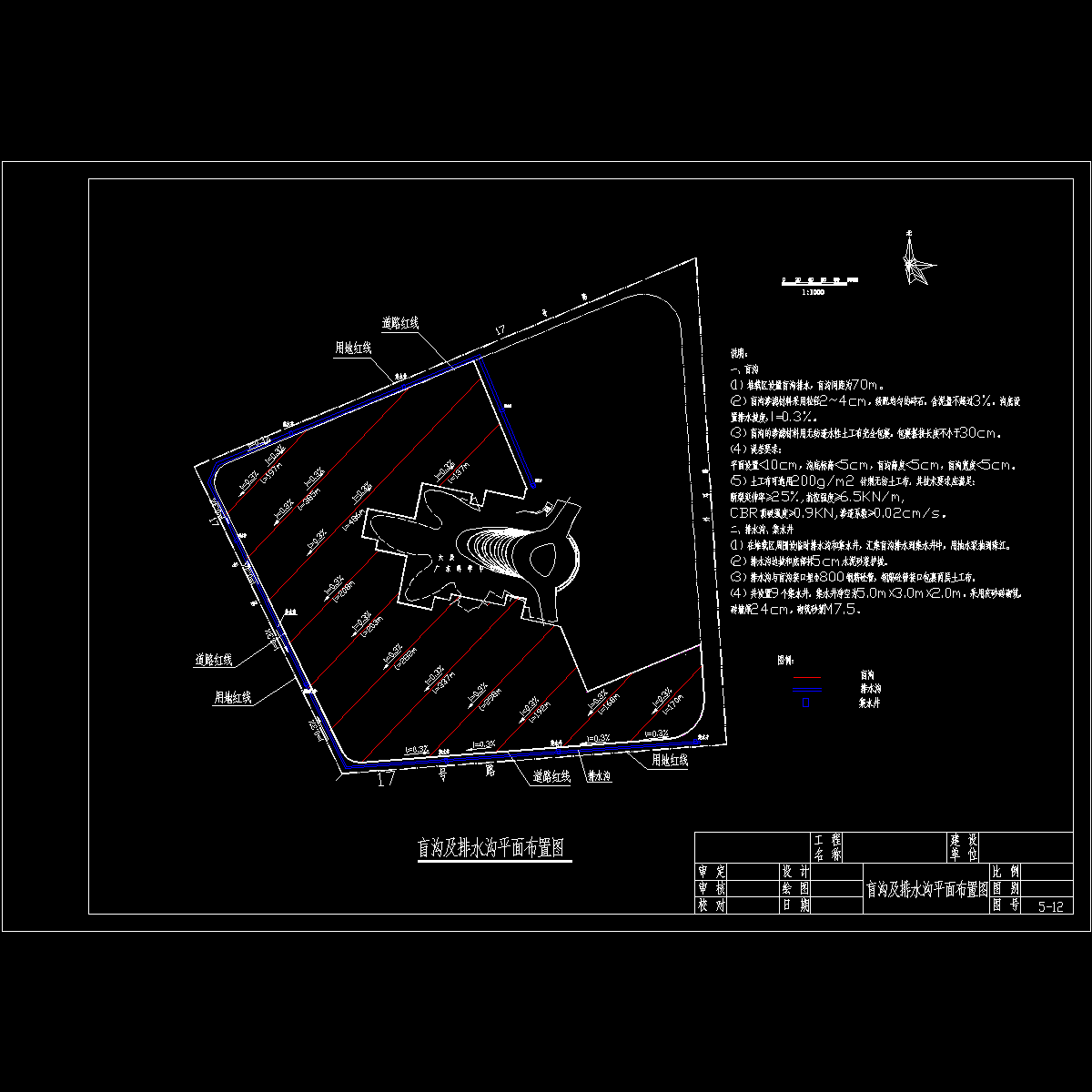

(5-12)盲沟、排水沟平面布置图.dwg

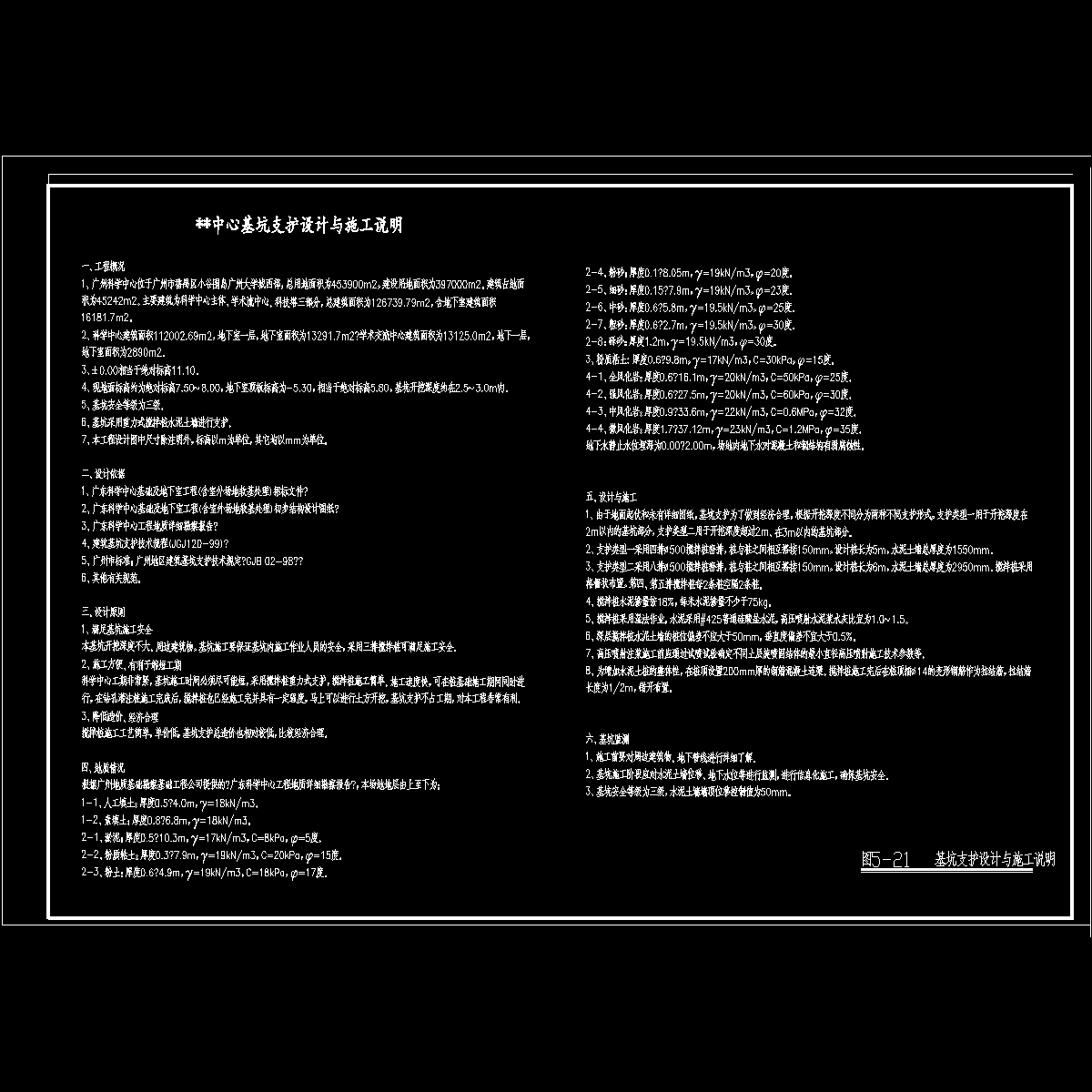

（5-21）基坑支护设计说明.dwg

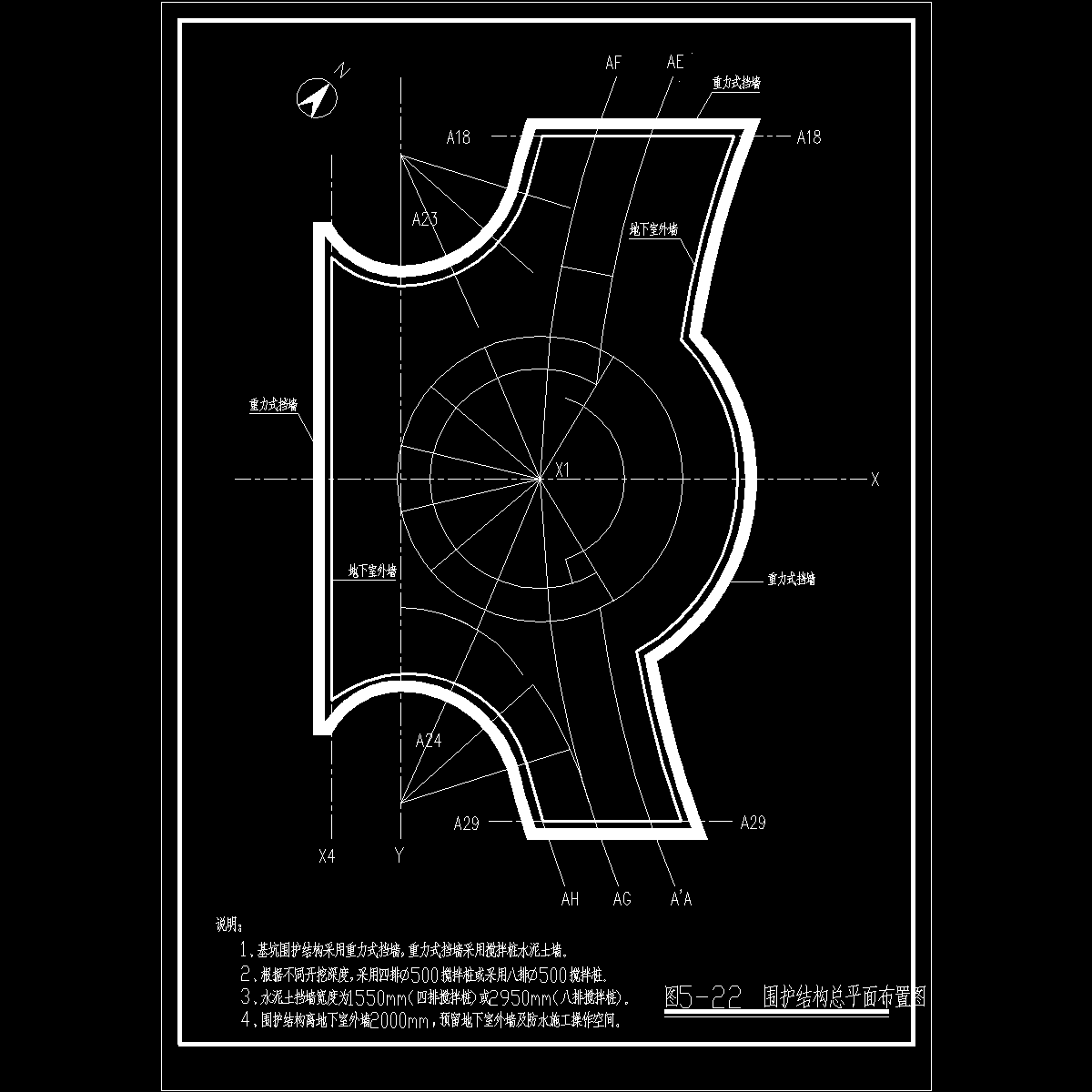

（5-22）基坑支护平面图.dwg

（5-23）基坑支护平面及剖面图.dwg

5-5强夯区域划分示意图.dwg

图5-19 泥浆池布置.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
