体育馆高支模施工方案及计算（胶合板满堂架计算书）

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 模板材料：竹胶合板模板
• 主要部位：柱,梁,底板,楼板,剪力墙,楼梯
• 特殊模板支撑：高支模
• 楼板支撑架：扣件式
• 模板计算书：梁模板,支撑架
• 编制时间：
• 施工主要设备：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线
• 施工重点难点：19.00m标高结构层A1-A12;R=33.70m, 为高支模区域，梁截面为:1400×1100mm；层高为5.85m；梁跨度为9.23m，板厚为：100mm。

附件详情

• 一、项目概要
• 二、编制依据
• 三、支撑体系的确定
• 1、施工程序
• 2、支撑体系确定
• 3、构造要求
• 四、搭设要求
• 1、材料要求
• 2、立杆搭设应符合下列规定
• 3、剪刀撑与横向斜撑的设置应符合下列规定
• 4、扣件安装应符合下列规定
• 五、 模板支架监测方案
• 六、安全文明施工
• 1、安全措施
• 2、文明施工措施
• 3、消防管理
• 4、成品保护措施
• 七、高支模应急救援预案
• 1、救援应急机构
• 2、演练
• 3、应急响应
• 4、模板及支架倒塌事故的应救援
• 5、物资准备
• 八、高支模支撑体系计算

附件详情

总建筑面积为1.535万平方米，建筑层数为地上一层（夹层共3层），该项目采用独立柱基基础,±0.000相当于黄海高程47.5M，总投资约1.5亿元，设座位为4500个（含1500活动座位），建筑物高度为28.81m，单跨的跨度为72米。 该项目9.8m标高结构层高度较高，考虑到高大支模整体支撑体系的稳定性，该项目竖向构件与梁板分开浇筑砼。因层高较高，梁截面较大，采用分层浇筑，从梁跨 中部向两侧不间歇的浇筑，每次浇筑高度不超过40cm，捣筑至板底位置时， 再与楼板一起浇筑。
根据以上主要施工部署及该项目特点，梁、板采用18mm厚胶合板，支撑体系小楞（第一层龙骨）采用50×100mm木枋，木枋间距@250mm,支撑小楞（第二层龙骨）采用Φ48×3.5mm焊接钢管，内部支架采用Φ48×3.5mm焊接钢管搭设满堂架，立柱顶端采用U型顶托进行高度调节。根据梁截面积数据及楼板厚度，确定如下支撑体系：
（1）梁截面为：1400×1100mm模板支撑体系，采用Φ48×3.5mm钢管，横向间距600mm，纵向间距600mm，支架立杆的步距h=1.50m,梁边至板支撑的距离0.40m.
(2)梁截面为：700×1500mm(含700×1000mm、350×2000mm)模板撑体系,采用Φ48×3.5mm钢管，横向间距600mm，纵向间距600mm，支架立杆的步距h=1.50m,梁边至板支撑的距离0.40m。
（3）梁截面为：400×1200mm（含500×900mm、350×1200mm）梁模板支撑体系，采用Φ48×3.5mm钢管，横向间距600mm，纵向间距600mm，支架立杆的步距h=1.50M,梁边至板支撑的距离0.4m。
（4）梁截面为：400×800mm(含350×900mm、350×800mm、400×700mm、200×800mm)梁模板支撑体系，采用Φ48×3.5mm钢管，横向间距900mm，纵向间距1200mm，支架立杆的步距h=1.50m,梁边至板支撑的距离0.40m.
（5）楼板模板支撑体系，采用Φ48×3.5mm钢管，横向间距1200mm，纵向间距1200mm，支架立杆的步距h=1.50m。

，共3.4万余字

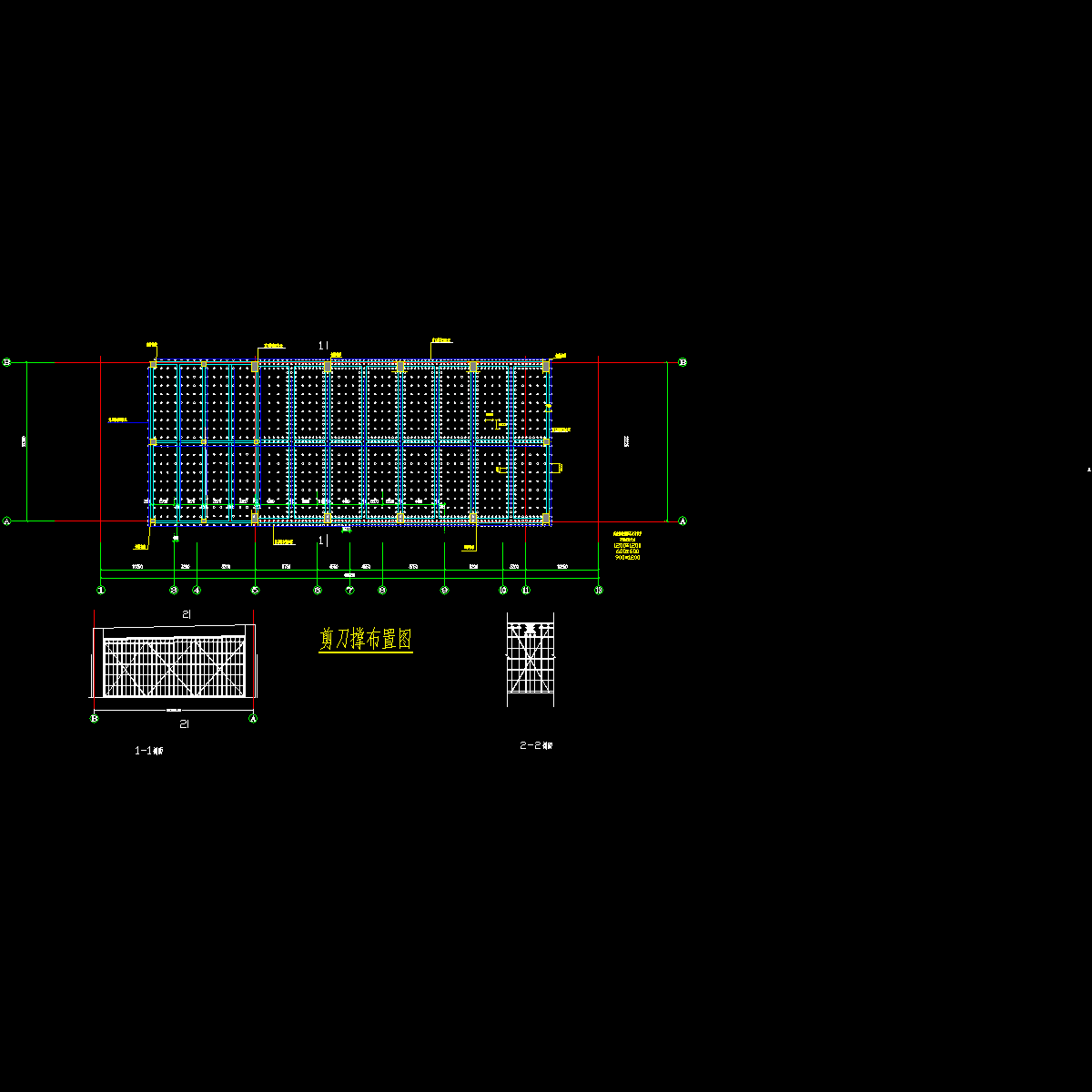

第 1 张图
