活动中心框架梁高支模施工方案cad

[复制链接]

0

主题

0

帖子

887

积分

超级版主

Rank: 8Rank: 8

积分
887
发表于 2021-11-9 22:04:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,剪力墙
  • 楼板支撑架:扣件式
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等

附件详情

  • 目 录
  • 第一节 编制依据…………………………………………………1
  • 第二节 项目概要…………………………………………………1
  • 第三节 模板方案选择……………………………………………7
  • 第四节 材料选择…………………………………………………8
  • 第五节 模板安装…………………………………………………9
  • 第六节 模板拆除………………………………………………12
  • 第七节 模板安装质量标准……………………………………13
  • 第八节 成品保护………………………………………………14
  • 第九节 质量通病 防治…………………………………………14
  • 第十节 安全注意事项…………………………………………15
  • 第十一节 顶层250×500 梁模板及支撑系统计算书………17
  • 第十二节 顶层350×700梁模板及支撑系统计算书………33
  • 第十三节 顶层500×2000梁模板及支撑系统计算书……50
  • 第十四节 底部基础钢梁计算书………………………………66
  • 第十五节 钢梁顶接焊缝计算书…………………………… 75
  • 附图(模板安装详图)……………………………80
  • 附图(埋件样式详图)……………………………92

附件详情

根据工程特点,顶层组合梁模板材料选择如下: 面板采用18mm木多层胶合板、50×80木方(内楞)现场拼制,φ48×3.5钢管(外楞)支撑,采用可回收M16对拉螺栓进行加固。梁底采用80×80木方及φ48×3.5钢管支撑。承重架采用扣件式钢管 脚手架 ,由扣件、立杆、横杆、支座组成,采用φ48×3.5钢管 二、模板安装操作工艺 (一)、梁 1、工艺流程:
抄出梁底的轴线、水平线→安装梁柱节点模板→架设支撑体系→铺设梁底主次龙骨→铺设梁底模板→梁底起拱→绑扎梁钢筋→梁侧模→安装上下锁品楞、腰楞、竖楞、斜撑楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固。
2、安装工艺:
a、在柱子砼上弹出梁底的轴线、水平线,并复核。安装梁柱节点模板,利用80×80mm木方和对拉螺栓及钢管把模板与柱砼加固牢固。
……
第十节 安全注意事项
1、进入施工现场人员必须戴好安全帽,高空作业人员必须佩带安全带,并应系牢。
2、经医生检查认为不适宜高空作业的人员,不得进行高空作业。
3、工作前应先检查使用的工具是否牢固,锤子、扳手等工具必须用绳链系挂在身上,钉子必须放在工具袋内,以免掉落伤人。工作时要思想集中,防止高空坠落。
……
一、参数信息
1.模板支撑及构造参数
梁截面宽度 B(m):0.25;梁截面高度 D(m):0.5;
立杆纵距(沿梁跨度方向间距)La(m):1.34(梁底部位增设支撑,间距为0.67);脚手架步距(m):1.50;
梁两侧立柱间距(m):0.70;
立杆横向间距或排距Lb(m):0.35;采用的钢管类型为φ48×3.50;
……
字数约3.3万字

活动中心框架梁高支模施工方案cad

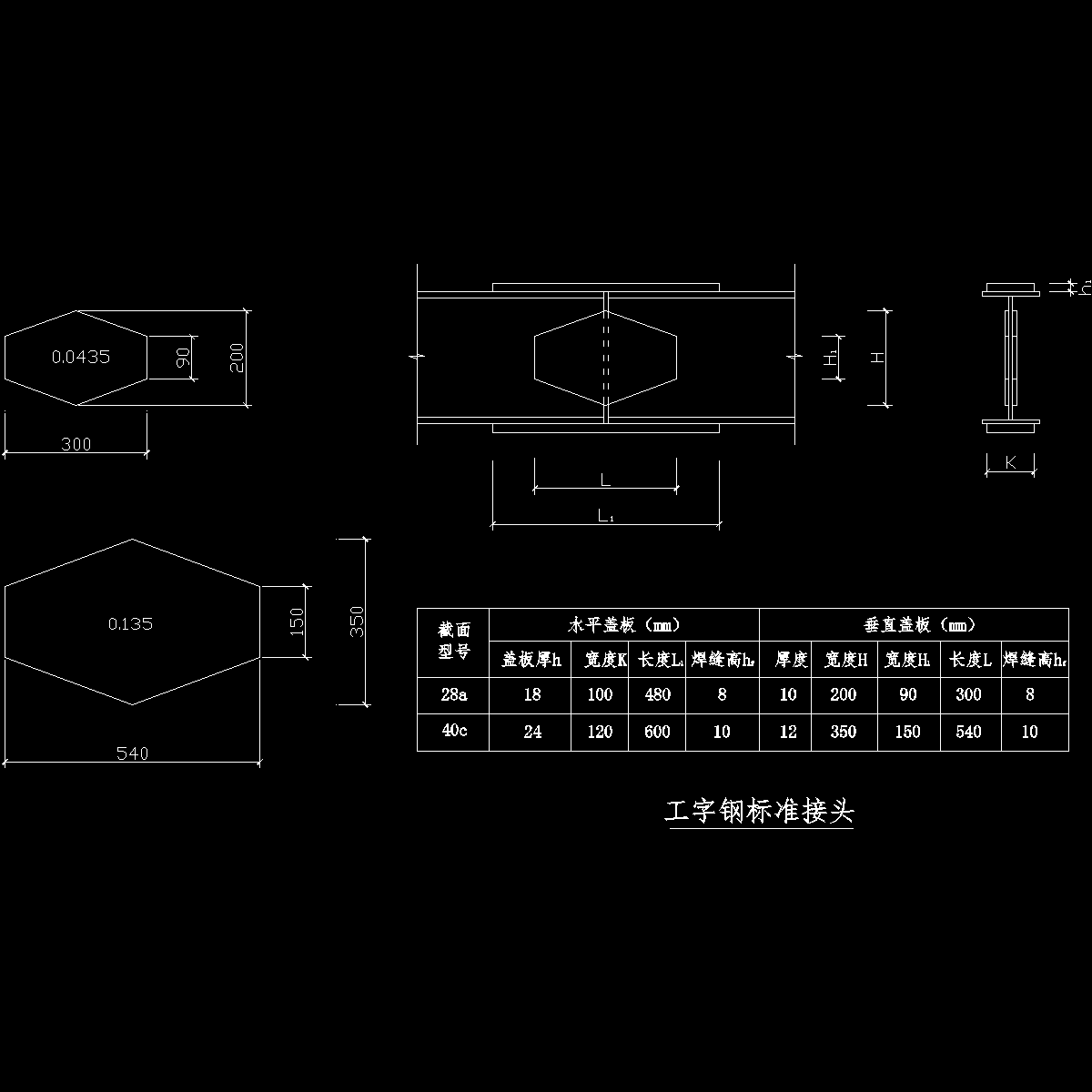

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11c00020wfesec2fws.rar

1021.81 KB
