铁站围护结构图纸(钻孔灌注桩施工)(桩基础).

mmnnkkhg · 发表于 2020-12-30 22:22:54

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：交通建筑
图纸设计深度：施工图
民用建筑设计使用年限：100年
建筑结构形式：钢筋混凝土结构,钢结构
钢筋混凝土结构：框架
钢结构：轻钢结构
特种结构：其他结构
基础形式：桩基础
抗震设防烈度：7度抗震
参考图纸：25张
设计年代：近代

附件详情

南京某地铁站围护结构图纸
车站总长161.6m，标准段宽21 m，车站底板埋深约22m。车站共设5个出入口、2个风道和2组地面风亭。车站有效站台中心里程K15 773，设计分界里程为K15 692.6,终点里程K15 852.6。本基坑原先的围护结构方案是直径1000mm间距1100mm钻孔灌注桩加搅拌桩止水，因为插入深度过深，采用钻孔灌注桩施工有困难，围护结构方案变为地下连续墙。

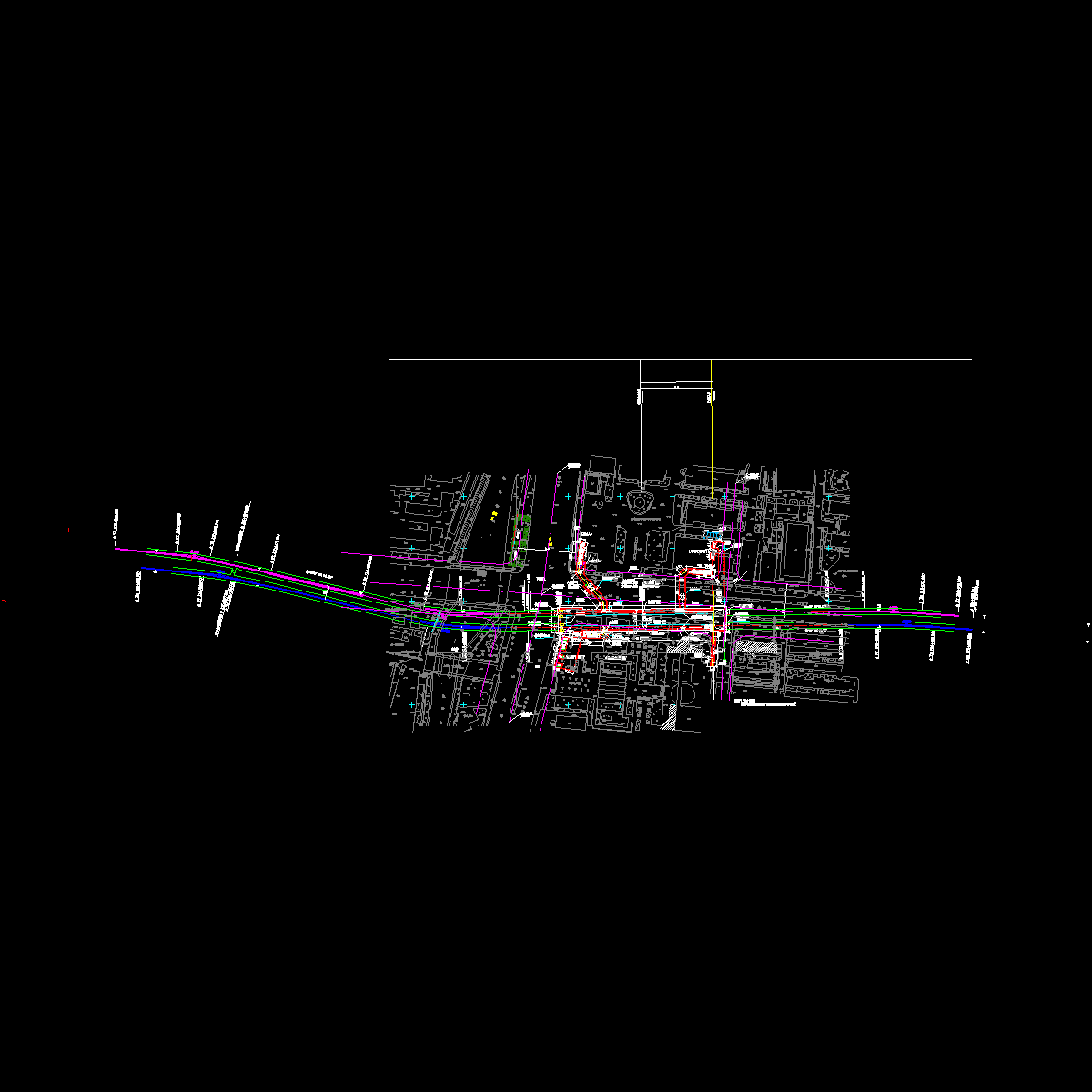

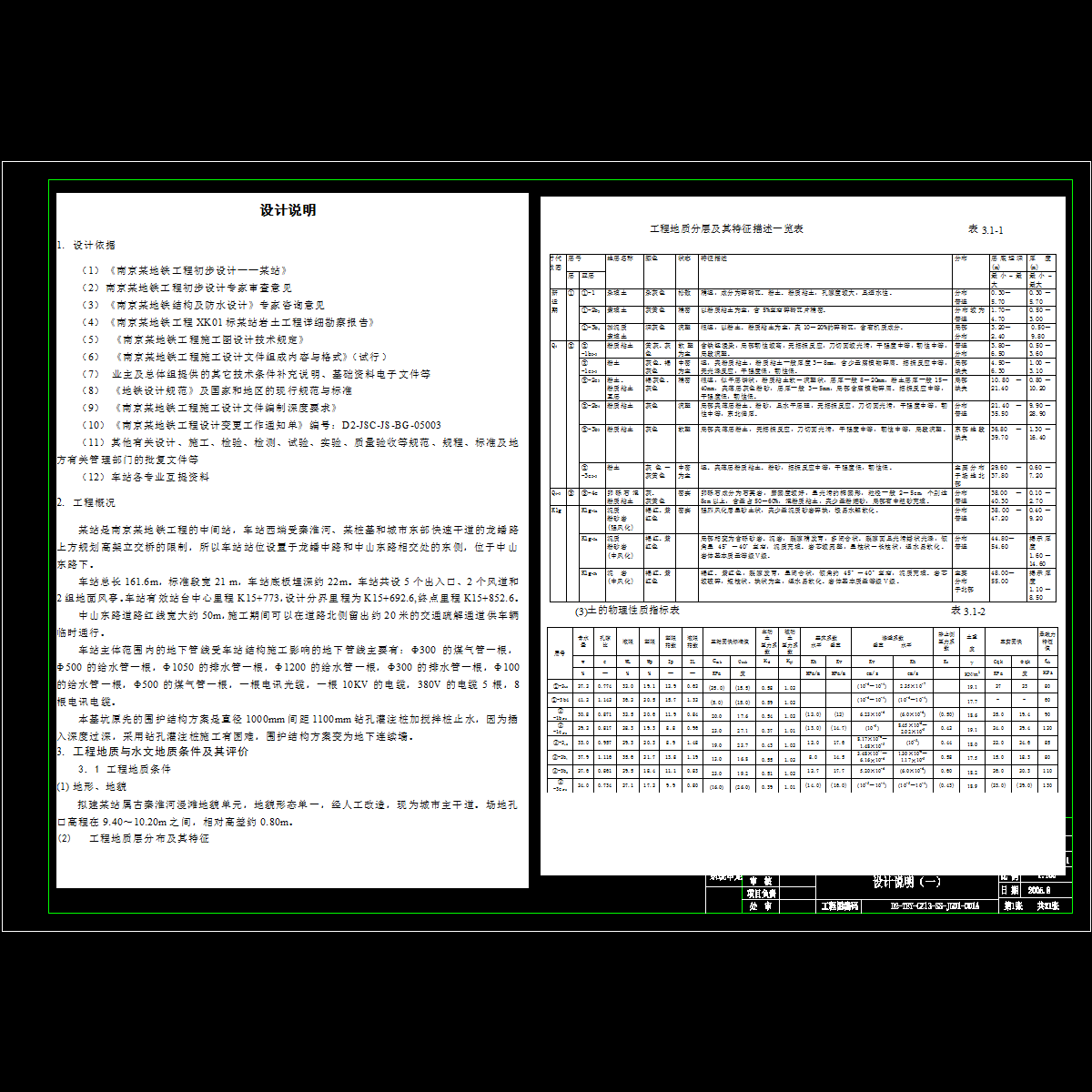

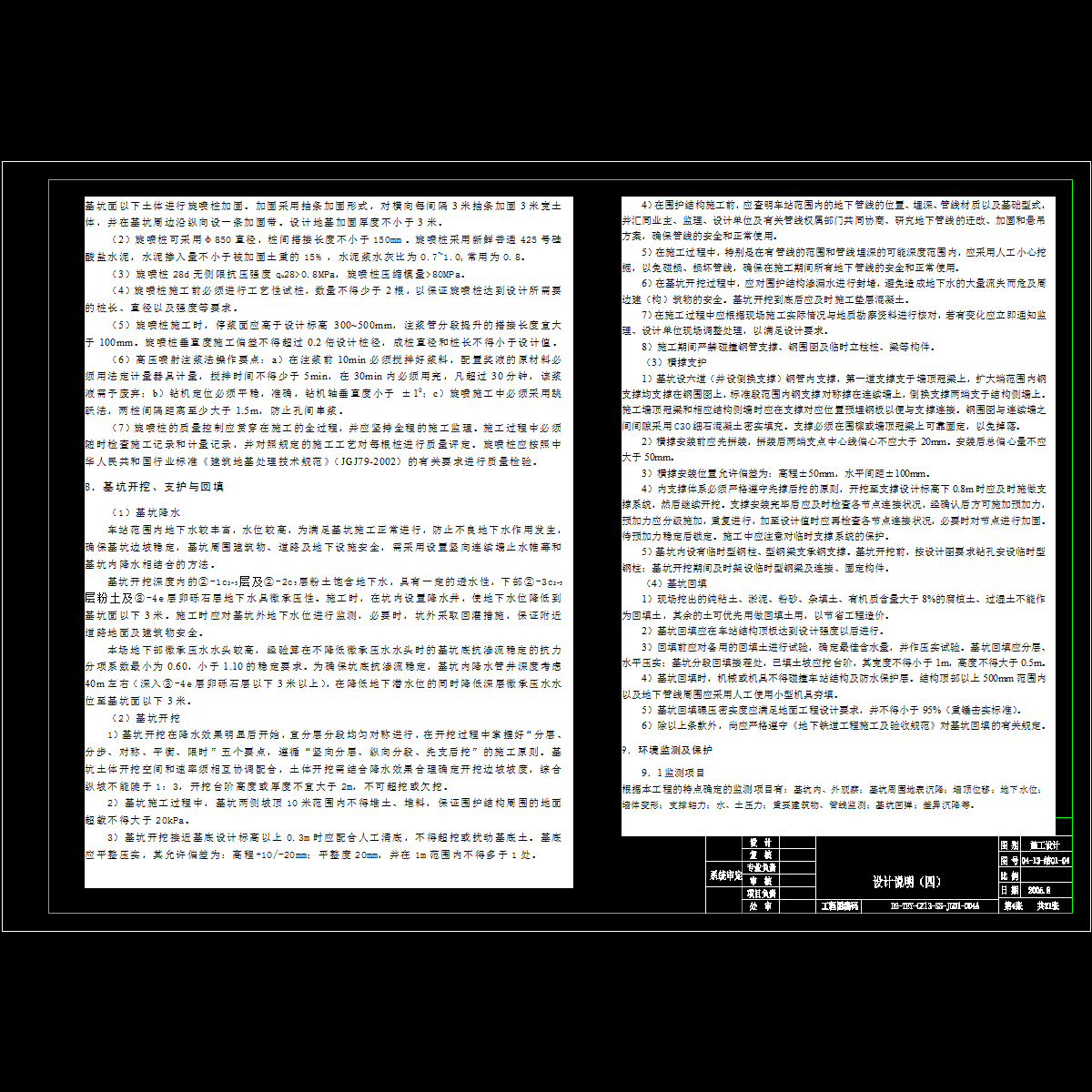

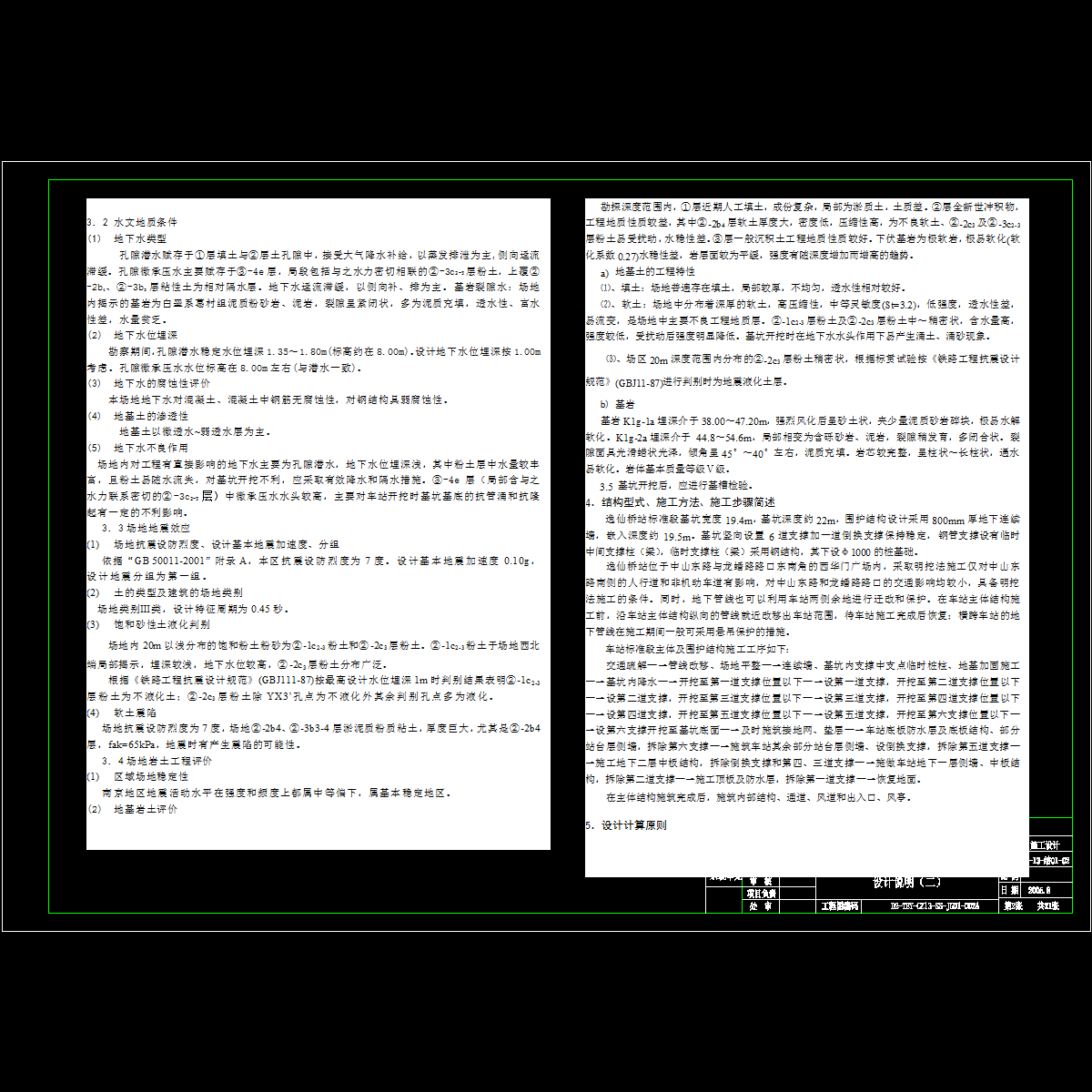

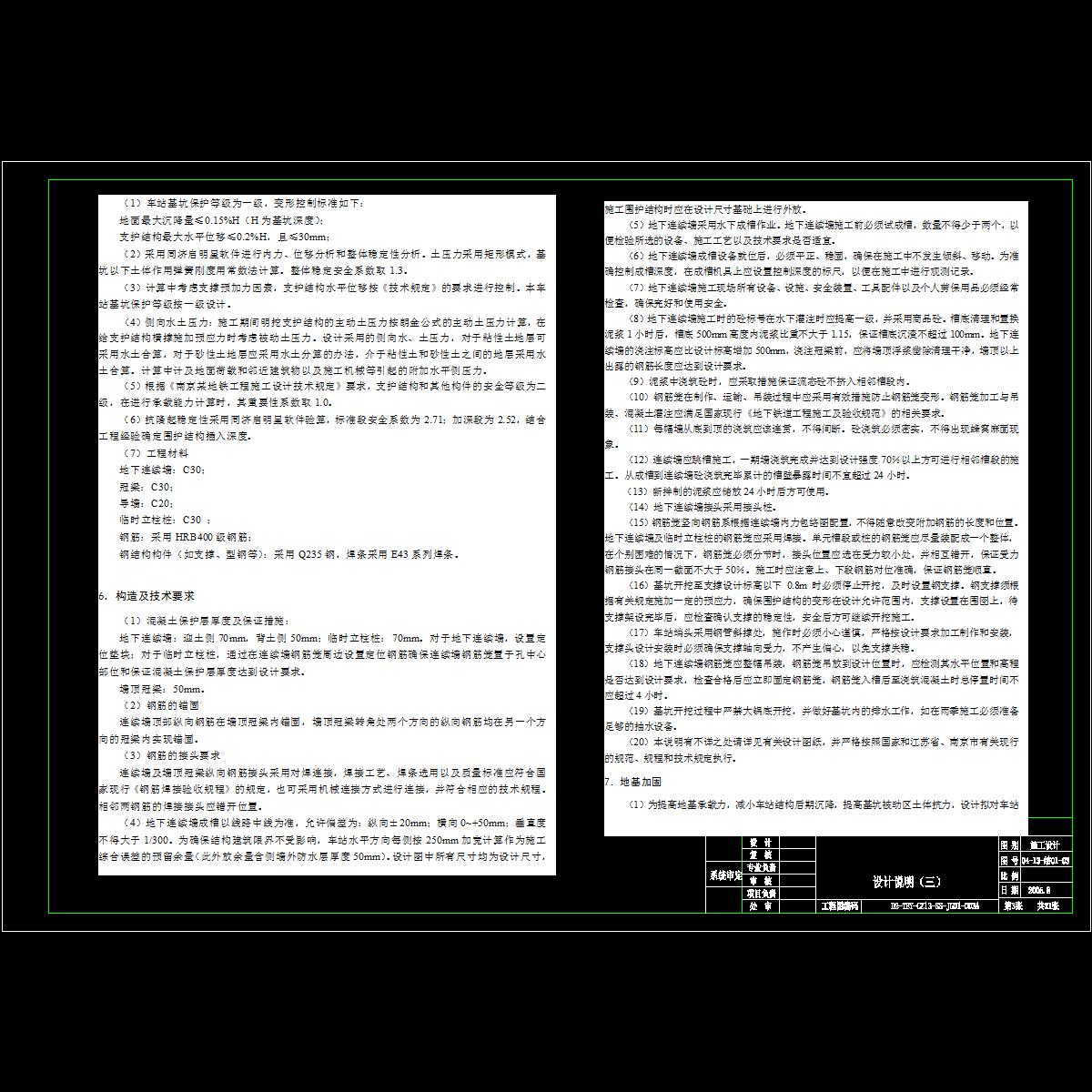

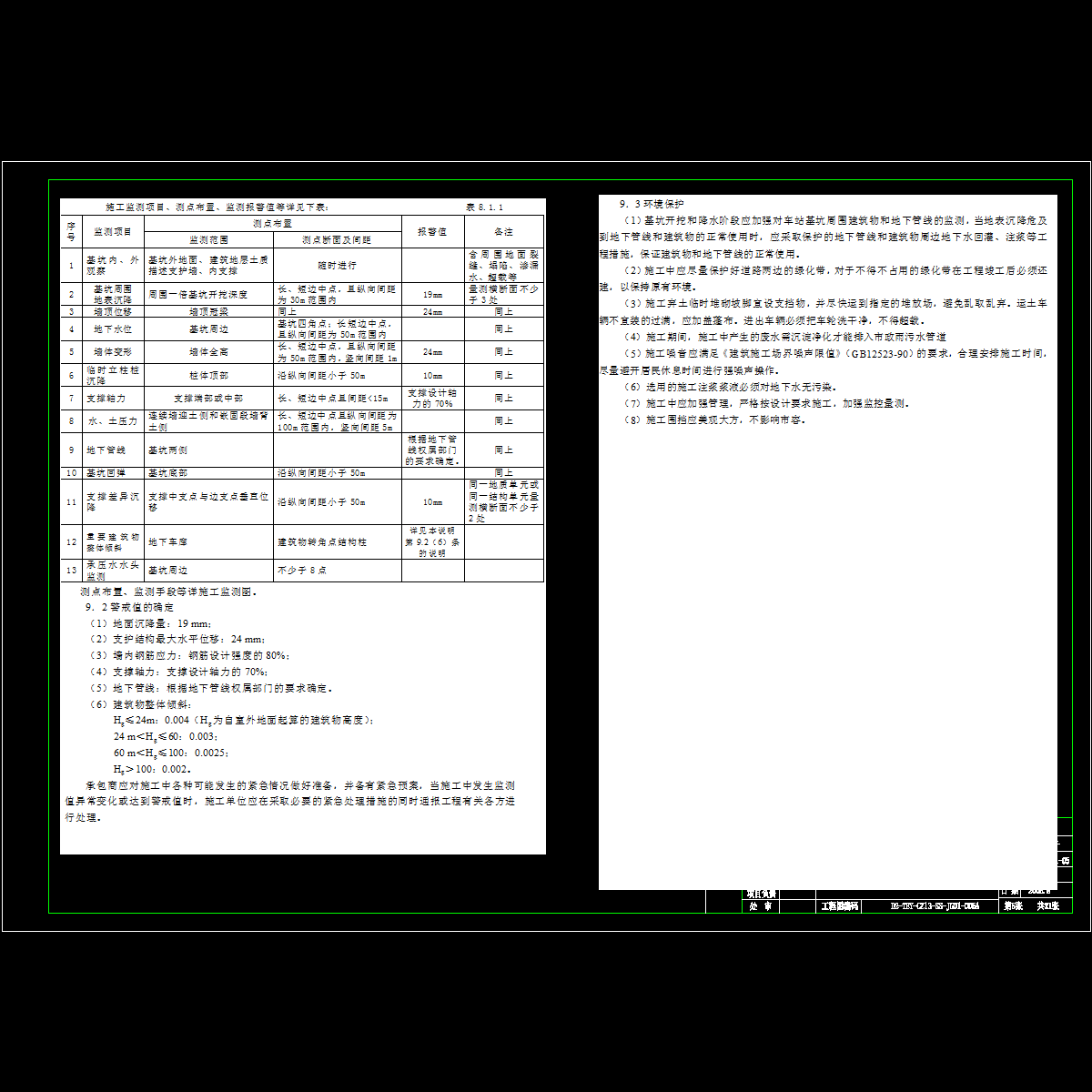

该资料包含：设计说明、车站总平面图、围护结构平面布置图、支撑平面布置图、车站地质纵剖面图、车站围护结构纵剖面图、围护结构横剖面图、车站东、西端头围护结构立面图、地下连续墙配筋图、地基加固平面图、地基加固横剖面图、临时立柱桩结构详图、钢围檩结构详图、接头桩图共25张图纸。
